На мгновение отвлекитесь от смартфонов и автомобилей. Можете ли вы представить общество без них? Нет, верно? Тогда что лежит в основе этих устройств? Это крошечные печатные платы (PCB), которые выполняют всю работу! Среди всех типов печатных плат жесткие платы (Rigid PCB), как следует из названия, являются наиболее эффективными благодаря своей долговечности, стабильности и способности поддерживать сложные схемы.



Жесткая печатная плата — это твердая PCB, которая не сгибается и обычно изготавливается из стеклотекстолита (FR4) или других материалов, сохраняющих форму при механических нагрузках и воздействии температуры. Такие платы широко применяются — от потребительской электроники до промышленного оборудования.



Теперь давайте рассмотрим конструкцию и процесс производства жестких печатных плат, их преимущества и области применения, чтобы понять, что лежит в основе их широкой популярности в электронной сборке.

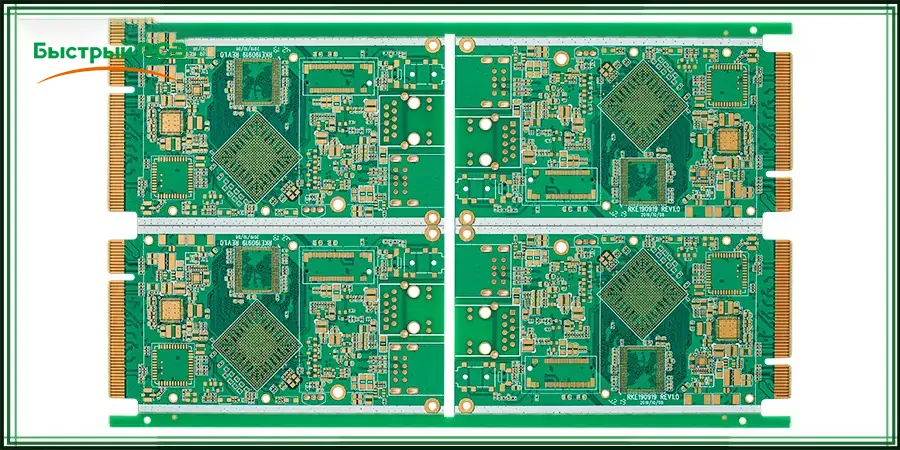

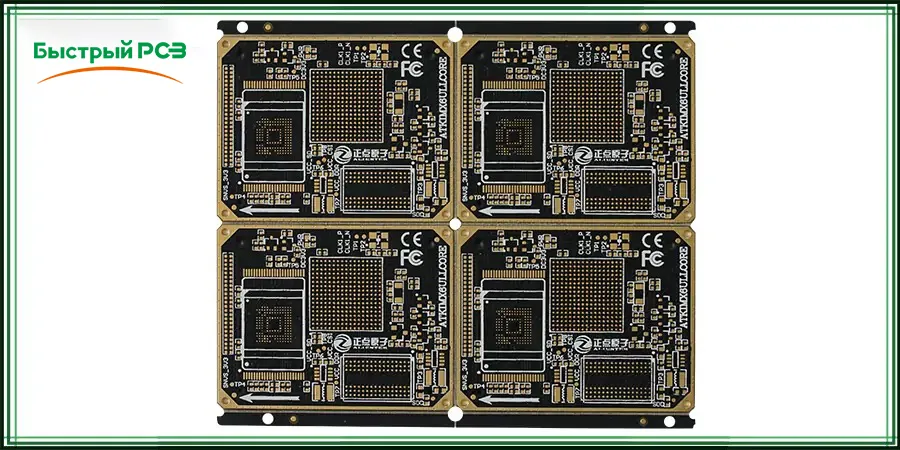

Что такое жесткая печатная плата (Rigid PCB)?



Жесткая печатная плата, или rigid PCB, изготавливается на основе твердого основания, которое не допускает изгиба. Она предназначена для постоянного сохранения своей формы, обеспечивая стабильную основу для сборки устройств, электромеханического взаимодействия и механического крепления. В отличие от гибких плат (flex PCB), которые можно сгибать и складывать, жесткие платы отличаются высокой механической прочностью и структурной стабильностью на протяжении длительного времени. Поэтому они лучше всего подходят для устройств, которым необходима надежная и прочная основа.



Большинство жестких печатных плат изготавливается из стеклотекстолита (FR4) или других жестких ламинированных материалов, усиленных эпоксидной смолой. Благодаря химической и термической обработке эти материалы обладают высокой устойчивостью к температуре, химическим воздействиям и механическим нагрузкам. Стекловолокно служит основой большинства жестких PCB. Кроме того, на плату устанавливаются электронные компоненты, такие как резисторы, конденсаторы и микросхемы, чтобы обеспечить необходимое прохождение электрических сигналов между элементами.

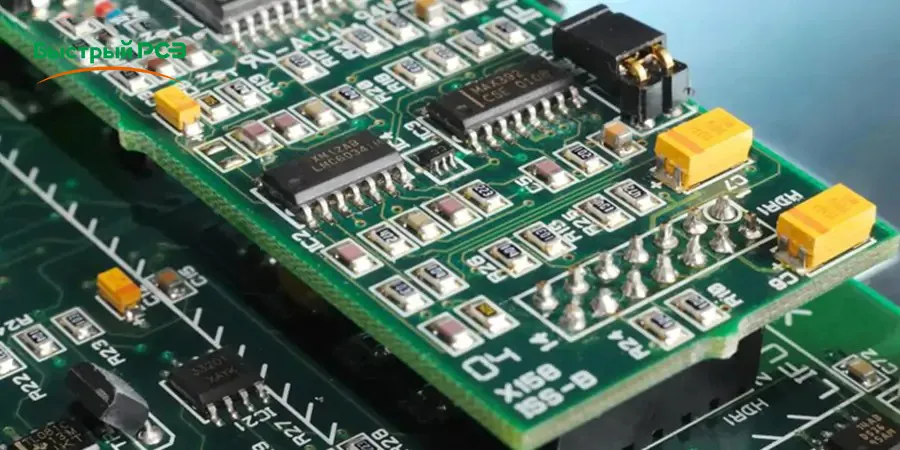

Структура жесткой печатной платы (Rigid PCB)



Надежность жесткой платы зависит от конструкции сборки и взаимодействия между ее слоями. Рассмотрим эти слои подробнее.



1. Основание (Substrate Layer)



Структура жесткой PCB начинается с подложки. Она обеспечивает прочность и жесткость всей платы. Обычно подложка изготавливается из стеклотекстолита FR4 (армированного эпоксидной смолой). Именно этот слой служит «скелетом» и основной опорой жесткой печатной платы.



2. Медный слой (Copper Layer)



Следующий слой — медный. Именно здесь формируются электрические соединения, обеспечивающие передачу сигналов и питания между различными компонентами платы. После подготовки подложки на нее ламинируется тонкая медная фольга, образующая проводящие дорожки.



3. Паяльная маска (Solder Mask Layer)



Третий слой — паяльная маска, обычно зеленого цвета и расположенная сверху. Она не только придает плате аккуратный внешний вид, но и выполняет защитную функцию, предотвращая короткие замыкания между медными дорожками в процессе пайки.



4. Шелкография (Silkscreen Layer)



Последний слой — шелкография. Он наносит маркировку и обозначения на плату, включая расположение компонентов, надписи и логотипы. Это облегчает идентификацию элементов и упрощает сборку, обслуживание и диагностику.

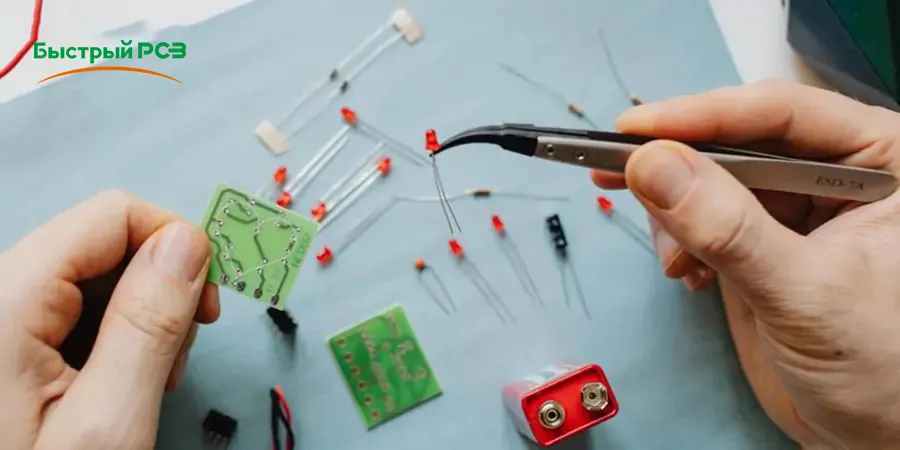

Типы жестких печатных плат (Rigid PCBs)



Не все жесткие печатные платы одинаковы — они бывают разных форм и типов, что делает их подходящими для различных областей применения. Давайте рассмотрим их подробнее.



1. Односторонние жесткие PCB (Single-Sided Rigid PCBs)



Односторонние платы — это самый простой тип жестких PCB. Они имеют только один слой меди на подложке. Такие платы недорогие и простые в производстве, поэтому подходят для устройств с низкой плотностью компонентов, таких как базовая электроника, калькуляторы и светодиодные (LED) устройства.

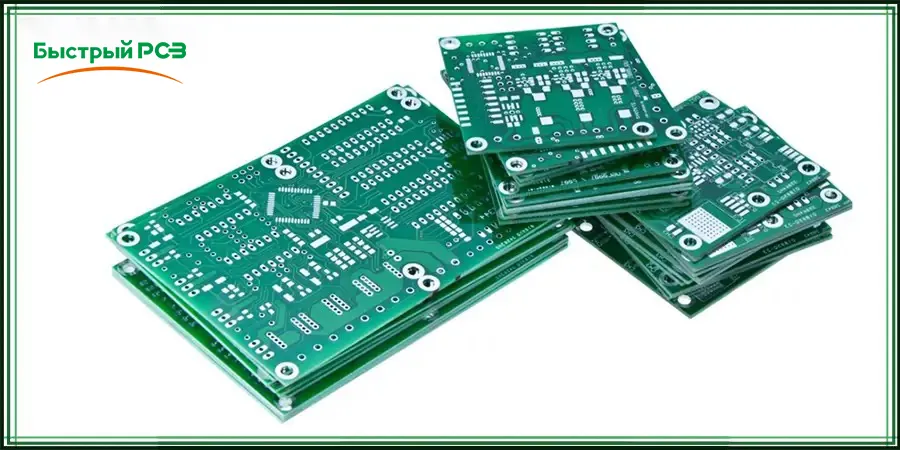

2. Двусторонние жесткие PCB (Double-Sided Rigid PCBs)



Двусторонние платы имеют медные слои с обеих сторон подложки, что позволяет создавать более сложные схемы. Компоненты и соединения могут размещаться с двух сторон, обеспечивая более сложные и компактные конструкции. Они широко используются в системах управления, усилителях и промышленном оборудовании.





3. Многослойные жесткие PCB (Multilayer Rigid PCBs)



Многослойные платы применяются в передовых технологических устройствах, таких как медицинская электроника и смартфоны. Они состоят из трех и более слоев меди, разделенных изоляционными материалами.



4. Жесткие PCB с утолщенной медью (Heavy Copper Rigid PCBs)



Такие платы имеют более широкий спектр применения по сравнению со стандартными PCB. Обычные платы часто плохо справляются с высокими токами, механическими нагрузками и тепловым воздействием. В то время как платы с утолщенной медью значительно лучше выдерживают такие условия.

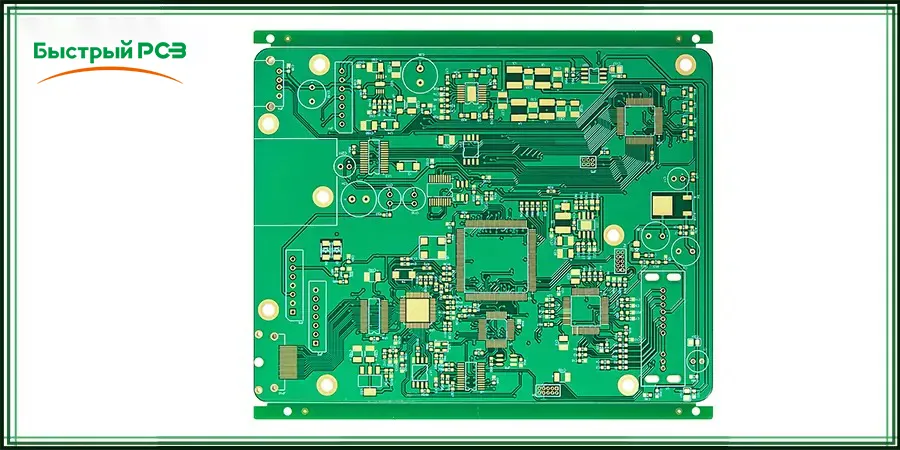

5. Жесткие PCB с высоким Tg (High-Tg Rigid PCBs)



Название High-Tg связано с температурой стеклования (Tg). Такие платы способны работать при высоких температурах — обычно свыше 170 °C. Они широко используются в автомобильной и аэрокосмической электронике, где требуется устойчивость к экстремальному нагреву.





6. Высокочастотные жесткие PCB (High-Frequency Rigid PCBs)



Для устройств, работающих на высоких частотах сигналов, применяются высокочастотные PCB. Они изготавливаются из материалов с низкими потерями, например PTFE (тефлон), что обеспечивает минимальные потери сигнала и стабильную работу.



7. Жесткие PCB с металлическим основанием (Metal Core Rigid PCBs, MCPCB)



Вместо стеклотекстолита такие платы используют металлическую основу, обычно алюминий или медь, что значительно улучшает теплоотвод. Они идеально подходят для светодиодных систем освещения, источников питания и мощной автомобильной электроники.



О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

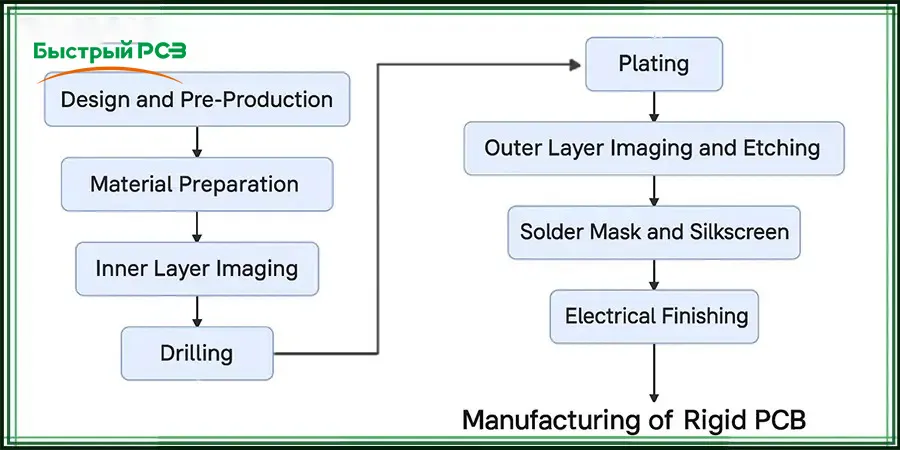

Процесс производства жестких печатных плат (Rigid PCB)



Давайте рассмотрим этапы производства жестких PCB в компании PCBfast.





1. На первом этапе наша команда выполняет разработку топологии платы (PCB layout) и проводит анализ технологичности (DFM), чтобы выявить возможные ошибки на ранней стадии и предотвратить их в дальнейшем.



2. Далее осуществляется резка и очистка листов FR4 или других аналогичных подложек.



3. Медная фольга покрывается фоторезистом и подвергается воздействию ультрафиолетового света для формирования рисунка схемы.



4. Затем медная фольга вместе с изоляционными материалами подвергается нагреву и прессованию для формирования жесткой платы.



5. После этого с помощью высокоточных сверлильных станков или лазеров создаются отверстия для переходных отверстий (via) и выводов компонентов.



6. Далее обе стороны платы травятся для удаления избыточной меди.



7. Наносится защитное покрытие (паяльная маска), которое защищает дорожки и предотвращает короткие замыкания.



8. На завершающем этапе выполняется шелкографическая печать, позволяющая нанести маркировку, логотипы и обозначения на поверхность платы для удобства идентификации.

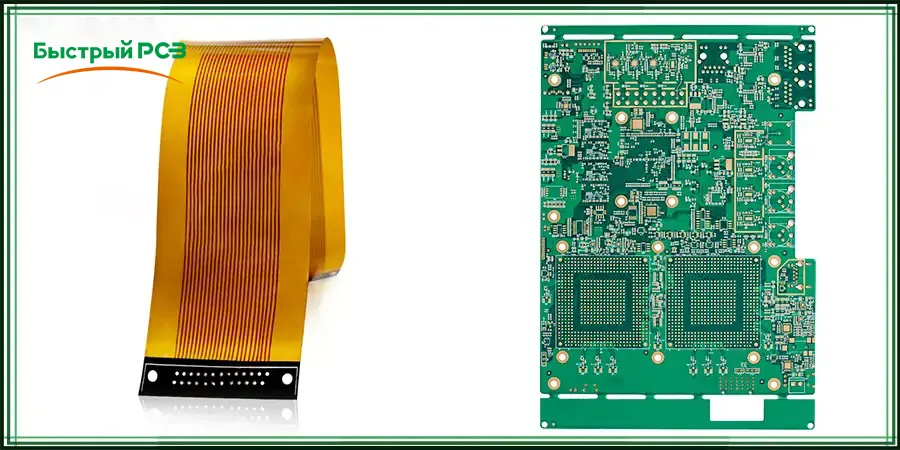

Жесткая PCB vs. Гибкая PCB (Rigid PCB vs. Flex PCB)



Долгое время ведутся споры о том, что лучше — жесткие или гибкие печатные платы. Давайте разберемся.



Жесткие PCB изготавливаются на твердых подложках, таких как FR4, что обеспечивает высокую механическую прочность, стабильность размеров и возможность создания многослойных и высокоплотных конструкций. Они широко используются в компьютерах, автомобильной электронике и промышленном оборудовании.



В свою очередь, гибкие PCB (flex PCB) изготавливаются на основе полиимида, который обладает высокой гибкостью. Это позволяет сгибать и складывать платы без повреждения. Они незаменимы в компактных и легких устройствах, где важны ограниченное пространство и подвижность, например, в медицинской технике, аэрокосмической отрасли и интегрированной электронике.



Выбор между жесткими и гибкими PCB в основном зависит от механических требований и условий эксплуатации, а также ограничений по пространству.



Особенности и преимущества жестких печатных плат (Rigid PCB)



Жесткие PCB широко используются благодаря своей механической прочности, стабильным электрическим характеристикам и высокой долговечности. Эти свойства делают их оптимальным выбором для множества электронных устройств и приложений.



Ниже приведены основные характеристики жестких печатных плат:



1. Жесткая структура



Жесткие PCB изготавливаются из прочных материалов, таких как стеклотекстолит (FR4), что позволяет им сохранять форму на протяжении всего срока службы. Они не сгибаются и не деформируются, обеспечивая стабильную платформу для чувствительных электронных компонентов.



2. Высокая плотность монтажа



Жесткие платы могут иметь многослойную структуру, что позволяет реализовывать сложную разводку и размещать большое количество компонентов без ухудшения качества сигнала.



3. Точные размеры



Такие устройства, как медицинское оборудование, смартфоны и планшеты, требуют высокой точности. Жесткие PCB обеспечивают строгие допуски при производстве, что гарантирует точную установку и совместимость компонентов.





Преимущества жестких PCB



Рассмотрим основные преимущества:



1. Долговечность и надежность



Жесткие платы способны работать в течение многих лет даже в сложных условиях эксплуатации благодаря прочным материалам. Это повышает надежность конечного продукта и снижает затраты на обслуживание и замену.



2. Экономичность производства



Жесткие PCB относительно недороги в производстве, особенно при массовом выпуске. Упрощенные технологические процессы позволяют сократить время изготовления и снизить себестоимость.



3. Простота интеграции



Жесткие платы хорошо совместимы с автоматизированными процессами пайки и сборки, что упрощает производство, повышает стабильность качества и ускоряет сборку изделий.





Области применения жестких PCB



Как уже упоминалось, жесткие печатные платы применяются в самых разных отраслях. Ниже приведены основные из них:

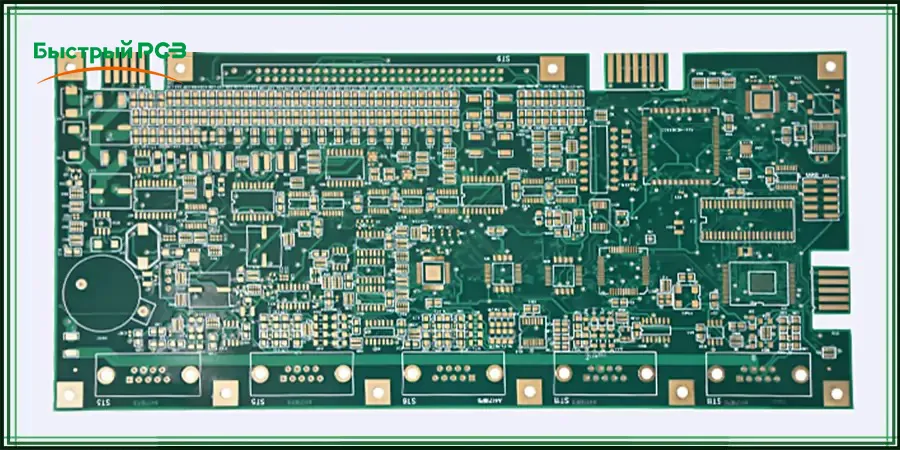

1. Материнские платы компьютеров



Жесткие PCB являются основой материнских плат, обеспечивая прочную и надежную платформу для размещения ключевых компонентов, таких как процессор (CPU), оперативная память (RAM), графический процессор (GPU) и разъемы хранения данных. Многослойная структура позволяет эффективно разводить сложные схемы при сохранении целостности сигналов.



2. Потребительская электроника



Они широко используются в бытовых устройствах, включая смартфоны, телевизоры и кухонную технику. Жесткие платы обеспечивают надежную фиксацию компонентов и стабильную работу устройств даже при длительной эксплуатации.



3. Автомобильная электроника



С развитием современных автомобилей печатные платы стали незаменимыми. Жесткие PCB применяются в системах электромобилей (EV) и системах помощи водителю (ADAS), обеспечивая стабильную передачу сигналов и управление сложными электронными системами.



4. Оборудование связи



Жесткие PCB играют ключевую роль в системах связи — радиоустройствах, мобильных телефонах, маршрутизаторах и спутниковых системах. Они обеспечивают надежную передачу сигналов с минимальными помехами.



Стандарты IPC для жестких печатных плат (Rigid PCB)



Процесс производства жестких PCB заключается не только в создании работоспособной платы. Качество, надежность и эффективность должны соответствовать международным стандартам и лучшим отраслевым практикам. В этой области организация IPC разработала ряд стандартов для печатных плат. Наиболее широко признанными являются IPC-A-600 и IPC-6012.



Стандарт IPC-A-600 определяет требования к внешнему виду и физическим характеристикам жестких PCB, включая критерии приемки и допустимые дефекты для каждого слоя и покрытия.
Стандарт IPC-6012 устанавливает требования к производительности, материалам и испытаниям, необходимым для сертификации жестких плат, чтобы они соответствовали требованиям таких отраслей, как аэрокосмическая, автомобильная и телекоммуникационная промышленность. Он гарантирует, что платы способны выдерживать реальные механические и эксплуатационные нагрузки.



Соответствие стандартам IPC требует строгого контроля качества (QC) на всех этапах производства. Основные проверки включают микрошлифы (micro-section analysis), автоматическую оптическую инспекцию (AOI), проверку на короткие замыкания и разрывы цепей (электрические тесты). Соблюдение этих процедур позволяет производителям гарантировать, что каждая жесткая PCB не только соответствует заданным условиям эксплуатации, но и сохраняет стабильную работу и структурную целостность на протяжении многих лет.





Почему стоит выбрать PCBfast для производства жестких PCB?



Компания PCBfast, обладая передовыми технологиями производства и контроля качества, изготавливает односторонние, двусторонние и многослойные платы с использованием материалов FR4, High-Tg и металлических оснований. Каждая плата производится в соответствии со стандартами IPC-A-600 и IPC-6012, что обеспечивает надежную работу в различных областях применения, включая потребительскую электронику, промышленную автоматизацию, аэрокосмическую отрасль и другие.



Если вы ищете надежного поставщика жестких печатных плат — свяжитесь с нами уже сегодня!



Заключение



Жесткие печатные платы играют ключевую роль в современных технологиях — от бытовых устройств до сложных промышленных систем. Их прочность, надежность и точность делают их незаменимыми в отрасли. По мере развития электроники жесткие PCB будут и дальше оставаться ее фундаментальной основой.
