HDI печатные платы | Основы проектирования и процесс производства



Миниатюризация изменила всё. Больше слоёв. Более тонкие дорожки. Меньшие зазоры. Но стандартные печатные платы уже не справляются с этими требованиями.



И тут появляется HDI — High Density Interconnect (высокоплотные межсоединения). Такие платы используют микровиа, тонкие диэлектрики и продвинутые технологии ламинирования для разводки сложных сигналов в компактных устройствах. Их можно встретить в смартфонах, RF-модулях, медицинских имплантах и системах помощи водителю (ADAS). Это не просто уменьшение размеров — это более умная разводка, лучшая целостность сигнала и более высокая надёжность.



В этом руководстве мы разберёмся с HDI PCB и структурами микровиа, а также объясним, почему эта технология лежит в основе современной высокопроизводительной электроники.

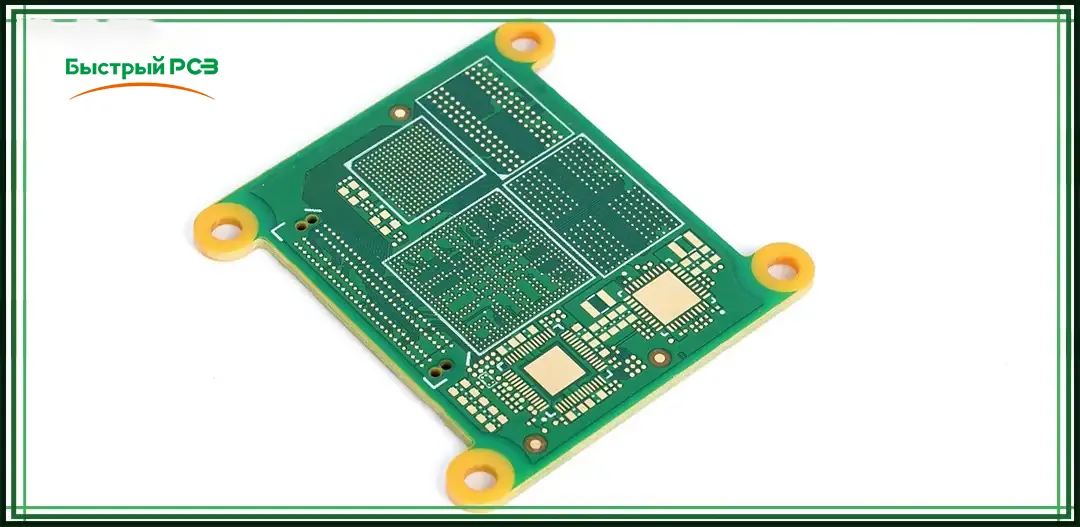

Что такое HDI PCB?



HDI означает High Density Interconnect (высокоплотные межсоединения). Но это не просто компактная печатная плата. Это продвинутая стратегия проектирования, позволяющая разместить больше функциональности на меньшей площади — без потери производительности. Такие платы используют микровиа, глухие и скрытые переходные отверстия, ультратонкие диэлектрики и многослойные структуры для достижения сверхплотной разводки.



Вы не встретите их в простых бытовых устройствах. Платы HDI являются критически важными для высокопроизводительных систем — таких как аэрокосмические системы управления, модули 5G, системы LiDAR, нейроимпланты и военные системы связи. Везде, где важны компактность, скорость и надёжность, используется HDI.



Они рассчитаны на работу с компонентами с мелким шагом выводов — часто менее 0,5 мм. Это обеспечивает более плотные соединения, более высокую скорость передачи сигналов и снижение электромагнитных помех. Традиционные печатные платы просто не способны обеспечить такой уровень сложности.



Речь идёт не только об экономии пространства. Технология HDI снижает потери сигнала, улучшает питание и поддерживает более высокие скорости переключения. В мире, где доминируют ИИ, периферийные вычисления (edge computing) и компактные сенсорные системы, HDI становится ключевой инфраструктурой — незаметно обеспечивая работу нового поколения интеллектуальной электроники.



Структура HDI печатных плат



Теперь давайте посмотрим, что делает HDI-платы особенными внутри. В традиционных PCB используются крупные механически просверленные переходные отверстия и относительно широкие дорожки. В HDI PCB применяются:



• лазерно сформированные микровиа,

• более плотное размещение дорожек,

• многослойные структуры со стекованием.



Вся структура оптимизирована для эффективного использования каждого квадратного миллиметра. Причина проста: растущий спрос на большее количество выводов (I/O), меньшие компоненты и более высокие скорости сигналов.



Слоистая структура (Layer Structure)



Обычно HDI платы имеют структуру 1+N+1, где:





•  «N» — это количество внутренних (базовых) слоёв.

•  «1» с каждой стороны — это внешние HDI-слои, соединённые с помощью микровиа.

Но на этом всё не заканчивается. В более продвинутых HDI-конструкциях используется структура 2+N+2, которая включает:





•  Два HDI-слоя сверху и два снизу.



•  Больше каналов для трассировки. Больше пространства для разводки.



И всё ещё недостаточно? Можно пойти дальше: 3+N+3 или даже больше. Это масштабируемый подход — слои добавляются только тогда, когда это действительно необходимо для дизайна, что помогает контролировать стоимость (и избежать лишних сложностей).



Any-layer HDI, также известная как ELIC (Every Layer Interconnect), снимает ограничения. Теперь микровиа могут напрямую соединять любые два слоя — без поэтапного перехода. Разводка становится максимально эффективной. Именно так современные смартфоны умещают высокую производительность на плате размером меньше банковской карты.





Эти платы изготавливаются с использованием последовательного ламинирования (sequential lamination). Это означает, что процесс включает ламинирование, сверление, металлизацию и повторение этих операций слой за слоем. Такой подход позволяет создавать сверхточные соединения внутри плотной внутренней структуры схемы.



Обычно структура включает:



•  Базовый слой (Core layer): как правило, FR-4 или высокопроизводительный ламинат.



•  Препрег (Prepreg): стеклоткань, пропитанная смолой, которая связывает медные слои.



•  Медная фольга (Copper foil): используется для формирования сигнальных дорожек и плоскостей.



•  Микровиа (Microvias): отверстия, сформированные лазером, диаметром менее 150 микрон, с медным покрытием.



Все эти элементы вместе обеспечивают поддержку корпусов BGA (Ball Grid Array) с шагом 0,4 мм или меньше. Это практически невозможно реализовать с использованием традиционных переходных отверстий.



Один важный момент: HDI — это не просто уменьшение размеров. Это обеспечение надёжной работы в компактных конструкциях. Для этого необходимы идеальная совмещение слоёв, стабильное качество металлизации переходных отверстий и высокая точность выравнивания в процессе производства.



О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

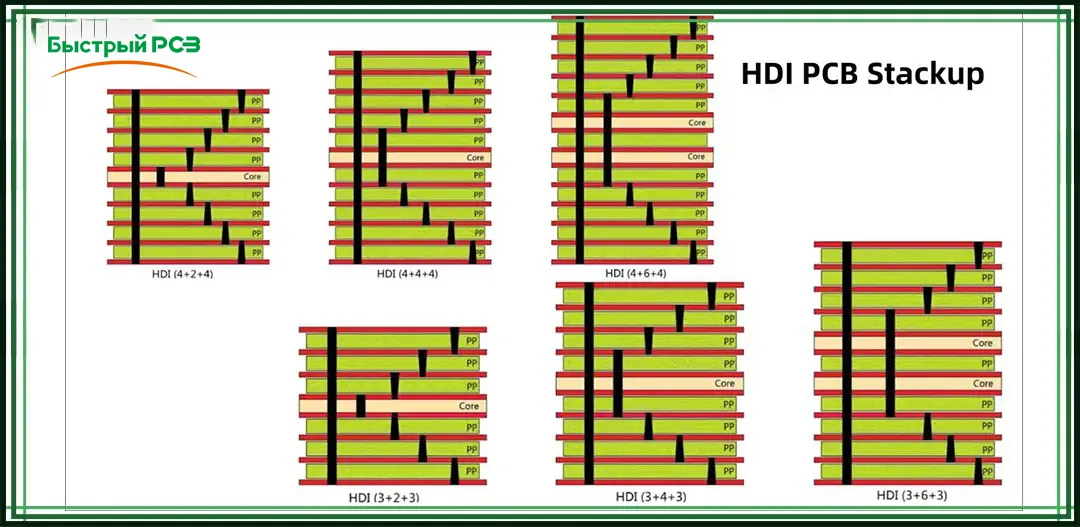

Стек слоёв HDI PCB (HDI PCB Stack-Up)



Инженеры часто говорят: если стек слоёв спроектирован неправильно, плата выйдет из строя — независимо от того, насколько хороша разводка.



Стек слоёв HDI — это не просто набор медных и диэлектрических слоёв. Это тщательно продуманная электрическая архитектура. Каждый слой выполняет свою функцию — сигнальную, силовую, заземляющую, экранирующую — а стратегия использования переходных отверстий объединяет всё это в единую систему.







Давайте рассмотрим упрощённый пример стек-апа HDI PCB:



1. Верхний сигнальный слой (Top Signal Layer)



2. Диэлектрик (Prepreg)



3. Заземляющий слой (Ground Plane)



4. Базовый слой (Core)



5. Слой питания (Power Plane)



6. Диэлектрик



7. Нижний сигнальный слой (Bottom Signal Layer)



Звучит просто, правда? На самом деле — не совсем. В HDI-проектировании микровиа и глухие/скрытые переходные отверстия создают вертикальные соединения между определёнными слоями. Например, может быть переходное отверстие с 1-го слоя на 2-й, а отдельное скрытое — с 3-го на 5-й. Или стекованное (stacked) отверстие, проходящее с 1-го до 6-го слоя.



Эти решения не случайны. Они основаны на:



• требованиях к временным характеристикам сигналов



• контроле импеданса



• минимизации перекрёстных помех (crosstalk)



• стратегиях распределения питания и развязки



В высокоскоростных цифровых системах — таких как DDR4, USB 3.0 или HDMI — часто используются трассы с контролируемым импедансом (stripline или microstrip), размещённые в определённых слоях. И всё это может быть реализовано на плате толщиной всего около 0,8 мм.



Продвинутые стек-апы HDI PCB могут включать:



• несколько уровней скрытых переходных отверстий



• медную фольгу с покрытием из смолы (resin-coated copper foils)



• структуры via-in-pad с заполнением и заглушкой



• гибридные материалы с заданными электрическими или тепловыми свойствами



Пример из практики: плата мобильного процессора может использовать структуру 3+N+3 с общим числом слоёв около 10, стекованными микровиа и заполненными via-in-pad для поддержки BGA с шагом 0,35 мм.



Ключевой вывод: в HDI PCB стек-ап — это инструмент управления производительностью, а не просто механическая структура. Он определяет целостность сигнала, поведение ЭМИ и даже технологичность производства.



Ламинирование и материалы для HDI плат



На этом этапе становится ясно: проектирование HDI — это только половина задачи. Вторая половина — производство. HDI платы изготавливаются с использованием последовательных циклов ламинирования. Это означает, что слои поочерёдно прессуются, сверлятся, металлизируются и соединяются. Каждый цикл ламинирования добавляет новые возможности разводки за счёт микровиа и скрытых переходных отверстий. Но материалы играют не менее важную роль, чем сам процесс.



Распространённые материалы в HDI PCB:



• FR-4 (с высоким Tg): недорогой и надёжный вариант для схем со средней скоростью.



• Полиимид (Polyimide): отличная термостойкость для аэрокосмических и оборонных применений.



• Rogers, Isola, Panasonic Megtron: используются в высокоскоростных RF/микроволновых HDI-приложениях.



• Безгалогенные и бессвинцовые ламинаты: соответствуют строгим экологическим стандартам.



Что делает материал подходящим для HDI?



• высокая температура стеклования (Tg)



• низкое расширение по оси Z



• точный контроль диэлектрической проницаемости и потерь (Dk/Df) для обеспечения целостности сигнала



• стабильные диэлектрические свойства при изменении частоты и температуры



Лазерное сверление также требует материалов с чистым поведением при абляции, чтобы края микровиа оставались ровными, без загрязнений и подрезов. Смоляные системы должны хорошо растекаться при ламинировании, но после отверждения обладать высокой жёсткостью.



В итоге выбор материала — это не только вопрос стоимости. Он напрямую влияет на технологичность сверления, надёжность и характеристики работы на высоких частотах.





Ключевые преимущества HDI печатных плат



Вот что делает HDI особенными:



1. Компактные размеры



HDI PCB обеспечивают более высокую плотность разводки на меньшей площади платы. Это критично при разработке носимых устройств, имплантируемой электроники или edge-AI модулей. Здесь нет места для широких дорожек или сквозных отверстий большого диаметра. Микровиа и тонкие линии позволяют уменьшать размеры без потери функциональности. Никаких «мёртвых зон», никакого пустого пространства — только максимально эффективная компоновка.



2. Улучшенная целостность сигнала



Более короткие сигнальные пути. Меньше «стабов». Лучший контроль импеданса. Микровиа снижают индуктивность, что обеспечивает более чистую передачу высокоскоростных сигналов. Это особенно важно при разводке DDR, PCIe, USB 3.2 или HDMI.



3. Оптимизация количества слоёв



Нужна 12-слойная плата? С HDI можно реализовать ту же функциональность в 8 слоях. Это означает снижение стоимости материалов, уменьшение толщины платы и упрощение процесса ламинирования. Стекованные микровиа позволяют эффективно использовать слои, сохраняя компактность и эффективность разводки.



4. Снижение перекрёстных помех и ЭМИ



Меньшие переходные отверстия — более плотная компоновка. Это снижает площадь контуров и уменьшает излучаемые помехи. HDI идеально подходит для задач, где критична электромагнитная совместимость (EMC) — например, в медицине, авиации и автомобильной электронике.



5. Тепловое и энергетическое управление



Конструкции типа microvia-in-pad улучшают отвод тепла. Кроме того, дополнительное пространство для разводки позволяет оптимально размещать развязывающие конденсаторы, что напрямую улучшает питание схемы.



6. Механическая прочность



Меньше сверления. Нет крупных сквозных отверстий. Лучший баланс меди. HDI платы обладают большей устойчивостью к вибрациям и термическим циклам — это особенно важно для оборонной, аэрокосмической отрасли и электромобилей.

Распространённые области применения HDI PCB



Технология HDI используется не только в потребительской электронике — она повсюду. Вот где HDI работает «за кулисами»:



1. Смартфоны и планшеты



Пространство — главный ограничивающий фактор. HDI PCB позволяют компактно разместить процессоры, память, камеры и батареи в тонких корпусах без потери производительности. Большинство современных смартфонов используют платы ELIC HDI с количеством слоёв более 10.



2. Медицинские устройства



Имплантируемые дефибрилляторы, носимые глюкометры, портативные ЭКГ — все эти устройства требуют сверхкомпактных размеров и высокой надёжности. HDI делает их реализацию возможной.



3. Автомобильная электроника



Системы ADAS, инфотейнмент, платы управления LiDAR и системы управления батареями электромобилей активно используют HDI. С ростом уровня автономности требования к целостности сигнала и миниатюризации становятся критическими.



4. Сетевое оборудование



Маршрутизаторы, коммутаторы и базовые станции используют HDI платы для высокоскоростной передачи данных, точного контроля импеданса и снижения электромагнитных помех.



5. Военная и аэрокосмическая техника



Радарные модули, авиационные процессоры и навигационные системы опираются на HDI благодаря его высокой надёжности и качеству сигнала в экстремальных условиях.



Руководство по проектированию HDI PCB





Проектирование HDI платы — это одновременно и наука, и искусство. Вы не просто прокладываете дорожки — вы работаете с физикой: электромагнитными эффектами, тепловым расширением и ограничениями производства. Поэтому HDI-разводка требует особого внимания.



Вот ключевые моменты, которые важны при проектировании HDI PCB:



1. Стратегия выбора переходных отверстий (Via)



• Микровиа (Microvias): используются для соединения двух соседних слоёв. Старайтесь не стековать более 3 уровней без необходимости.



• Смещённые (Staggered) vs стекованные (Stacked): смещённые микровиа более надёжны, но стекованные позволяют обеспечить более плотный выход из BGA.



• Скрытые переходные отверстия (Buried vias): размещаются только во внутренних слоях. Их расположение нужно продумывать заранее, чтобы избежать проблем с разводкой.



2. Конструкция via-in-pad



Используется в плотных BGA-корпусах, особенно при шаге менее 0,5 мм. Такие переходные отверстия должны быть правильно заполнены, металлизированы и выровнены, чтобы избежать утекания припоя (solder wicking).



Не все производители способны качественно выполнить такую технологию — обязательно консультируйтесь с производителем HDI PCB заранее.



3. Правила трассировки (Trace & Space)



• Ширина дорожек: обычно 3–4 mil для HDI.



• Расстояние между дорожками: желательно ≥ 2× ширины дорожки для снижения перекрёстных помех.



• Контроль импеданса: используйте симуляции стек-апа с помощью field solver’ов или инструментов вроде Polar Si9000.



4. Соотношение сторон (Aspect Ratio)



Микровиа имеют низкое соотношение сторон — менее 1:1. Поэтому глубина между слоями имеет критическое значение.



Избегайте чрезмерного количества микровиа в одной зоне — это может привести к образованию пустот в смоле или неравномерной металлизации меди.



5. Заполнение переходных отверстий и надёжность



Для стекованных структур обязательны заполненные и закрытые (capped) переходные отверстия. Используйте заполнение смолой или электроосаждением в соответствии со стандартами IPC.



Неполное заполнение переходных отверстий = проблемы с надёжностью = отказ платы в эксплуатации.



6. Проверки DFM и DFA



Перед передачей проекта в производство (tape-out) необходимо выполнить проверки:



• точность совмещения сверления



• выравнивание паяльной маски



• зазоры между медными элементами



• тепловые разрывы (thermal reliefs)



• покрытие или герметизация переходных отверстий



Цель: получить конструкцию, полностью готовую к производству, с минимальным количеством доработок.





Процесс производства HDI PCB



Производство HDI плат значительно отличается от обычных PCB. Это многоэтапный, высокоточный и строго последовательный процесс.



Вот упрощённая схема:



1. Формирование внутренних слоёв и травление (Inner Layer Imaging & Etching):



внутренние медные слои формируются с помощью фотолитографии.



2. Ламинирование сердечника (Core Lamination):



протравленные слои соединяются с препрегом и медной фольгой.



3. Лазерное сверление (Microvias):



лазеры (UV или CO₂) создают отверстия диаметром менее 0,15 мм в верхних слоях.



4. Очистка и удаление смолы (Desmearing & Hole Cleaning):



плазменная очистка удаляет остатки и загрязнения, обеспечивая качественную металлизацию.



5. Химическое осаждение меди (Electroless Copper Deposition):



на стенках микровиа наносится тонкий слой меди для обеспечения проводимости.



6. Гальваническое наращивание меди (Electroplating):



добавляется дополнительный слой меди для увеличения толщины стенок отверстий.



7. Формирование внешних слоёв (Outer Layer Imaging & Etching):



создаются верхние сигнальные слои с тонкими проводниками.



8. Последовательное ламинирование (Sequential Lamination):



добавляются дополнительные слои, при необходимости повторяя этапы 3–7 для каждого HDI-цикла.



9. Заполнение и выравнивание переходных отверстий (Via Fill & Planarization):



структуры via-in-pad заполняются эпоксидной смолой и выравниваются с помощью CNC.



10. Паяльная маска и финишное покрытие (Solder Mask & Surface Finish):



наносятся покрытия, такие как ENIG или OSP.



11. Финальное тестирование (Final Testing):



проводятся электрические испытания для проверки целостности платы.



Этот процесс может включать несколько циклов ламинирования в зависимости от сложности стек-апа. Каждый цикл увеличивает стоимость и время производства, поэтому его необходимо тщательно оптимизировать.



Типы переходных отверстий в HDI разводке



В HDI платах переходные отверстия — это не просто отверстия, а важные элементы конструкции.





Вот краткое описание:



Сквозные переходные отверстия (Through-Hole Vias)



Проходят через всю плату — от верхнего до нижнего слоя. В HDI используются редко из-за неэффективного использования пространства.



Глухие переходные отверстия (Blind Vias)



Соединяют внешний слой с внутренним. Отлично подходят для разводки компонентов поверхностного монтажа (SMT).



Скрытые переходные отверстия (Buried Vias)



Полностью находятся внутри внутренних слоёв. Помогают сохранять внешние слои «чистыми».



Микровиа (Microvias)



Формируются лазером, диаметр <150 мкм. Соединяют соседние слои. Обладают низкой индуктивностью и идеально подходят для HDI.



Стекованные микровиа (Stacked Microvias)



Располагаются строго друг над другом. Обеспечивают вертикальное соединение от верхнего слоя к ядру платы.



Смещённые микровиа (Staggered Microvias)



Смещены относительно друг друга. Более надёжны с точки зрения механики, чем стекованные.



Via-in-Pad



Переходное отверстие размещается прямо под контактной площадкой. Используется в сверхплотных BGA и помогает снизить индуктивные задержки.



Каждый тип имеет свои компромиссы с точки зрения стоимости, технологичности и характеристик сигнала. Выбор должен соответствовать разводке, стек-апу и шагу компонентов.



PCBfast: ваш надёжный производитель HDI PCB в Китае



Проектирование — это только половина задачи. Самое сложное — превратить проект в реально работающую плату с микронной точностью.



И здесь PCBfast справляется отлично.



Мы не просто производим PCB — мы создаём HDI: от прототипов с мелким шагом до серийного производства. Нужна структура 1+N+1? Без проблем. Используете 3+N+3 или ELIC? Мы готовы.



Почему инженеры выбирают PCBfast:



• точность лазерного сверления до 75 мкм



• настройка и контроль импеданса



• тестирование надёжности микровиа



• соответствие стандартам IPC 6012, ISO и RoHS



• индивидуальное проектирование стек-апа



• быстрое прототипирование HDI PCB (quick-turn)



• консультации по DFM включены



Мы помогаем клиентам в медицинской, аэрокосмической, телекоммуникационной и автомобильной отраслях. Независимо от того, нужен ли вам прототип HDI PCB или серийное производство — у нас есть все необходимые ресурсы.



Есть проект? Давайте обсудим.



Заключение



HDI печатные платы сегодня стали необходимостью. Это уже не просто выбор — это стандарт. Когда вашему проекту требуется больше плотности, более высокая скорость или лучшая целостность сигнала, HDI становится оптимальным решением. От структуры до стек-апа — понимание всех деталей критически важно для успеха.



Независимо от того, стартап вы или уже сформировавшаяся команда, правильный дизайн и выбор производителя имеют решающее значение. Точность — это всё.
