RF-платы: Полное руководство по печатным платам для радиочастотных сигналов



RF-платы (radio frequency PCB) — это одно из самых быстроразвивающихся направлений в производстве печатных плат. Они работают с высокочастотными сигналами, особенно в диапазоне радиочастот (RF).



При проектировании таких плат крайне важно тщательно подходить к разводке и компоновке, чтобы избежать проблем с целостностью сигнала. Это связано с тем, что в RF-платах могут одновременно присутствовать цифровые компоненты, и грамотная трассировка помогает предотвратить взаимные помехи между цифровыми и радиочастотными сигналами.



В этой статье мы рассмотрим, что такое RF PCB, принципы их проектирования, выбор материалов и особенности разводки. Также обсудим распространённые проблемы при разработке RF-плат и предложим практические решения. В конце приведём рекомендации по выбору надёжного производителя RF PCB.



Что такое RF PCB?



RF (radio frequency) обозначает диапазон частот, при которых происходит излучение радиоволн. Обычно этот диапазон находится в пределах от 300 кГц до 300 ГГц. Основное различие между микроволновыми PCB и RF PCB заключается в рабочем диапазоне частот.

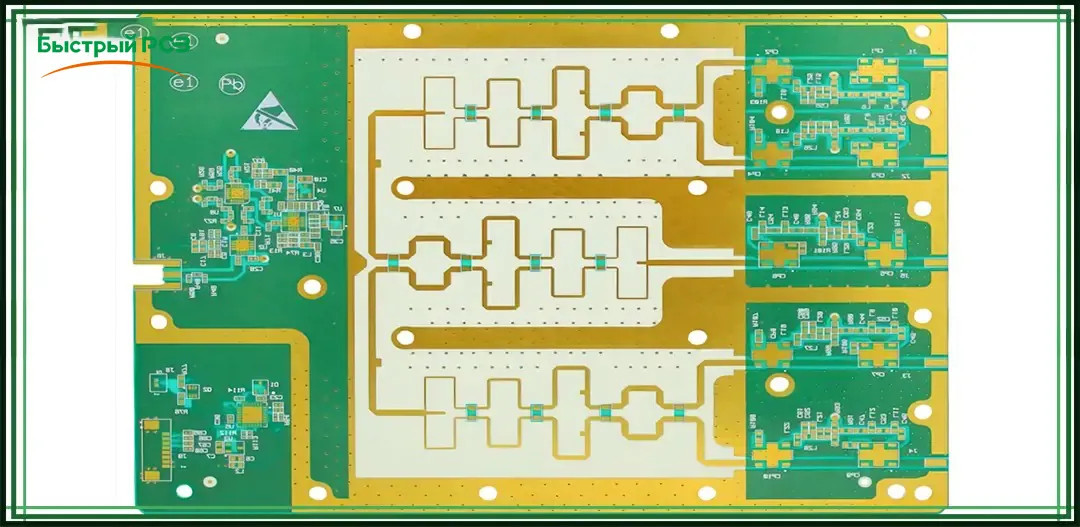

RF-платы — это высокочастотные печатные платы, работающие на частотах выше 100 МГц. Платы, функционирующие на частотах свыше 2 ГГц, обычно относятся к микроволновым PCB. И RF-, и микроволновые платы широко используются в системах передачи и приёма сигналов, например, в радиолокационных установках.



RF-платы изготавливаются из материалов с высокой теплопроводностью и низкими диэлектрическими потерями. Для обеспечения целостности сигнала в них применяются структуры линий передачи и контролируемого импеданса. Кроме того, RF PCB имеют экранирующие свойства, позволяющие снижать уровень электромагнитных помех (EMI), что улучшает качество передачи сигнала.



Области применения RF-плат разнообразны: радиолокационные системы, микроволновое оборудование, системы беспроводной связи и передачи данных. Такие платы помогают минимизировать проблемы, связанные с помехами, потерями сигнала и шумами, которые могут ухудшать работу высокочастотных схем.



Основная функция обычной печатной платы — обеспечение электрических соединений и механической поддержки компонентов (резисторов, конденсаторов, микросхем) с помощью медных проводников.



В отличие от них, RF-платы предназначены для работы с радиочастотными и высокочастотными сигналами. Они имеют особые требования к конструкции и характеристикам, позволяющие эффективно передавать сигналы в высокочастотном диапазоне.



Применение RF PCB и руководство по подбору материалов



Применение RF	Материалы RF	Материалы склеивания (Bonding)	Характеристики
Военное и космическое применение	RO4000 RT/Duroid	RO4450F RO4450B	Максимально эффективные тепловые и электрические характеристики, а также высокая устойчивость к внешней среде
Потребительская электроника	RO4835 RO3010 RO3006	2929 Bondply Bondply Серия RO3000	Экономичность и надёжные тепловые и электрические характеристики
Медицинское оборудование	RO4350B	2929 Bondply RO4400 Bondply	Высокая производительность, подходящая для различных устройств
Промышленность	RO4350B RO4835 XT/Duroid	RO4400 Bondply 2929 Bondply	Высокая прочность и устойчивость к внешней среде
Автомобильная электроника	RO4000 RO3003 RO4350B	RO4400 Bondply	Отличные электрические характеристики, соответствующие стандартным производственным процессам
Высокомощные применения	XT/Duroid 6035 HTC	Обычно не требуется или используется специальное теплопроводящее соединение	Отличное управление теплом



Основные рекомендации по проектированию RF PCB



При разработке RF-плат важно минимизировать шумы, потери сигнала и электромагнитные помехи (EMI). Также необходимо обеспечить максимальную стабильность сигнала, его мощность и пропускную способность. Ниже приведены основные принципы проектирования RF PCB.



Требования к проектированию



Перед началом разработки RF-платы необходимо определить требования к согласованию импеданса, уровню мощности и диапазону рабочих частот. Также важно учитывать используемые электронные компоненты на этапе сборки (PCBA).



Размещение компонентов (Layout)



Размещение компонентов должно минимизировать длину сигнальных линий. Также следует по возможности уменьшать количество переходных отверстий (via).



Кроме того, мелкие компоненты следует размещать ближе к критически важным участкам схемы. Линии RF должны быть максимально короткими и не проходить рядом с высокоскоростными силовыми плоскостями, цифровыми трассами и другими источниками помех.



Заземление (Grounding)



Под RF-трассами должен находиться сплошной слой заземления. Это помогает уменьшить обратные токи, излучение и перекрёстные помехи.



Согласование импеданса (Impedance Matching)



Необходимо использовать микрополосковые линии передачи. Это обеспечивает правильное согласование импеданса RF-трасс с разъёмами и компонентами. Также важно, чтобы ширина дорожек и расстояние между ними соответствовали заданным допускам и значениям импеданса.



Экранирование (Shielding)



Используйте RF-экраны или экранированные разъёмы, чтобы предотвратить внешние помехи и утечки радиочастотного сигнала.



Тестирование (Test)



После завершения разводки необходимо протестировать схему для оценки её характеристик. Для этого используются осциллограф или анализатор цепей, позволяющие измерить полосу пропускания, обратные потери (return loss) и потери на вставке (insertion loss).



Оптимизация (Optimization)



Для улучшения характеристик схемы необходимо вносить корректировки в проект: изменять ширину, длину и расстояние между дорожками. Также рекомендуется анализировать поведение RF-сигналов с помощью электромагнитных симуляторов.



В целом, проектирование RF PCB требует тщательного планирования и глубокого понимания принципов радиочастотной электроники. Следуя данным рекомендациям и используя подходящие инструменты и технологии, можно создавать высокоэффективные RF-схемы.

About PCBfast

Time is money in your projects – and PCBfast gets it. PCBasic is a PCB assembly company that delivers fast, flawless results every time. Our comprehensive PCB assembly services include expert engineering support at every step, ensuring top quality in every board. As a leading PCB assembly manufacturer, we provide a one-stop solution that streamlines your supply chain. Partner with our advanced PCB prototype factory for quick turnarounds and superior results you can trust.

Факторы выбора материалов для RF PCB



Ниже приведены ключевые параметры, которые необходимо учитывать при производстве радиочастотных печатных плат.



Диэлектрическая проницаемость (Dielectric Constant)



Диэлектрическая проницаемость характеризует скорость распространения электрического сигнала в среде. Эта скорость обратно пропорциональна квадратному корню из значения диэлектрической проницаемости. Чем ниже значение, тем быстрее передаётся сигнал.



Следует отметить, что измерение этого параметра — непростая задача. Он зависит не только от свойств материала, но и от его состояния до и во время тестирования, частоты измерения и используемой методики.



Кроме того, температура оказывает значительное влияние на диэлектрическую проницаемость. Поэтому при разработке материалов необходимо учитывать температурные условия. Влажность также играет важную роль, поскольку диэлектрическая проницаемость воды составляет около 70. Даже небольшое количество влаги может существенно изменить характеристики материала.



Наилучшей средой для высокочастотных и высокоскоростных приложений считается воздух с медным покрытием (воздушная структура с медной фольгой). Помимо влияния на скорость передачи сигнала, диэлектрическая проницаемость также участвует в определении импеданса, который играет важную роль в микроволновой связи.



Поскольку значение диэлектрической проницаемости изменяется с температурой, материалы для микроволновых применений часто используются в условиях открытой среды, включая космическое пространство.



Тангенс угла потерь (Loss Tangent)



Тангенс угла потерь — ещё один важный параметр, влияющий на электрические свойства RF-материалов. Он также известен как коэффициент потерь или диэлектрические потери и показывает уровень потерь сигнала или энергии в среде.



При прохождении высокочастотного сигнала через материал его молекулы пытаются адаптироваться к электромагнитному полю. Однако из-за молекулярных связей это происходит не полностью, что приводит к дополнительным движениям, выделению тепла и, как следствие, потерям энергии.



Некоторые материалы, например PTFE, являются неполярными. Это означает, что электромагнитное поле практически не влияет на них, поэтому потери в таких материалах минимальны. Также величина потерь зависит от частоты и метода измерения.



Существует общее правило: чем выше частота, тем больше потери. Например, даже небольшие потери в электрической цепи могут существенно сократить срок службы батареи. В антеннах же снижение потерь повышает чувствительность и улучшает качество принимаемого сигнала.



Коэффициент теплового расширения (CTE)



Коэффициент теплового расширения (CTE) показывает, как материал расширяется или сжимается при изменении температуры. Это один из ключевых параметров при выборе материалов для производства печатных плат.



Электрическая прочность



Электрическая прочность тесно связана с диэлектрической прочностью материала, используемого в схеме. Для плат с низкой мощностью этот параметр может быть не столь критичным. Однако для высокомощных приложений, таких как RF PCB, электрическая прочность имеет большое значение.



Температурный коэффициент



Перед выбором материала важно учитывать его температурный коэффициент. Даже небольшие изменения этого параметра могут привести к смещению частотных характеристик. Поскольку RF-платы часто работают в условиях переменных температур, рекомендуется использовать материалы с температурным коэффициентом ниже 50 ppm/°C.



Температура стеклования (Glass Transition Temperature, Tg)



Температура стеклования (Tg) — это температура, при которой подложка PCB переходит из твёрдого (стеклообразного) состояния в размягчённое, подверженное деформации. После охлаждения материал возвращается в исходное состояние.



Влагопоглощение (Moisture Absorption)



Влагопоглощение материала — это его способность сопротивляться впитыванию влаги, особенно при воздействии воды. Обычно этот параметр влияет на электрические и тепловые характеристики материала. Поэтому важно учитывать условия эксплуатации платы.



Температура разложения (Decomposition Temperature, Td)



Температура разложения (Td) — это температура, при которой материал RF-платы начинает разрушаться на механическом уровне. Необходимо выбирать материалы, способные выдерживать рабочие температуры устройства, поскольку после достижения температуры разложения процесс разрушения является необратимым.

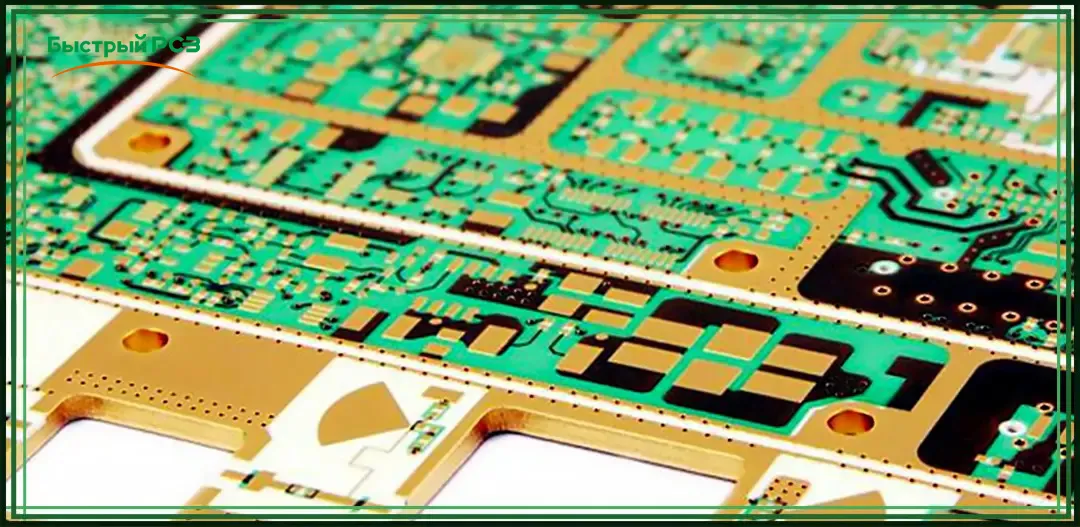

Разводка RF PCB и размещение компонентов



RF-платы обычно более чувствительны к помехам. Поэтому их проектирование требует более жёстких допусков. В частности, необходимо учитывать отражения, звон (ringing) и шумы. Это требует тщательного согласования импеданса при трассировке.



Кроме того, пути возвратного тока сигнала играют ключевую роль в высокочастотных схемах RF. Возвратные токи проходят по пути с наименьшим импедансом. На этапе разводки RF PCB важно использовать схемное моделирование, чтобы выявить проблемные зоны и найти оптимальные решения.



В некоторых случаях допускаются отклонения от стандартных правил разводки PCB для достижения лучшего качества сигнала. Например, используются уменьшенные размеры площадок и более плотное размещение компонентов. Однако такие изменения следует применять только при необходимости, чтобы сохранить соответствие требованиям DFM и обеспечить безошибочное производство и сборку.



Рассмотрим основные требования для достижения наилучшей производительности.



Размещение RF-компонентов



При размещении компонентов в RF-схемах обычно требуется более плотная и точная компоновка. Изменение расположения компонентов — это компромисс, который проектировщик должен тщательно контролировать, чтобы обеспечить возможность производства платы с использованием стандартного автоматизированного оборудования. Это помогает избежать увеличения стоимости производства.



Кроме того, RF-платы часто имеют дополнительные металлические области на внешних слоях, используемые для питания, при этом компоненты могут размещаться непосредственно в этих зонах. Хотя это может улучшить характеристики RF-схемы, это также может привести к проблемам при сборке PCB.



Также в процессе разводки может потребоваться модификация компонентов — например, изменение формы и размеров контактных площадок (pads), добавление металлических элементов и особенностей в посадочные места. Такие изменения обычно выполняются на уровне конкретных компонентов, а не в базовой библиотеке.



Трассировка (Routing)



Как и в других высокоскоростных схемах, в RF-проектах требуется максимально короткая и прямая трассировка. Для линий с высоким током используются дорожки разной ширины, а также линии с контролируемым импедансом.



Ниже приведены основные рекомендации по RF-трассировке:



•  Большая часть трасс в RF-топологиях прокладывается вручную



•  Настройка и использование правил проектирования (Design Rules) критически важны



•  Функции копирования и вставки помогают при повторении одинаковых участков схемы



•  Переходные отверстия (via) используются для создания «забора» вокруг областей заземления с целью экранирования



•  Скошенные углы (mitered corners) помогают снизить колебания импеданса



В некоторых RF-проектах отдельные участки трасс рассматриваются как компоненты. Для их проектирования требуются инструменты с поддержкой параметрической трассировки, позволяющие передавать данные в системы RF-анализа.



Кроме того, в RF-дизайне силовые и заземляющие плоскости должны обеспечивать достаточную токовую нагрузку, а тепловые разгрузки (thermal relief) должны корректно работать при автоматической пайке.



Также важно создавать металлические области сложной формы для RF-элементов с помощью инструментов CAD, а затем преобразовывать их в интеллектуальные сетевые объекты (net objects).



Типичные проблемы и решения при проектировании RF PCB



К распространённым проблемам RF-плат относятся минимизация веса, предотвращение газовыделения (outgassing), утечек (bleeding) и обеспечение согласования импеданса. Ниже приведены другие важные трудности:



Сложность проектирования



Для многослойных плат, особенно используемых в спутниковых системах, необходимо чётко разделять различные компоненты. Это снижает вероятность проблем на этапе сборки.



Кроме того, RF-платы обычно имеют многослойную структуру: верхний слой используется для RF-сигнальных линий и силовых цепей, а под компонентами с RF-сигналами обязательно располагаются слои заземления.



Шумы



RF-сигналы очень чувствительны к шумам, причём даже более чувствительны, чем сигналы в стандартных PCB. Существует множество типов шумов: ограниченные по полосе (band-limited), розовый, белый, дробовой (shot), тепловой, мерцательный (flicker), фазовый и лавинный шум.



Важно максимально снизить уровень шума, отражений и паразитных колебаний (ringing) до допустимого уровня.



Широкий диапазон температур



Изменение температуры — ещё одна важная проблема. Колебания температуры, например в спутниках, могут изменять свойства материалов PCB.



Поэтому необходимо учитывать температурный коэффициент при сравнении материалов и оценке их пригодности для конкретных условий эксплуатации.



Кроме того, RF-платы должны эффективно рассеивать тепло, особенно в компактных и ограниченных пространствах. Важно учитывать теплопроводность материала, чтобы понять, как именно плата будет отводить тепло.



Надёжность



Снижение веса приводит к более широкому применению многослойных плат и увеличению плотности RF-схем.



При этом надёжность металлизированных переходных отверстий (PTH), обеспечивающих соединение между слоями, становится критическим фактором, особенно при работе в экстремальных температурах, например в космосе.



Что такое микроволновая PCB?



Микроволновая PCB — это разновидность RF-платы, специально разработанная для передачи сигналов на очень высоких частотах. Обычно её рабочая частота превышает 1 ГГц, то есть относится к микроволновому диапазону.



Проще говоря, если ваша схема работает с очень высокими частотами — например, в спутниковой связи, базовых станциях 5G, высокоскоростных радарах или военных радиолокационных системах — вам потребуется микроволновая PCB.



RF PCB vs. микроволновые PCB



Хотя все микроволновые PCB относятся к RF-платам (то есть используются в радиочастотном диапазоне), не каждая RF-плата подходит для работы на микроволновых частотах.



Например, RF-платы с рабочим диапазоном от 100 МГц до 1 ГГц применяются в беспроводной связи и Bluetooth, но не соответствуют более жёстким требованиям микроволновых систем к точности, контролю импеданса и стабильности материалов.



Поэтому при проектировании RF-плат, особенно для микроволнового диапазона, необходимо с самого начала правильно выбирать материалы и строго соблюдать правила RF-разводки и проектирования.



Это не только обеспечивает высокое качество передачи сигнала, но и значительно повышает общую надёжность устройства.



Далее рассмотрим различия между RF PCB и микроволновыми PCB в виде таблицы:



Параметр	RF PCB (радиочастотная плата)	Микроволновая PCB
Диапазон частот	100 МГц – 1 ГГц (типичный RF-диапазон)	1 ГГц и выше (микроволновый диапазон, обычно 3–30 ГГц)
Тип сигнала	Низко- и среднечастотные RF-сигналы (FM, Wi-Fi, Bluetooth, Zigbee)	Высокоскоростные, высокочастотные сигналы (радарные волны, миллиметровые волны, спутниковая связь)
Основные материалы	Rogers 4350B, Taconic TLX, Isola FR408HR — стандартные материалы RF PCB	RT/duroid® 5880, RO3003, RO4003 — специализированные материалы для микроволновых PCB
Свойства материалов	Средняя диэлектрическая проницаемость (Dk ≈ 3.4–4.2), средние потери (Df ≈ 0.004–0.009)	Низкая Dk (≈ 2.2–3.0), крайне низкий Df (≈ 0.0009–0.003) для минимальных потерь сигнала
Структура слоёв	Может быть 2-слойной или многослойной; подходит для стандартных RF-плат	Обычно многослойная структура с жёсткими требованиями к разводке и изоляции
Области применения	Беспроводные модули, Bluetooth-устройства, RF-пульты, RF-трансиверы	Спутниковые системы, 5G mmWave модули, военные радары, аэрокосмическая связь
Сложность проектирования	Умеренная, с использованием стандартных правил RF-проектирования	Высокая сложность, строгие требования к разводке и согласованию импеданса
Стоимость и производство	Стандартные процессы PCB, умеренная стоимость	Сложное производство, строгие допуски, более высокая стоимость из-за требований к материалам и характеристикам



Понимание этих различий помогает инженерам и разработчикам выбрать подходящие материалы RF PCB и тип платы в зависимости от конкретного диапазона частот и области применения. Выбор между стандартной радиочастотной платой и высокопроизводительной микроволновой PCB играет ключевую роль в обеспечении качества сигнала и общей надёжности системы.



Выбор надёжного производителя RF PCB



Перед тем как выбрать производителя RF PCB, необходимо учитывать несколько важных факторов:



Опыт



Не стоит сотрудничать с компанией, не имеющей опыта в производстве RF-плат. Качество и стабильность обычно достигаются с опытом. Опытные производители используют современные технологии и оборудование при изготовлении высокочастотных PCB.



Благодаря опыту снижается вероятность отказа RF-платы. Для достижения наилучших результатов рекомендуется выбирать производителя с богатым опытом в данной области.



Сертификация



Качество должно быть одним из ключевых критериев при выборе производителя RF PCB. В первую очередь следует обратить внимание на систему управления качеством (QMS). Минимальным требованием является наличие сертификата ISO 9001, который подтверждает базовую систему управления качеством.



В неё входят рабочие инструкции, процедуры, процессы, руководства по качеству, политика качества, превентивные меры и т.д. Дополнительные сертификаты, подтверждающие компетентность компании, включают ISO 13485, A-610, A-600 и IPC J-STD.



Технические возможности



Важно сотрудничать с производителем RF PCB, обладающим высокими техническими возможностями, таким как PCBfast. Эти возможности включают грамотное проектирование и выбор материалов, современные технологии обработки, строгий контроль качества и наличие современного оборудования.



Разумная цена



Перед началом сотрудничества необходимо понимать стоимость услуг. Для этого можно сравнить предложения различных производителей, изучив их сайты и оценив уровень цен на рынке.



Заключение



Проектирование и производство RF PCB требуют правильного выбора материалов, соблюдения правил проектирования и применения соответствующих производственных процессов. Именно поэтому важно работать с надёжным производителем RF PCB, таким как PCBfast.
