Гибкие печатные платы: типы, проектирование и применение

Гибкие печатные платы (Flexible PCBs) могут изгибаться и принимать форму криволинейных и тесных пространств. Они состоят из тонких слоёв меди, нанесённых на гибкую плёнку, что позволяет инженерам создавать более компактные устройства. Такие платы широко используются в камерах, смартфонах и медицинском оборудовании. Возможность изгиба и складывания открывает новые варианты компоновки и обеспечивает высокую надёжность передачи сигналов.

Гибкие PCB помогают уменьшить размеры и вес устройств. Дизайнеры могут создавать более тонкую и лёгкую электронику, а носимые устройства становятся удобнее и прочнее. Производители сокращают количество этапов сборки, что экономит время на производственных линиях. Кроме того, гибкие платы устойчивы к движениям и механическим нагрузкам в повседневной эксплуатации. Эта технология широко применяется в электромобилях, дронах и системах умного дома, способствуя развитию новых продуктов.

Продолжайте читать, чтобы узнать об основных типах гибких печатных плат, их структуре, преимуществах и недостатках. Мы также сравним их с традиционными жёсткими платами и объясним, почему стоит рассмотреть использование гибких PCB.

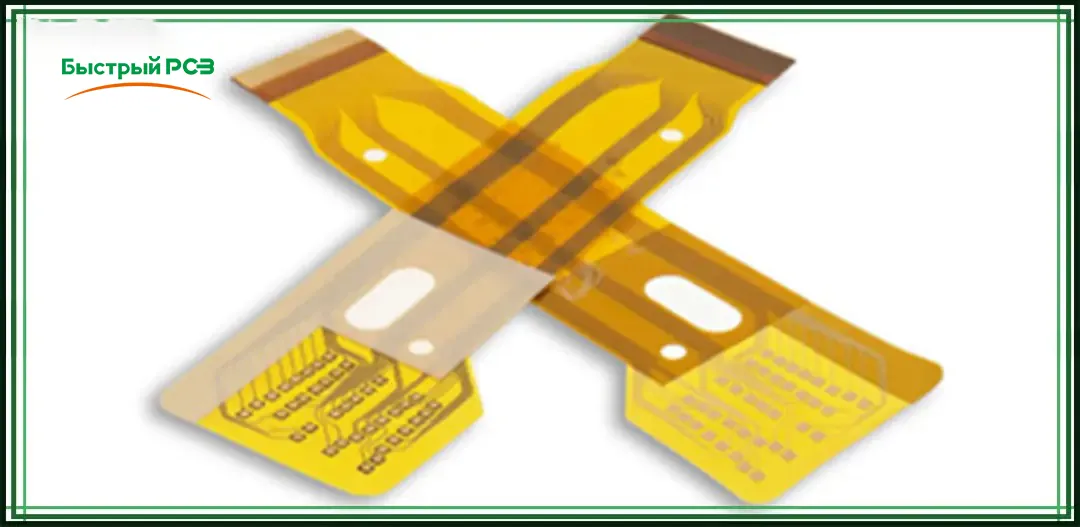

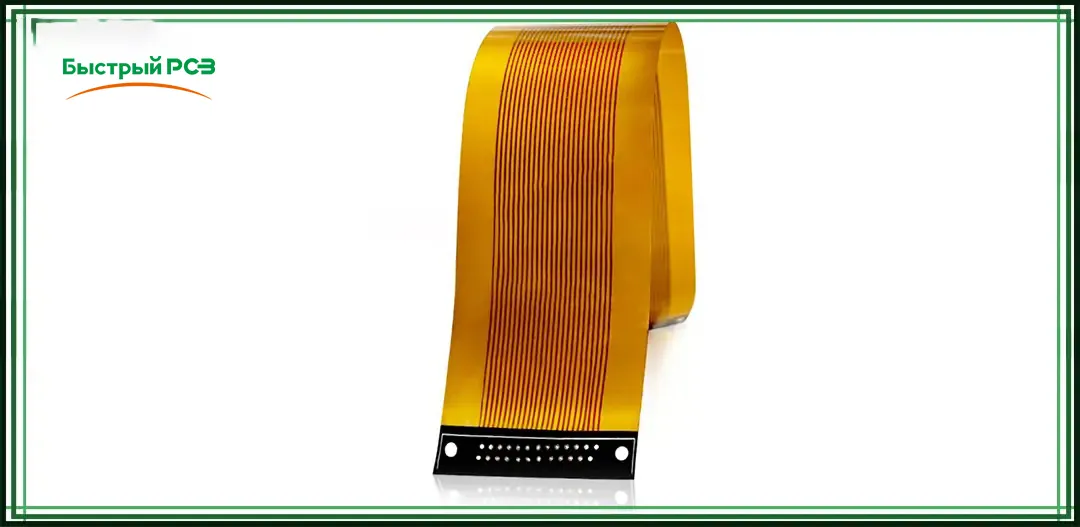

Что такое гибкая печатная плата?

Гибкая печатная плата (PCB) — это тонкая электронная плата, выполненная на гибкой основе. Она содержит медные дорожки, по которым передаются питание и сигналы. Основа может изгибаться, скручиваться или оборачиваться вокруг компонентов. Её можно адаптировать под ограниченные или криволинейные пространства, что делает такие платы идеальными там, где обычные жёсткие платы не подходят.

Жёсткие PCB изготавливаются на твёрдой подложке, которая не гнётся и сохраняет форму под нагрузкой. В отличие от них, гибкие PCB могут изгибаться и адаптироваться к движению или компактным конструкциям. Их можно складывать внутри небольших устройств, уменьшая необходимость в разъёмах и кабелях. Это снижает вес и упрощает сборку, открывая новые возможности для проектирования.

В качестве основы для гибких плат используются материалы, такие как полиимид или полиэстер. Медная фольга соединяется с этой основой с помощью специальных клеёв, а защитный слой (coverlay) предохраняет дорожки, сохраняя гибкость. Иногда добавляются усилители (stiffeners) для фиксации компонентов, а также дополнительные защитные плёнки для изоляции и прочности. Количество слоёв и толщина варьируются в зависимости от требований к гибкости и долговечности.

Гибкие PCB применяются в камерах, смартфонах, носимой электронике и сенсорах. Их можно встретить в медицинских сканерах, умных очках и дронах. В автомобильной промышленности они используются в приборных панелях и датчиках, а в космической технике — благодаря лёгкости и способности к изгибу. Гибкие платы также незаменимы в робототехнике, где требуется движение.

Типы гибких печатных плат

Существует множество типов гибких PCB, применяемых в различных электронных устройствах и компонентах. Рассмотрим некоторые из них подробнее.

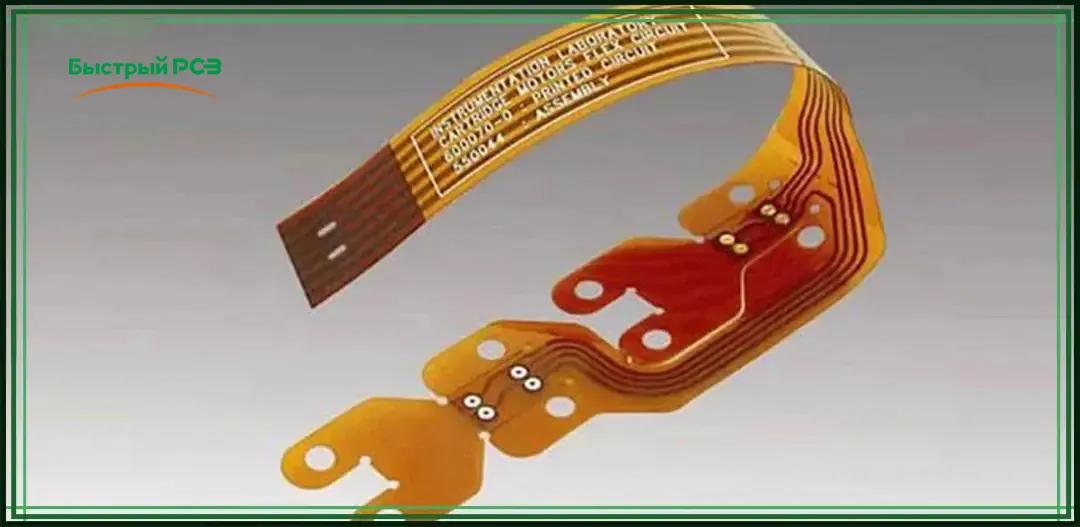

Односторонняя гибкая плата (Single-sided Flex PCB)

Односторонняя гибкая печатная плата размещает медные проводники только с одной стороны тонкой плёнки. Полиимидная плёнка служит носителем сигналов, когда плата изгибается в ограниченном пространстве. Защитный слой (coverlay) предохраняет дорожки и обозначает зоны изгиба. Такая конструкция позволяет получить тонкую плату с доступной стоимостью для простых электронных соединений.

Инженеры обычно используют односторонние гибкие платы для шлейфов датчиков, LED-лент и базовых сигнальных соединений. Плата либо изгибается один раз при производстве, либо остаётся плоской. Замена жгутов и кабелей одной гибкой платой уменьшает занимаемое пространство и снижает вес системы. Один слой меди также позволяет производителям сохранять низкую стоимость и простоту изготовления, особенно при небольших партиях.

Однако такая конструкция не поддерживает сложную разводку без дополнительных перемычек. Все трассы должны быть тщательно спланированы, чтобы избежать пересечений. Для дополнительных соединений требуются перемычки или внешние провода. Использование усилителей (stiffeners) увеличивает толщину платы, так как они служат для крепления компонентов или соединительных элементов.

Двусторонняя гибкая плата (Double-sided Flex PCB)

Двусторонняя гибкая печатная плата имеет медные слои с обеих сторон основы. Межслойные соединения обеспечиваются сквозными отверстиями (through-holes) и микровиями. Это увеличивает возможности трассировки в том же ограниченном пространстве. Обе стороны платы защищены coverlay, который также усиливает зоны, подверженные изгибу. При средней сложности схемы и плотности сигналов плата остаётся достаточно тонкой.

Двусторонние гибкие PCB используются в сканерах штрих-кодов, кабелях камер и светодиодной подсветке. Дополнительный слой позволяет лучше разделять питание и сигнальные линии, улучшая производительность. Производственные процессы, включающие сверление и металлизацию, делают такие платы дороже по сравнению с односторонними. Однако гибкость в размещении компонентов и разводке критических цепей даёт дизайнерам значительные преимущества.

Проектирование зон изгиба требует тщательной проработки, чтобы предотвратить растрескивание переходных отверстий. Виа следует размещать вне зон изгиба, а также использовать усиленные отверстия в защитном слое. Технологические требования производителя определяют ширину дорожек для обеспечения надёжности при изгибе. Соблюдение этих правил позволяет достигать высокой плотности монтажа при сохранении долговечности в носимых и складных устройствах.

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Многослойная гибкая плата (Multi-layered Flex PCB)

Многослойная гибкая печатная плата объединяет три и более медных слоя внутри гибких плёнок. Внутренние слои меди включают силовые и заземляющие полигоны, которые помогают снижать уровень шума. Соединение между слоями осуществляется с помощью слепых и скрытых микровий, что позволяет экономить пространство. Поверх всей структуры наносится защитный слой (coverlay), который защищает медные дорожки от износа при изгибе.

Такой тип гибких PCB широко применяется в высокоскоростных схемах, RF-модулях и компактных соединениях камер. В тонком и гибком корпусе размещаются слои питания, заземления и передачи сигналов. Это обеспечивает лучшую целостность сигнала и контроль электромагнитных помех (EMI), однако требует более высоких затрат. Производственный процесс требует высокой точности совмещения слоёв, контролируемого давления при ламинации и строгого температурного режима для каждого клеевого слоя.

Раннее определение количества слоёв крайне важно, так как их увеличение приводит к росту толщины и усложнению процессов травления. Критические сигнальные цепи следует размещать на внутренних слоях для их защиты при изгибе. Количество слоёв также влияет на минимальный радиус изгиба, что необходимо учитывать при проектировании. Грамотный баланс между надёжностью и гибкостью позволяет обеспечить стабильную работу платы в долгосрочной перспективе.

Гибкие печатные платы (Flex PCB)

Любая электронная схема, в которой используется гибкая плёночная подложка, относится к гибким печатным платам (flex PCB). Конструкция таких плат может включать как простые однослойные решения, так и сложные многослойные структуры. Выбор материалов и толщины меди зависит от предполагаемого количества изгибов. Статические гибкие платы рассчитаны на одноразовый изгиб, тогда как динамические должны выдерживать постоянные циклы сгибания.

Статические гибкие платы чаще всего используются в модулях камер и смартфонов, где их сгибают один раз и фиксируют в заданной форме. В то же время подвижные соединения и складные дисплеи требуют динамических гибких плат, способных работать в условиях постоянного движения. Для этого применяются специальные конструктивные решения, включая снятие напряжений в медных дорожках и создание нейтральной линии изгиба. Такие платы могут выдерживать тысячи циклов изгиба без повреждений.

Выбор гибкой PCB позволяет сбалансировать требования к подвижности и стоимость продукта. Платы для одноразового изгиба стоят дешевле, чем конструкции, рассчитанные на длительную динамическую работу. Подбор подходящей плёнки, защитного слоя (coverlay) и формы проводников зависит от условий эксплуатации и бюджета. Обычно эти решения принимаются совместно с производителем.

Гибкая плата с усилителем (Flex with stiffener(s))

Жёсткие участки, закреплённые на гибкой плате, выполняют роль усилителей (stiffeners) и служат опорой для тяжёлых компонентов и разъёмов. В качестве материалов для усилителей используются FR4, полиимид или тонкие металлические пластины. Они приклеиваются в местах, где требуется жёсткая поверхность для монтажа или дополнительная прочность. Сочетание гибких и жёстких зон в конструкции позволяет устанавливать разъёмы без повреждения гибкой основы.

В процессе проектирования необходимо размещать усилители под краями платы, а также под контактными площадками разъёмов и тестовыми точками. Плата вырезается с учётом небольших зазоров, чтобы сохранить возможность изгиба в соседних областях. Клеевые слои обеспечивают надёжное крепление усилителей и предотвращают расслоение или образование неровностей. Переходы между усиленными участками покрываются защитным слоем (coverlay), обеспечивая плавный изгиб.

Добавление усилителей увеличивает толщину платы в определённых местах, поэтому важно учитывать доступность для сборочного оборудования. Необходимо корректировать параметры трафаретов для нанесения паяльной пасты и настройки оборудования pick-and-place. Эти дополнительные меры позволяют обеспечить точное размещение компонентов и надёжность паяных соединений, несмотря на движение гибкой части платы.

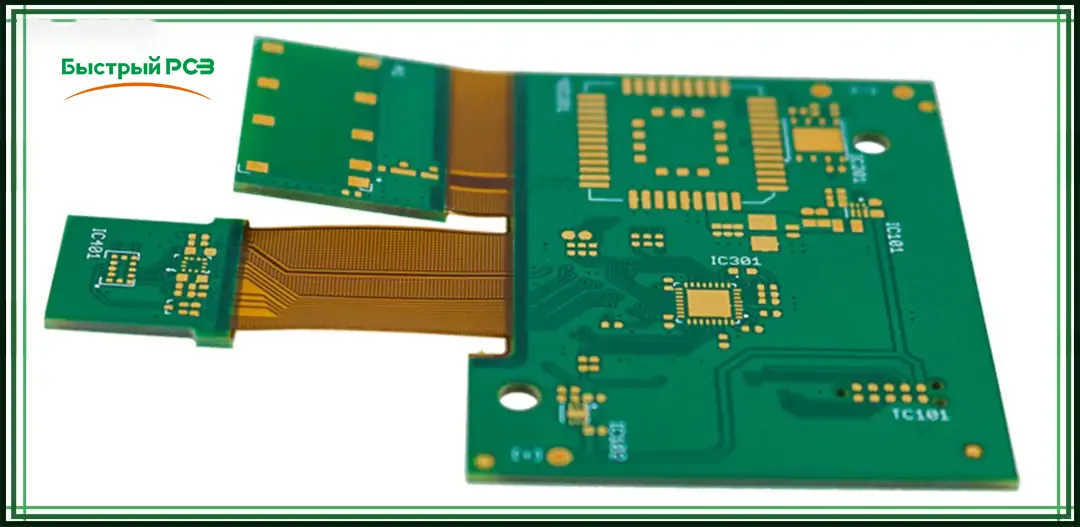

Жёстко-гибкая печатная плата (Rigid-flex PCB)

Жёстко-гибкая печатная плата сочетает в себе жёсткие и гибкие участки в одной конструкции. В процессе производства гибкие плёнки размещаются между жёсткими слоями, после чего вся структура склеивается в единое целое. Такая гибридная конструкция позволяет отказаться от кабелей, поскольку жёсткие участки соединяются между собой гибкими перемычками. Плата сохраняет прочность в одних зонах и гибкость в других.

Жёстко-гибкие PCB широко применяются в аэрокосмической отрасли, медицинских имплантах и военной технике. Они эффективно работают в сложных условиях, где требуются разные уровни жёсткости. Жёсткие области поддерживают тяжёлые компоненты, а гибкие участки выполняют функции кабелей или обеспечивают возможность складывания. Производство требует высокой точности соединения слоёв, контролируемой ламинации и точного совмещения медных слоёв.

Проектирование жёстко-гибких плат начинается с определения механических требований и профиля изгиба. На этапе разработки задаются плоские зоны и области, которые должны сгибаться. CAD-инструменты должны поддерживать как жёсткие, так и гибкие стек-ап структуры. Тщательное проектирование позволяет создать единую конструкцию, уменьшающую вес, экономящую пространство и упрощающую процесс сборки.

Структура гибких печатных плат

Конструкция гибкой платы напоминает тонкий многослойный «сэндвич» с возможностью изгиба. Основным элементом является гибкая подложка, на которую наносится медная фольга для формирования электрических цепей.

Клеевые слои выполняют функцию связующего материала, удерживая элементы схемы на месте при изгибе. Медные дорожки защищаются от износа и влаги с помощью верхнего защитного слоя (coverlay).

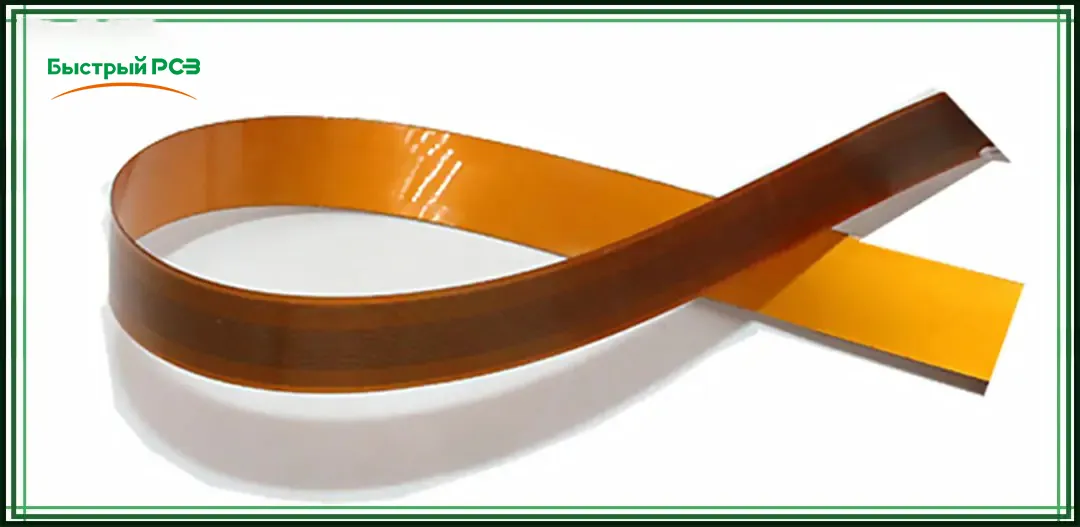

Насколько можно согнуть печатную плату (PCB)?

Радиус изгиба определяет максимальную кривизну гибких плат. Стандартное правило — радиус изгиба должен быть примерно в 10 раз больше толщины платы. Например, радиус 1 мм считается минимальным для безопасного изгиба платы толщиной 0,1 мм без повреждений. При однократном изгибе допустимо уменьшить этот показатель до 5× толщины, однако это увеличивает риск растрескивания платы.

Выбор материалов напрямую влияет на гибкость. Полиимид сохраняет прочность при нагреве и выдерживает многократные циклы изгиба. Полиэстер больше подходит для статических изгибов. Толщина меди также играет важную роль: более тонкая медь легче гнётся и требует меньшего механического напряжения.

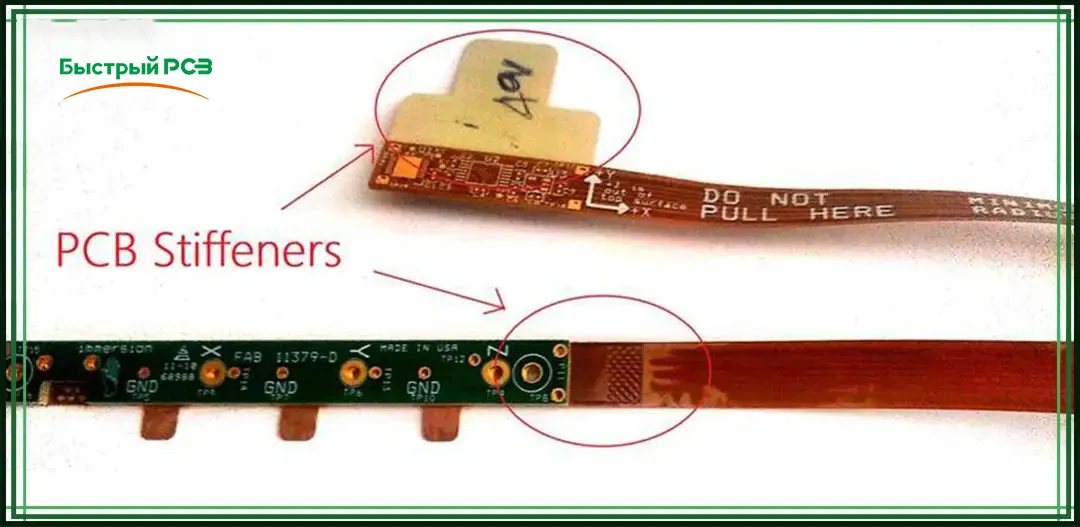

Роль усилителей (stiffener) в конструкции гибких PCB

Усилители (stiffener) используются для обеспечения плоскостности и стабильности площадок под компоненты. Обычно их размещают под разъёмами, микросхемами и тестовыми точками. При отсутствии усилителей во время изгиба возможны трещины в паяных соединениях. Для крепления усилителей рекомендуется использовать термостойкий клей, чтобы зафиксировать компоненты и предотвратить движение платы в этих зонах.

Наиболее распространённые материалы для усилителей — FR4, полиимид и алюминий. FR4 обеспечивает жёсткую основу при низкой стоимости. Полиимид лучше согласуется с гибкостью подложки. Алюминий используется там, где требуется дополнительная прочность, например, в области разъёмов. Перед изгибом усилители необходимо правильно формовать, оставляя технологические отступы (reveal edges). Их размещают либо под компонентами, либо по краям платы для оптимизации сборки.

Добавление усилителей увеличивает толщину отдельных участков платы, поэтому на этапе проектирования важно учитывать высоту компонентов и зазоры при сборке. Для защиты от внешних воздействий края усилителей покрывают лентой или защитным слоем (coverlay). Размещение краёв усилителей под защитным слоем улучшает качество трассировки и предотвращает отслаивание в зоне перехода между жёсткой и гибкой частью платы.

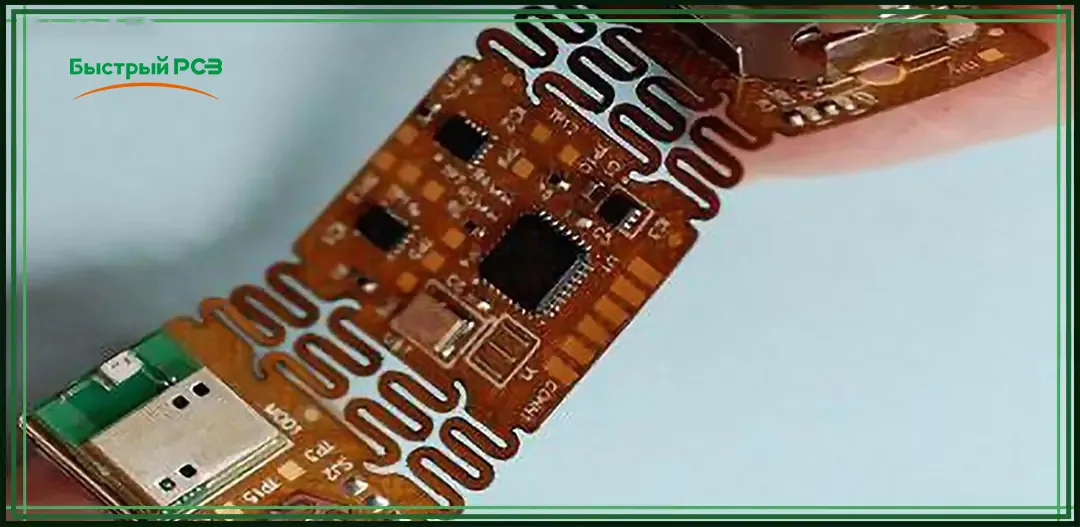

Советы по проектированию гибких печатных плат (Flexible PCB)

Планируйте ширину дорожек и расстояние между ними на раннем этапе проектирования. Более широкие дорожки проводят больший ток, но увеличивают жёсткость платы. Узкие дорожки позволяют добиться меньшего радиуса изгиба, однако ограничивают токовую нагрузку. Соблюдайте равномерные зазоры, чтобы избежать коротких замыканий при изгибе. Минимальные значения должны соответствовать возможностям вашего производителя.

Заранее определяйте зоны изгиба и размещайте чувствительные цепи вдали от них. Линии изгиба должны проходить в местах с плавным изгибом платы. Избегайте размещения переходных отверстий (vias) в зонах сгиба. Добавляйте разгрузочные структуры, например «dog-bone» формы на концах дорожек — это снижает механическое напряжение и предотвращает трещины при изгибе.

По возможности размещайте компоненты вне зон изгиба. Используйте SMD-компоненты с низким профилем. Если размещение в зоне изгиба неизбежно, применяйте гибкие соединители или разъёмы с нулевым усилием вставки (ZIF). Высокоскоростные или чувствительные сигналы разводите в стабильных участках платы, чтобы снизить искажения из-за деформации.

Выбирайте CAD-инструменты, поддерживающие проектирование гибких плат и моделирование изгибов. Многие системы позволяют задавать нейтральные линии изгиба и визуализировать напряжения в меди. Определяйте стек (stack-up), включая подложку, клеевой слой, медь и защитное покрытие (coverlay). Экспортируйте данные по изгибам в механические CAD-системы для проектирования корпуса — это поможет заранее выявить проблемы с размещением и совместимостью.

Преимущества гибких печатных плат (Flexible PCB)

Гибкие печатные платы обладают рядом преимуществ, позволяющих создавать компактные конструкции с минимальным количеством компонентов. Основные плюсы:

• Экономия пространства за счёт возможности складывания платы в ограниченных местах

• Снижение веса устройства благодаря использованию тонких материалов

• Уменьшение количества кабелей и разъёмов в конструкции

• Сокращение этапов сборки и ускорение производства

• Повышенная долговечность в устройствах с подвижными частями благодаря способности к изгибу

• Снижение затрат на транспортировку за счёт меньшего веса конечного продукта

Недостатки гибких печатных плат

Несмотря на многочисленные преимущества, у гибких PCB есть и определённые недостатки:

• Более высокая стоимость материалов и специализированных процессов производства

• Требуется аккуратное обращение и использование специальных приспособлений для сборки

• Ограничения по нагрузке в зонах изгиба

• Необходимость использования усилителей (stiffener) для тяжёлых разъёмов и компонентов

• Требуется тщательное тестирование и инспекция для раннего выявления повреждений от изгиба

Гибкие PCB vs. Жёстко-гибкие PCB

Хотя гибкие (flex) и жёстко-гибкие (rigid-flex) печатные платы выполняют схожие функции, их методы производства отличаются. В следующей таблице представлены основные различия между fГибкие PCB vs. Жёстко-гибкие PCB.

Услуги по изготовлению прототипов гибких PCB от PCBfast

Сервис быстрого прототипирования гибких печатных плат (flex PCB) от PCBfast способен справляться с проектами любой сложности. Вы можете отправить Gerber-файлы и спецификацию слоёв (stack-up) через нашу онлайн-платформу. Наши инженеры выполняют проверку дизайна (DFM) и дают рекомендации по радиусу изгиба, ширине дорожек и параметрам проходов в защитном слое (coverlay). Связь между вами и производителем осуществляется в режиме реального времени через email и онлайн-чат.

PCBfast использует высокоточные лазерные установки для обработки прототипов, после чего медная фольга наносится на полиимидную плёнку с помощью прецизионных процессов. В соответствии с требованиями проекта выполняется ламинирование защитного слоя (coverlay) и установка усилителей (stiffener). Наше собственное сборочное подразделение выполняет пайку компонентов и проводит функциональные испытания, включая тесты на циклы изгиба. Итоговый отчёт включает фотографии, протоколы испытаний и полную документацию.

Заключение

Технология гибких печатных плат открывает новые возможности для разработки изделий за счёт уменьшения габаритов, снижения веса и упрощения сборки. В зависимости от требований проекта можно выбрать односторонние, многослойные или жёстко-гибкие конструкции. Надёжность при механических нагрузках достигается благодаря грамотному выбору материалов, трассировки и параметров изгиба.

Компании-производители, такие как PCBfast, обеспечивают экспертную поддержку, быстрое прототипирование и эффективное серийное производство. Правильный выбор типа гибкой платы позволяет разрабатывать компактные и динамичные устройства быстро и с высокой степенью уверенности.
