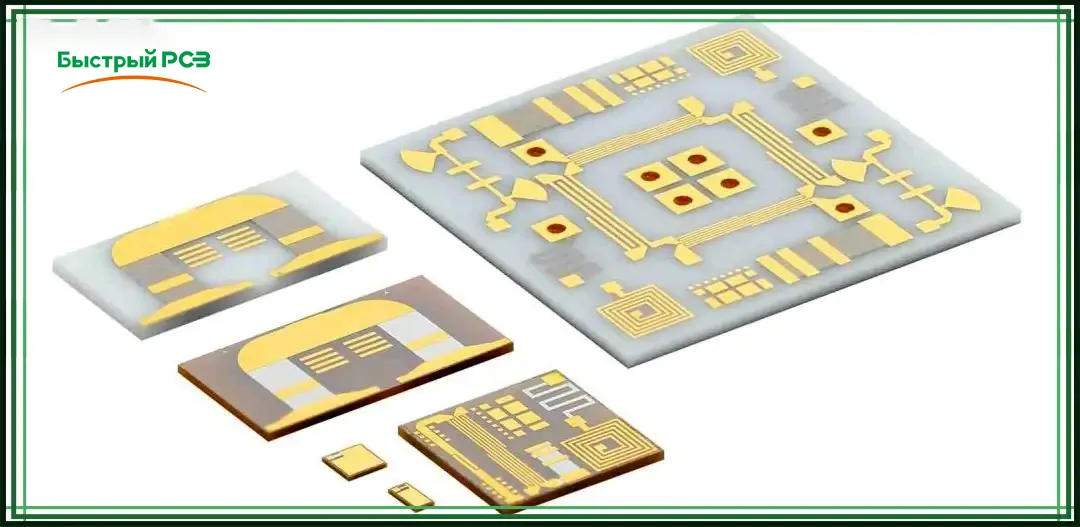

Обзор керамических печатных плат (Ceramic PCB)



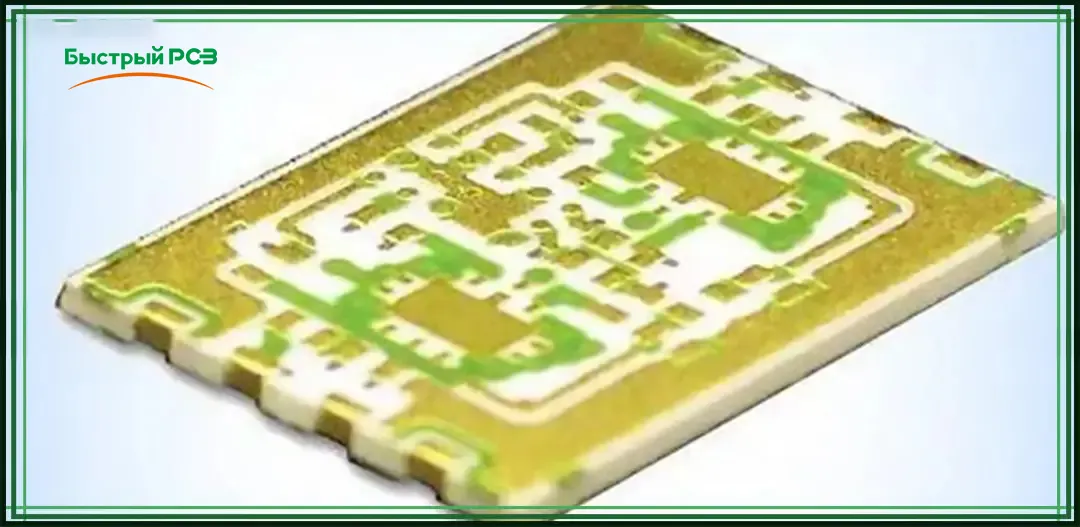

Керамическая подложка печатной платы — это специальная плата, в которой медная фольга напрямую соединяется с поверхностью керамики (с одной или двух сторон) из оксида алюминия (Al₂O₃) или нитрида алюминия (AlN) при высоких температурах.



Полученная ультратонкая композитная подложка обладает отличной электрической изоляцией, высокой теплопроводностью, превосходной паяемостью и высокой прочностью сцепления. Она позволяет формировать различные схемные рисунки и выдерживает большие токовые нагрузки.



Поэтому керамические подложки стали базовым материалом для высокомощных силовых электронных схем и технологий межсоединений.



Появление керамических подложек открыло новый этап развития отрасли теплоотвода. Благодаря таким преимуществам, как высокая эффективность рассеивания тепла, низкое тепловое сопротивление, длительный срок службы и высокая электрическая прочность, а также с развитием технологий производства и оборудования, стоимость продукции стала более доступной. Это значительно расширило области применения в LED-индустрии, включая:



•  индикаторы бытовой техники



•  автомобильное освещение



•  уличные фонари



•  наружные рекламные экраны



Успешное развитие керамических подложек обеспечивает более качественные решения для внутреннего и наружного освещения и открывает более широкие перспективы для рынка LED в будущем.





Типы керамических печатных плат по материалам



Керамические PCB классифицируются по используемым материалам. Наиболее распространённые:



•  оксид алюминия (Al₂O₃)



•  нитрид алюминия (AlN)



•  нитрид кремния (Si₃N₄)



Они отличаются по теплопроводности, изоляционным свойствам и механической прочности. Выбор подходящего материала позволяет оптимально адаптировать плату под конкретные условия применения.



1. Керамическая PCB на основе оксида алюминия (Alumina)



Подложка из оксида алюминия — самый распространённый материал в электронной промышленности.



Это связано с:



•  высокой механической прочностью



•  хорошей химической стабильностью



•  сбалансированными тепловыми и электрическими характеристиками



•  доступностью сырья



Такие подложки подходят для различных технологических процессов и могут изготавливаться в сложных трёхмерных формах.



2. Керамическая PCB на основе оксида бериллия (Beryllium Oxide)



Оксид бериллия обладает более высокой теплопроводностью по сравнению с алюминием, поэтому используется в задачах, требующих эффективного теплоотвода.



Однако:



•  при температурах выше 300 °C его характеристики быстро ухудшаются



•  высокая токсичность ограничивает его широкое применение



Керамика на основе оксида бериллия применяется в:



•  подложках для интегральных схем



•  высокомощных газовых лазерах



•  корпусах радиаторов транзисторов



•  микроволновых выходных окнах



•  нейтронных замедлителях



3. Керамическая PCB на основе нитрида алюминия (AlN)



Нитрид алюминия (AlN) обладает двумя ключевыми свойствами:



•  высокой теплопроводностью



•  коэффициентом теплового расширения, близким к кремнию (Si)



Недостатком является то, что даже очень тонкий оксидный слой на поверхности может ухудшать теплопроводность. Только при строгом контроле материалов и технологических процессов можно получить подложки AlN с высокой стабильностью характеристик.



В Китае пока немного технологий, позволяющих производить AlN в больших объёмах (например, как у Sliton), а стоимость AlN остаётся выше по сравнению с Al₂O₃. Это является одним из факторов, сдерживающих его широкое применение. Однако с развитием экономики и технологий это ограничение постепенно будет устранено.



Из вышесказанного следует, что керамика на основе оксида алюминия (Al₂O₃) широко применяется благодаря сбалансированным характеристикам и по-прежнему занимает доминирующее положение в таких областях, как:



•  микроэлектроника



•  силовая электроника



•  гибридная микроэлектроника



•  силовые модули



AlN стабилен при температурах до 2200 °C. Он обладает высокой прочностью при комнатной температуре, которая медленно снижается с ростом температуры. Материал характеризуется:



•  высокой теплопроводностью



•  низким коэффициентом теплового расширения



•  отличной устойчивостью к термошоку



Также он устойчив к эрозии расплавленными металлами, что делает его идеальным материалом для тиглей при плавке и литье чистого железа, алюминия и алюминиевых сплавов.



Нитрид алюминия является хорошим электрическим изолятором с отличными диэлектрическими свойствами и перспективен для применения в электрических компонентах. Покрытие из AlN на поверхности арсенида галлия (GaAs) может защищать его от ионной имплантации при отжиге.



Он также используется как катализатор при превращении гексагонального нитрида бора в кубический нитрид бора. При комнатной температуре медленно реагирует с водой.



Методы получения:



•  синтез из алюминиевого порошка при 800–1000 °C в атмосфере аммиака или азота (получается бело-серый порошок)



•  реакция в системе Al₂O₃–C–N₂ при 1600–1750 °C (светло-серый порошок)



•  газофазная реакция хлорида алюминия с аммиаком



•  осаждение покрытий из системы AlCl₃–NH₃



4. Керамическая PCB на основе нитрида кремния (Si₃N₄)



Компания Rogers Corporation в 2012 году представила новую серию керамических подложек curamik® на основе нитрида кремния (Si₃N₄).



Благодаря более высокой механической прочности по сравнению с другими керамиками, подложки curamik® позволяют конструкторам обеспечивать длительный срок службы изделий в тяжёлых условиях эксплуатации, включая:



•  гибридные автомобили (HEV)



•  электромобили (EV)



•  системы возобновляемой энергетики



Основные преимущества Si₃N₄:



•  предел прочности на изгиб выше, чем у Al₂O₃ и AlN



•  трещиностойкость превосходит даже циркониевые керамики



•  высокая надёжность в условиях термических и механических нагрузок



До настоящего времени надёжность керамических подложек с медным покрытием в силовых модулях ограничивалась низкой механической прочностью, что снижало устойчивость к термоциклированию.



В приложениях с экстремальными нагрузками (например, HEV/EV) традиционные керамические PCB не являются оптимальным выбором. Это связано с тем, что коэффициенты теплового расширения керамики и меди сильно различаются, что вызывает напряжения в зоне соединения при термоциклах и снижает надёжность.



Подложки curamik® на основе Si₃N₄, представленные на выставке PCIM, позволяют увеличить срок службы силовых электронных модулей до 10 раз.



О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Процесс производства керамических печатных плат (Ceramic PCB)



Производство керамических печатных плат включает ряд точных и строго контролируемых этапов. Каждый шаг должен гарантировать, что готовая плата полностью соответствует требованиям и назначению.



1. Анализ требований



Первый этап — это анализ потребностей, включая требуемую прочность, жёсткость и электрические характеристики, такие как проводимость.



2. Выбор подложки



Далее выбирается подходящая керамическая подложка. Как и в любом производстве, разные материалы подходят для разных задач:



•  оксид алюминия (Al₂O₃) — оптимален для проектов с ограниченным бюджетом



•  нитрид алюминия (AlN) и оксид бериллия (BeO) — применяются там, где требуется высокая теплопроводность



3. Лазерное травление и формирование проводников



После выбора подложки выполняется лазерное травление для создания схемных рисунков, по которым будет протекать электрический ток.



Затем, в зависимости от сложности схемы, используется технология толстых или тонких плёнок для формирования проводящих дорожек.



4. Обжиг при высокой температуре



Один из ключевых этапов — обжиг платы при очень высокой температуре. В процессе все слои и материалы сплавляются, образуя единое прочное целое.



5. Сверление и защитное покрытие



Далее выполняется сверление отверстий для монтажа компонентов — как при строительстве миниатюрной системы соединений.



После этого плата покрывается антикоррозионным защитным слоем для повышения надёжности и долговечности.



6. Контроль качества



На финальном этапе команда контроля качества тщательно проверяет и анализирует весь процесс производства.



Каждый шаг требует высокой точности, поскольку даже небольшая ошибка может привести к отказу всей электронной системы.



Именно поэтому мы рекомендуем выбирать надёжного производителя керамических PCB, такого как PCBfast.



Для получения дополнительной информации или расчёта стоимости посетите: www.PCBfast.com.





Преимущества керамических печатных плат



◆ Коэффициент теплового расширения керамической подложки близок к кремниевому чипу, что позволяет отказаться от переходного слоя (Mo-пластины), снизить затраты на материалы и труд, а также уменьшить общую стоимость.



◆ Снижение количества паяных слоёв, теплового сопротивления, пустот (voids) и повышение выхода годной продукции.



◆ При одинаковой токовой нагрузке ширина дорожек (при толщине меди 0,3 мм) составляет всего около 10% от ширины дорожек на обычных печатных платах.



◆ Отличная теплопроводность позволяет создавать более компактные корпуса чипов, значительно повышая плотность мощности и надёжность системы и устройств.



◆ Ультратонкие подложки (0,25 мм) могут заменить BeO, при этом не имеют экологической токсичности.



◆ Высокая токопроводящая способность:



•  при ширине медной дорожки 1 мм и толщине 0,3 мм ток 100 А вызывает повышение температуры примерно на 17 °C



•  при ширине 2 мм и толщине 0,3 мм тот же ток 100 А вызывает повышение температуры всего около 5 °C



◆ Низкое тепловое сопротивление:



•  для подложки 10×10 мм толщиной 0,63 мм — 0,31 K/Вт



•  при толщине 0,38 мм — 0,19 K/Вт



•  при толщине 0,25 мм — 0,14 K/Вт



◆ Высокая электрическая изоляция и пробивное напряжение, что обеспечивает безопасность пользователей и защиту оборудования.



◆ Возможность реализации новых методов корпусирования и сборки, что способствует высокой степени интеграции и уменьшению размеров изделий.





Требования к характеристикам керамических печатных плат (Ceramic PCB)



В электронных устройствах, работающих при высокой мощности, высокой частоте и в экстремальных условиях, традиционные платы на основе FR4 уже не способны удовлетворять строгие требования к теплоотводу, электрическим характеристикам и стабильности. Благодаря высокой теплопроводности, отличной электрической изоляции и высокой надёжности, керамические PCB стали идеальным выбором для нового поколения электронных корпусов и носителей схем. Ниже приведены основные требования к их характеристикам.



Механические свойства



Керамические PCB должны обладать достаточной механической прочностью, чтобы использоваться не только как носитель компонентов, но и как конструкционный элемент. Они характеризуются хорошей обрабатываемостью, высокой точностью размеров и возможностью реализации многослойных структур. Поверхность должна быть ровной, без деформаций, изгибов и микротрещин.



Электрические свойства



Керамические платы должны иметь высокое сопротивление изоляции и высокое напряжение пробоя, а также низкую диэлектрическую проницаемость и малые диэлектрические потери. При этом их характеристики должны оставаться стабильными даже в условиях высокой температуры и влажности, что обеспечивает высокую надёжность работы.



Тепловые свойства



Ключевыми требованиями являются высокая теплопроводность и согласование коэффициента теплового расширения с другими материалами, особенно с кремнием. Кроме того, керамические PCB должны обладать высокой термостойкостью для стабильной работы в условиях тепловых нагрузок.



Прочие свойства



Керамические PCB должны иметь хорошую химическую стабильность, легко поддаваться металлизации и обеспечивать высокую адгезию проводящих слоёв. Они не должны впитывать влагу, должны быть устойчивыми к маслам и химическим веществам, обладать низким уровнем излучения и быть экологически безопасными и нетоксичными. При этом кристаллическая структура должна оставаться стабильной в рабочем температурном диапазоне. Дополнительно важны доступность сырья, зрелость технологий производства, простота изготовления и относительно низкая стоимость.



Области применения керамических печатных плат (Ceramic PCB)



◆ Модули силовых полупроводников высокой мощности; полупроводниковые холодильные устройства, электронные нагреватели; схемы управления ВЧ-мощностью и гибридные силовые схемы.



◆ Интеллектуальные силовые компоненты: высокочастотные импульсные источники питания и твердотельные реле.



◆ Автомобильная электроника, аэрокосмическая техника и военная электроника.



◆ Сборка солнечных панелей; телекоммуникационные системы (АТС, приёмные системы); лазерная техника и другая промышленная электроника.



Почему стоит использовать керамические PCB вместо других плат?



По сравнению с традиционными платами FR4 или металлическими подложками (MCPCB), керамические PCB обладают значительными преимуществами по ряду ключевых параметров.



Их высокая теплопроводность, крайне низкий коэффициент теплового расширения, отличная электрическая изоляция и хорошие характеристики на высоких частотах делают их идеальным выбором для высокопроизводительных и надёжных электронных устройств.



Особенно они подходят для применения в силовой электронике, радиочастотной связи и устройствах, работающих в жёстких условиях эксплуатации.



Показатель	Керамическая PCB	FR4 PCB	Металлическая PCB (MCPCB)
Теплопроводность	Очень высокая (до 180 Вт/м·К в зависимости от материала)	Низкая (около 0,3–0,4 Вт/м·К)	Средняя или высокая (1–10 Вт/м·К в зависимости от основания)
Коэффициент теплового расширения (CTE)	Очень низкий, близок к кремнию — минимальные тепловые напряжения	Высокий — склонен к расширению и деформации	Ниже, чем у FR4, но выше, чем у керамики
Надёжность	Отличная — подходит для высоких температур, напряжений и вибраций	Средняя — подходит для бытовой электроники	Хорошая — оптимальна для задач теплоотвода
Частотные характеристики	Отличные — идеально для RF, СВЧ и высокоскоростных сигналов	Средние — высокие потери на высокой частоте	Умеренные — применимы в некоторых RF-задачах
Электрическая изоляция	Очень стабильная даже при высоком напряжении и температуре	Хорошая, но ухудшается при нагреве и влажности	Зависит от конструкции — обычно требуется изоляция
Стоимость	Выше — но оправдана для сложных и долговечных проектов	Низкая — идеально для стандартных применений	Средняя — оптимальна при требованиях к теплоотводу
Типичные применения	RF-модули, силовая электроника, мощные LED, аэрокосмическая и военная техника	Потребительская электроника, материнские платы ПК, бытовая техника	LED-освещение, преобразователи питания, автомобильная электроника



Здесь видно, что керамические PCB обладают многомерными преимуществами, особенно в областях высокой мощности, высоких частот и высокой надёжности. Они превосходят как FR4, так и MCPCB по ключевым параметрам, что делает керамические печатные платы предпочтительным выбором для многих современных электронных систем.



Заключение



По мере того как электронные устройства становятся всё более компактными и мощными, растёт потребность в эффективных тепловых и электрических решениях. Керамические PCB выделяются своей превосходной производительностью в экстремальных условиях, что делает их незаменимыми для высоконадёжных применений.

Независимо от того, разрабатываете ли вы решения для автомобильной промышленности, аэрокосмической отрасли или мощных LED-систем, правильный выбор производителя и подложки керамической PCB поможет обеспечить долгосрочный успех вашего продукта.
