Поиск надёжного производителя алюминиевых печатных плат

Найти надёжного производителя печатных плат крайне важно, если вы хотите максимально эффективно реализовать свои электронные проекты. Такие компании могут помочь вам на всех этапах — от создания прототипа PCB до сборки готовых плат. Они работают с вами, чтобы гарантировать своевременное выполнение проекта и его высокое качество. Это включает использование передовых технологий для производства печатных плат в строгом соответствии с вашими требованиями.

Среди множества типов печатных плат алюминиевые подложки особенно популярны благодаря отличному теплоотводу и высокой механической стабильности, что делает их идеальными для мощных устройств и LED-применений. Далее давайте подробнее рассмотрим алюминиевые подложки. Но прежде чем углубляться в тему алюминиевых PCB, необходимо получить общее представление о платах с металлическим основанием.

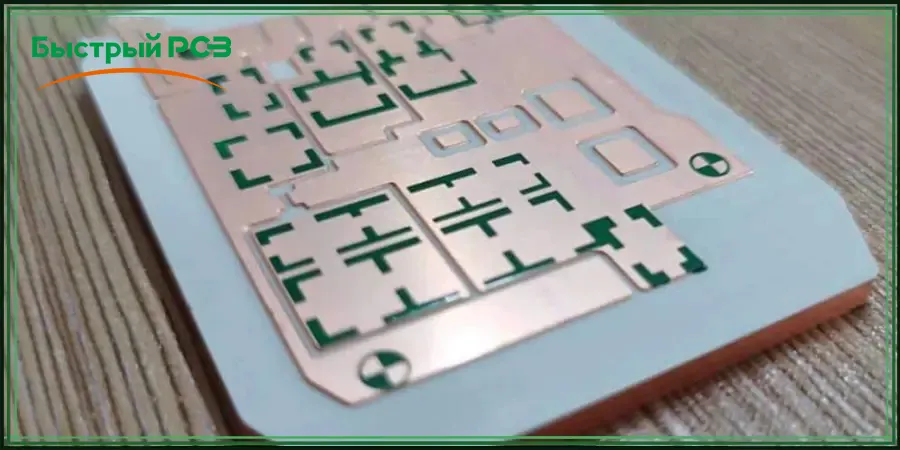

Что такое печатные платы с металлическим основанием (Metal Core PCB)?

Печатные платы с металлическим основанием, также известные как теплопроводящие платы (thermal PCBs), способны выдерживать температуры от 130°C до 200°C в зависимости от используемых материалов. Они обладают более высокой тепловой эффективностью по сравнению с традиционными подложками FR-4 и обеспечивают более быстрое охлаждение. Кроме того, они имеют лучшую теплопроводность и лучше подходят для работы в условиях высоких температур.

Платы с металлическим основанием широко применяются в устройствах, выделяющих большое количество тепла. Особенно полезны они в аэрокосмической отрасли. Их тепловые характеристики позволяют эффективно рассеивать тепло, предотвращая образование перегретых зон возле активных компонентов. Чаще всего такие платы изготавливаются на алюминиевой основе, хотя в некоторых случаях используются медь и сталь. Это связано с тем, что алюминий является нетоксичным материалом с высокой теплопроводностью и возможностью переработки.

Что такое алюминиевая печатная плата (Aluminum PCB)?

Алюминиевая печатная плата, также известная как плата с металлическим основанием или алюминиевым сердечником (metal core PCB / aluminum core PCB), представляет собой печатную плату с алюминиевой подложкой. В отличие от традиционных плат на основе стеклотекстолита FR4, алюминиевая основа обладает хорошей теплопроводностью и эффективно отводит тепло от ключевых компонентов, тем самым повышая стабильность и долговечность платы в условиях высокой мощности и повышенных температур.

Алюминиевые PCB широко используются в областях с высокими требованиями к теплоотводу, таких как светодиодное освещение (LED), силовые модули и автомобильная электроника.

К алюминиевым подложкам предъявляются высокие требования к условиям хранения: их следует хранить в сухой среде с постоянной температурой и в герметичной антистатической вакуумной упаковке, чтобы предотвратить окисление медной поверхности и ухудшение характеристик алюминиевой печатной платы перед процессом SMT.

Почему алюминий используется в печатных платах?

Основная причина использования алюминия в печатных платах — его отличные теплоотводящие свойства. В процессе работы платы выделяется значительное количество тепла, и если оно не отводится своевременно, это может привести к повреждению компонентов или сокращению срока службы устройства.

Кроме того, алюминиевые подложки имеют небольшой вес, что делает их более подходящими для применений, чувствительных к массе, таких как автомобильная и авиационная электроника, по сравнению с медными материалами.

Также алюминий отличается низкой стоимостью и высокой пригодностью к переработке, что делает его более экономичным по сравнению с другими металлическими подложками. Поэтому многие отрасли переходят на использование алюминиевых печатных плат (aluminum clad PCB или aluminum backed PCB) для эффективного решения задач теплового управления.

Как рассчитать толщину алюминиевого слоя?

При проектировании стек-апа алюминиевой печатной платы крайне важно правильно выбрать толщину алюминиевого слоя. Обычно производители алюминиевых PCB предлагают толщину алюминиевой основы от 0,8 мм до 3,0 мм и толщину медного слоя от 1 oz до 3 oz. Конкретная толщина должна определяться исходя из требований по токовой нагрузке и теплоотводу.

Хотя универсальной формулы для точного расчёта толщины алюминиевого слоя не существует, при выборе можно ориентироваться на следующие факторы:

1. Требования к теплоотводу

Для оценки можно использовать формулу теплового сопротивления:

Rθ = t / (k × A)

Где:

Rθ — тепловое сопротивление (℃/Вт)

t — толщина алюминиевого слоя (мм),t=Rθ×k×A

k — теплопроводность алюминия (обычно 200 Вт/м·К)

A — площадь алюминиевой пластины (м²)

2. Механическая прочность

Для плат больших размеров или применений с повышенными требованиями к прочности конструкции (например, в автомобилестроении и промышленной электронике) рекомендуется использовать более толстый алюминиевый слой (например, 2,0–3,0 мм).

3. Требования к общей толщине платы

Если общая толщина платы ограничена (например, 1,6 мм или 2,4 мм), необходимо вычесть толщину медного и диэлектрического слоёв, чтобы определить максимально допустимую толщину алюминиевого слоя.

Если вам требуется прототипирование алюминиевой PCB, рекомендуется обратиться к опытному производителю плат с металлическим основанием (Metal Core PCB), например PCBfast, для получения рекомендаций по тепловому моделированию.

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

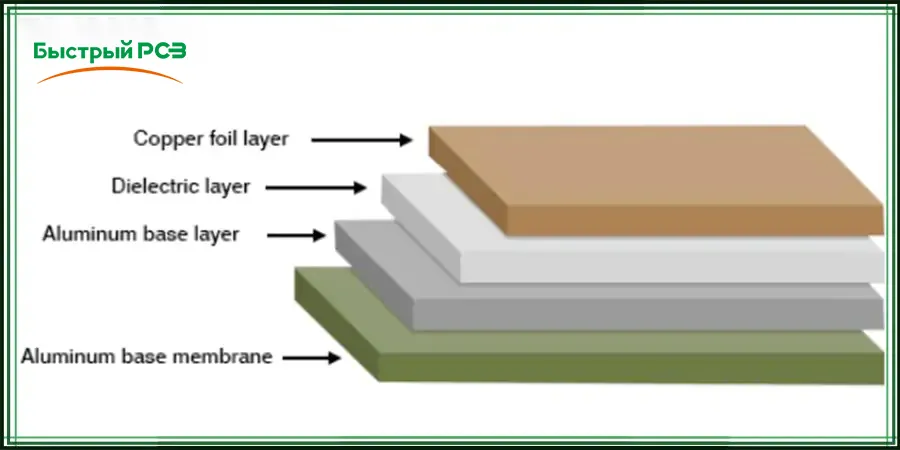

Структура алюминиевой печатной платы (Aluminum PCB)

Структура алюминиевой печатной платы уникальна и значительно повышает её способность к теплоотводу и механическую стабильность. По сравнению с традиционной платой FR4, алюминиевая подложка обладает лучшей теплопроводностью и особенно подходит для высокомощных применений.

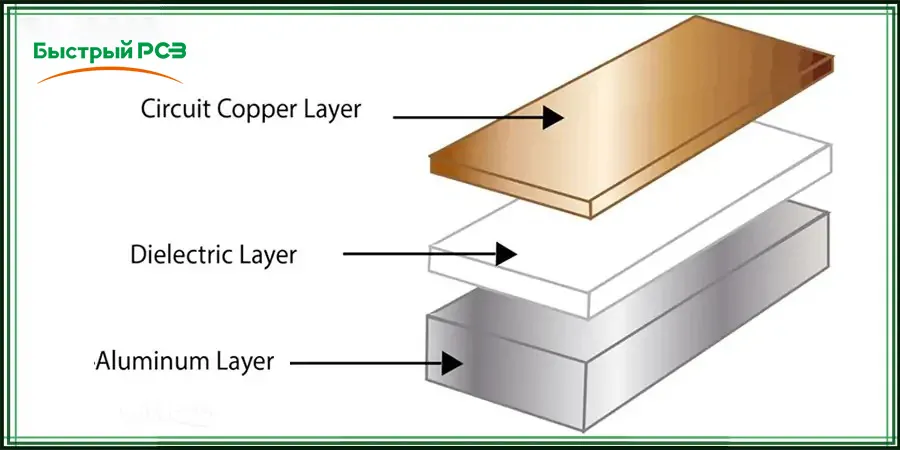

Типичная структура алюминиевой PCB включает:

Слой схемы (Circuit layer):

Медный слой, используемый для формирования электрических соединений. Обычно толщина меди составляет от 1 oz до 3 oz в зависимости от требований проекта.

Изоляционный слой (Insulation layer):

Промежуточный слой с высокой теплопроводностью и отличными электроизоляционными свойствами. Является ключевым элементом для передачи тепла к алюминиевому основанию.

Алюминиевое основание (Aluminum core layer):

Утолщённая алюминиевая база, обеспечивающая эффективный отвод тепла и механическую поддержку конструкции.

Защитный слой с обратной стороны (опционально):

Некоторые алюминиевые PCB имеют защитное покрытие, предотвращающее окисление и повышающее долговечность.

При проектировании структуры алюминиевой печатной платы необходимо учитывать характеристики алюминиевых медно-фольгированных ламинатов (aluminum-based copper clad laminates). Эти материалы специально разработаны для эффективного теплоотвода, при этом теплопроводность изоляционного слоя обычно составляет от 1 W/m·K до 3 W/m·K.

В процессе производства алюминиевых PCB такие параметры, как толщина, тип поверхностной обработки и выдерживаемое напряжение, напрямую влияют на тепловые характеристики и стабильность готовой платы.

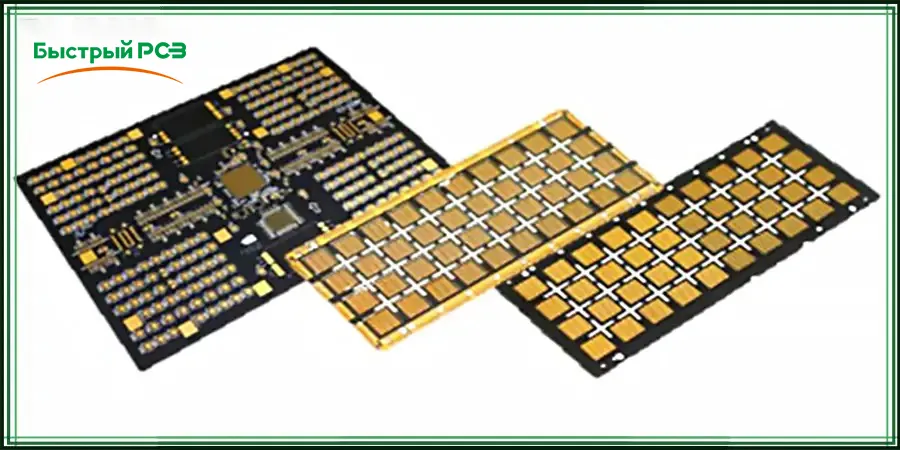

Типы алюминиевых печатных плат (Aluminum PCB)

Для удовлетворения требований различных применений существует несколько типов алюминиевых печатных плат:

Однослойная алюминиевая PCB

Однослойная алюминиевая печатная плата состоит из слоя проводящей медной фольги, изоляционного диэлектрического слоя и алюминиевого основания. Медный слой обычно расположен сверху и напрямую соединён с внешней схемой, а с обратной стороны находится алюминиевая основа для отвода тепла.

Структура однослойной алюминиевой платы проста, стоимость производства низкая, а технология изготовления хорошо отработана. Она в основном используется в изделиях с умеренным тепловыделением, где требуется эффективное охлаждение, но схема при этом остаётся относительно простой.

Алюминиевые PCB имеют короткий производственный цикл, низкую стоимость и высокую надёжность. Однако они не поддерживают сложную разводку и многофункциональную интеграцию, поэтому ограничены простыми схемами. Типичные области применения: уличные светодиодные светильники, LED-модули, маломощные силовые модули, аудиоусилители и др.

Двухслойная алюминиевая PCB

Двухслойная алюминиевая плата имеет два проводящих медных слоя — сверху и снизу — с изоляционным слоем между ними. Электрическое соединение между слоями осуществляется через металлизированные сквозные отверстия (PTH). В основании по-прежнему используется алюминий, обеспечивающий теплоотвод и механическую поддержку.

Двухслойные алюминиевые PCB поддерживают более сложные схемы, включая перекрёстную разводку и более плотное размещение компонентов. Они обеспечивают хороший баланс между теплоотводом и электрическими характеристиками. Такие платы дают большую свободу проектирования, но имеют более сложный производственный процесс и более высокую стоимость по сравнению с однослойными.

Типичные применения: силовые модули средней сложности, автомобильная электроника, платы управления электроинструментами и др.

Многослойная алюминиевая PCB

Многослойные алюминиевые печатные платы состоят из трёх и более слоёв медной фольги, диэлектрических слоёв и алюминиевых оснований, многократно ламинированных между собой. Обычно один или несколько алюминиевых слоёв располагаются в середине конструкции. В некоторых случаях в качестве теплопроводящего ядра используются композитные материалы. Межслойные соединения реализуются с помощью сложных технологий ламинации и металлизации отверстий.

Многослойные алюминиевые PCB применяются в системах с высокой степенью интеграции, высокой плотностью разводки, большой токовой нагрузкой и интенсивным тепловыделением. Они обладают высокой функциональностью и способны удовлетворять требования сложных систем по теплу и электрическим характеристикам.

Однако такие платы сложны в производстве, требуют более длительного времени изготовления и имеют высокую стоимость.

Гибкая алюминиевая PCB (Flexible Aluminum PCB)

Гибкая алюминиевая печатная плата представляет собой гибридную конструкцию, сочетающую локальные гибкие схемы (например, FPC) и алюминиевую основу. Гибкая часть выполнена из материалов типа полиимида, что позволяет изгибать плату в определённых пределах. Жёсткая часть представляет собой алюминиевую основу, обеспечивающую эффективный теплоотвод и механическую поддержку.

Гибкие алюминиевые PCB особенно подходят для компактных устройств, где требуется пространственная гибкость при высоких требованиях к теплоотведению. Такие платы обладают изгибаемой структурой, могут одновременно сгибаться и эффективно рассеивать тепло, объединяя преимущества обоих материалов.

Обычно они применяются в портативных медицинских устройствах, умных носимых устройствах, миниатюрных световых модулях, аэрокосмической электронике и других высокотехнологичных областях.

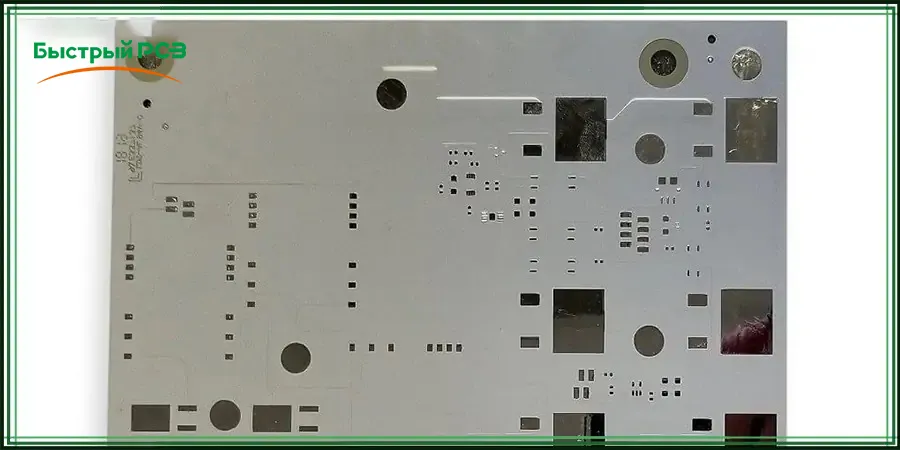

Преимущества алюминиевых PCB

Самым значительным преимуществом алюминиевых печатных плат является их отличная способность к теплоотводу. Алюминиевая основа быстро проводит тепло, что делает такие платы особенно подходящими для областей с высокими требованиями к контролю температуры, таких как светодиодное освещение, силовые преобразователи и автомобильные системы. Помимо тепловых характеристик, алюминиевые PCB обладают высокой механической стабильностью. Их металлическое основание лучше выдерживает вибрации, удары и температурные изменения по сравнению с традиционными стеклотекстолитовыми платами.

Кроме того, важной особенностью алюминиевых плат является их относительно малый вес — несмотря на металлическую основу, они легче многих других типов плат с металлическим основанием. Это делает их подходящими для применений, где одновременно требуются эффективное охлаждение и снижение массы. Более того, алюминий является перерабатываемым материалом, поэтому такие платы более экологичны по сравнению с другими типами PCB и соответствуют современным тенденциям «зелёного» производства.

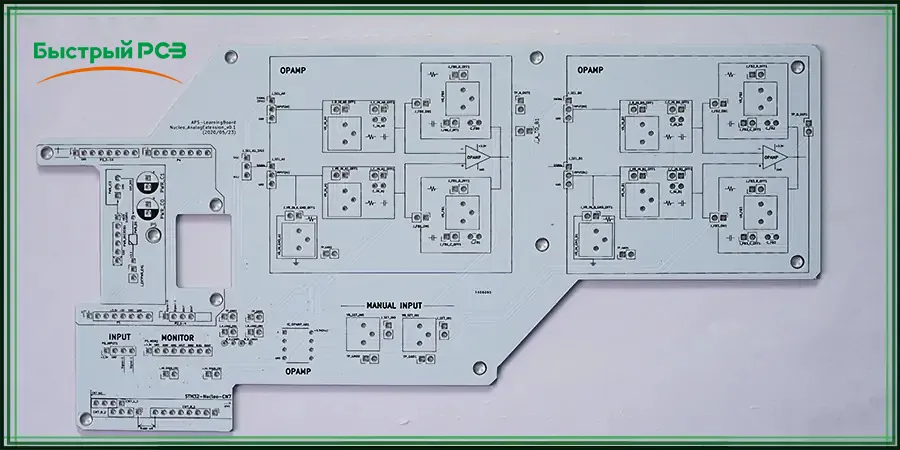

Характеристики алюминиевых PCB

Рабочие характеристики алюминиевых печатных плат во многом зависят от их теплоотводящих свойств. В высокомощных приложениях избыточное тепло может негативно влиять на электронные компоненты и цепи, ускоряя их старение и снижая общую надёжность системы. В худших случаях это может привести к выходу системы из строя. Алюминиевые подложки эффективно решают эти проблемы, поскольку способны отводить и рассеивать больше тепла, чем стеклотекстолитовые материалы.

Кроме того, алюминиевые PCB обладают превосходными механическими свойствами, повышающими прочность и устойчивость печатных плат к внешним воздействиям. Это особенно важно для применений, подверженных вибрациям и перепадам температуры, например, в автомобильной электронике.

С электрической точки зрения алюминиевые PCB имеют проводящий медный слой для передачи сигналов и диэлектрический слой, предотвращающий короткие замыкания. В целом алюминиевые подложки представляют собой высокоэффективный термоэлектрический композитный материал с отличной механической прочностью и высокой долговечностью.

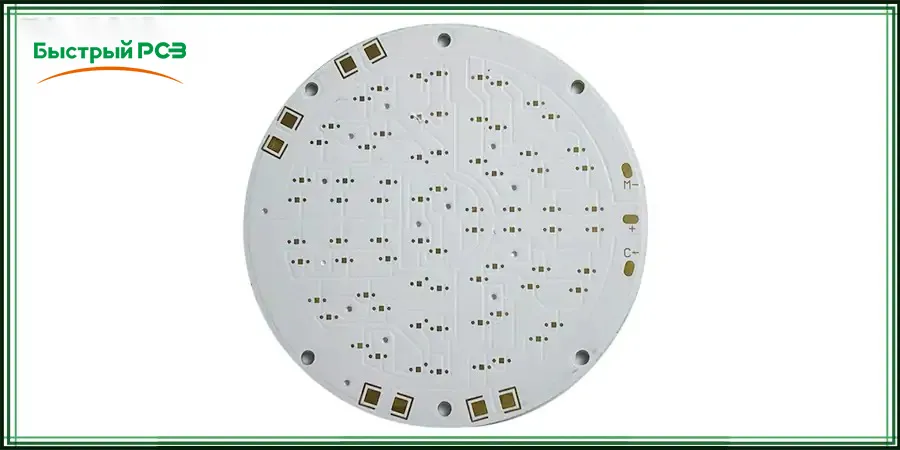

Производство алюминиевых PCB в PCBfast

Как ведущий производитель печатных плат на металлическом основании, PCBfast специализируется на предоставлении высококачественных услуг по изготовлению алюминиевых PCB, удовлетворяя разнообразные потребности клиентов из различных отраслей.

Услуги PCBfast в области алюминиевых подложек включают:

1. Быстрое прототипирование алюминиевых PCB

2. Производство алюминиевых плат различной толщины и с различными типами поверхностной обработки

3. Поддержку как мелкосерийного, так и массового производства без минимального объёма заказа

4. Комплексные решения «под ключ», включая изготовление PCB, закупку компонентов, сборку и тестирование

Независимо от того, нужны ли вам алюминиевые PCB для разработки инновационных LED-продуктов или платы на алюминиевой основе для сложного промышленного оборудования, PCBfast обеспечит гибкую и надёжную поставку.

Как надёжный поставщик алюминиевых PCB, PCBfast работает в различных областях, включая автомобильную промышленность, новую энергетику, медицинскую электронику и потребительскую электронику, помогая клиентам успешно выходить на рынок.

Заключение

Постоянный рост требований к надёжности, теплоотведению и высокой производительности стимулирует быстрое развитие рынка алюминиевых подложек. Благодаря своей прочной структуре, разнообразию типов и широкому спектру применения, алюминиевые PCB трансформируют отрасли, где критически важны эффективное охлаждение и долговечность.

Используя опыт PCBfast, вы можете обеспечить более быстрый вывод продукта на рынок и повысить его надёжность. Сотрудничество с опытным производителем алюминиевых PCB, таким как PCBfast, позволяет компаниям ускорить инновации, повысить качество продукции и получить конкурентное преимущество. Узнайте больше об услугах прототипирования алюминиевых PCB от PCBfast — и позвольте нам помочь вашему продукту быстрее добиться успеха!
