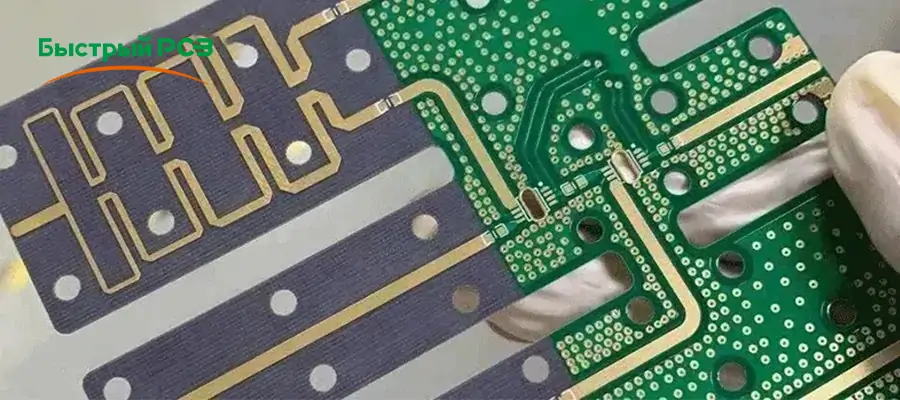

Высокочастотные материалы печатных плат (PCB) и контроль целостности сигнала (Signal Integrity)

Рабочая частота и скорость передачи данных электронных систем постоянно растут, и влияние проектирования высокочастотных PCB на общие электрические характеристики становится всё более значительным. Во многих современных приложениях, таких как связь 5G, автомобильные радары, радиочастотные (RF) модули и промышленная электроника, стабильность и согласованность передачи сигнала являются критически важными. В условиях высоких частот традиционные подходы к проектированию PCB уже не способны полностью удовлетворить реальные требования, что повышает требования к надёжности всей системы.

При этом свойства материалов печатных плат и целостность сигнала являются ключевыми факторами, определяющими характеристики высокочастотных схем. В данной статье мы рассмотрим вопросы целостности сигнала с точки зрения материалов, используемых в высокочастотных PCB.

Что такое целостность сигнала (Signal Integrity) в проектировании высокочастотных PCB?

В проектировании высокочастотных печатных плат (high-frequency PCB) целостность сигнала (signal integrity) означает способность электрического сигнала сохранять свою исходную форму при передаче от источника к приёмнику без значительных искажений, чрезмерного затухания или ошибок синхронизации. Проще говоря, хорошая целостность сигнала означает, что сигнал достигает конечной точки максимально близким к своему первоначальному состоянию.

По мере увеличения рабочей частоты и скорости передачи данных меняется и способ распространения сигналов на печатных платах. В высокочастотных схемах сигналы уже не являются просто изменениями напряжения, а распространяются в виде электромагнитных волн вдоль проводников (traces), опорных слоёв (reference planes), переходных отверстий (vias) и разъёмов (connectors). Поэтому в высокочастотных PCB каждую сигнальную линию следует рассматривать как линию передачи (transmission line), электрические характеристики которой напрямую влияют на целостность сигнала.

Почему целостность сигнала (Signal Integrity) так важна в проектировании высокочастотных PCB?

Это связано с тем, что в низкочастотных схемах незначительные изменения ширины проводников (traces) или параметров материалов обычно не оказывают существенного влияния на целостность сигнала. Однако в высокочастотных или высокоскоростных PCB даже очень небольшие неоднородности могут привести к серьёзным проблемам с сигналом.

В высокочастотных схемах хорошая целостность сигнала обеспечивает:

 • Стабильную и предсказуемую форму сигнала

 • Точную синхронизацию и временные характеристики (timing)

 • Низкий уровень ошибок (bit error rate) в высокоскоростных цифровых системах

 • Стабильность характеристик в RF- и микроволновых схемах

 Если контроль целостности сигнала недостаточен, высокочастотные PCB могут столкнуться с нестабильной работой, снижением надёжности и даже не пройти электрические или EMC-тесты.

 В высокочастотных печатных платах распространённые проблемы целостности сигнала включают:

Целостность сигнала (signal integrity) зависит не только от самой разводки; это задача системного уровня, на которую также влияют следующие факторы:

 • Диэлектрическая проницаемость (Dk) и коэффициент потерь (Df) материалов PCB

 • Структура многослойной платы (stack-up) и проектирование опорных слоёв (reference planes)

 • Конструкция переходных отверстий (vias) и способы межслойных соединений

 • Характеристики разъёмов и интерфейсов устройств

Любые изменения в любом из этих элементов будут влиять на общую целостность сигнала.

Ключевые электрические свойства материалов высокочастотных PCB

При выборе материалов для высокочастотных печатных плат (high-frequency PCB) можно ориентироваться на несколько ключевых электрических параметров, которые напрямую влияют на целостность сигнала (signal integrity). Среди множества параметров наиболее важными являются диэлектрические свойства, характеристики потерь, контроль толщины диэлектрика и стабильность материалов.

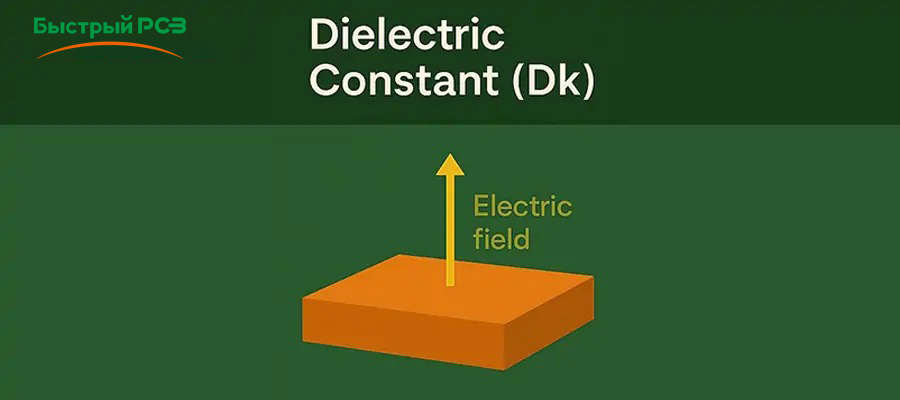

Диэлектрическая проницаемость (Dk)

Диэлектрическая проницаемость (Dk) описывает способность материалов PCB замедлять скорость распространения сигнала по сравнению с вакуумом. В проектировании высокочастотных печатных плат Dk напрямую влияет на скорость распространения сигнала, расчёт импеданса и фазовые характеристики. Как правило, более низкое значение Dk способствует более быстрому распространению сигнала по проводникам (traces), тем самым снижая задержку распространения и повышая точность временных характеристик (timing).

Если значение Dk нестабильно или плохо контролируется, это может привести к колебаниям импеданса, вызывая отражения сигнала, искажение формы сигнала и ошибки синхронизации. Поэтому в материалах для высокочастотных PCB обычно применяются более строгие требования к контролю Dk по сравнению с обычным FR-4.

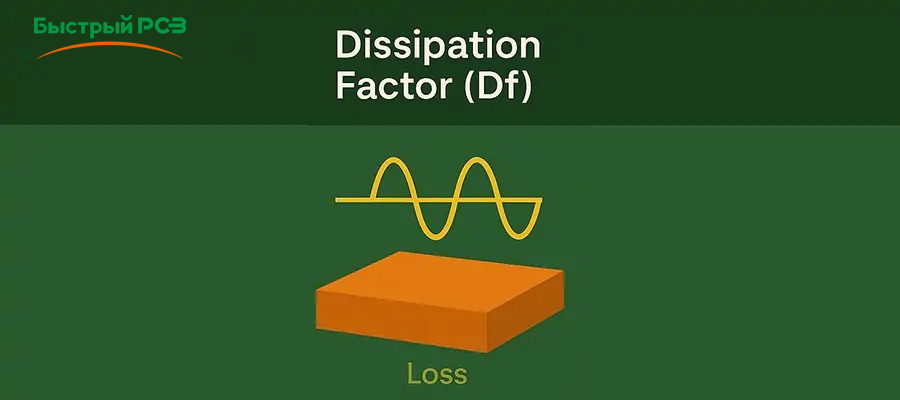

Коэффициент потерь (Df)

Коэффициент потерь (Df), также известный как тангенс угла диэлектрических потерь, используется для оценки доли электромагнитной энергии, которая преобразуется в тепло при распространении сигнала в диэлектрических материалах. Диэлектрические потери являются одним из основных источников затухания сигнала в высокочастотных PCB. С увеличением частоты даже небольшие различия в Df значительно усиливаются на длинных трассах или в высокоскоростных сигнальных каналах, существенно влияя на потери на вставке (insertion loss).

Что касается Df, следует обратить внимание на следующие моменты:

• Чем ниже значение Df, тем меньше потери на вставке

• Df является практически незаменимым параметром в RF-, микроволновых и миллиметровых PCB-приложениях

По сравнению с обычным FR-4, материалы для высокочастотных PCB обычно имеют значительно более низкие значения Df.

Толщина диэлектрика (Dielectric Thickness)

В проектировании высокочастотных PCB контроль толщины диэлектрика между сигнальным слоем и опорной плоскостью (reference plane) имеет решающее значение для поддержания стабильного импеданса. Даже незначительное изменение толщины может привести к изменению характеристического импеданса проводников (traces), вызвать его несогласование и, как следствие, ухудшить целостность сигнала.

Поэтому при производстве материалов для высокочастотных PCB требуется более строгий контроль допусков по толщине, чтобы обеспечить точное согласование импеданса. Если толщина диэлектрика нестабильна, это может привести к следующим проблемам:

 • Импеданс трасс изменяется по длине линии

 • Увеличивается уровень отражения сигнала

 • Снижается повторяемость характеристик между различными партиями PCB

Эффект стекловолоконного плетения (Glass Fiber Weaving Effect)

В медных фольгированных диэлектриках (copper-clad laminate, PCB) стекловолокно используется как армирующий материал, что может приводить к эффекту плетения стекловолокна (glass fiber weaving effect). Из-за неравномерного распределения стекловолокон диэлектрическая проницаемость (Dk) под проводниками может локально изменяться. В высокочастотных приложениях такие изменения могут вызывать фазовые искажения и временные отклонения.

Для снижения этого эффекта в высокочастотных PCB обычно применяются:

 • Spread Glass (равномерно распределённое стекловолокно)

 • Оптимизированные методы плетения стекловолокна

 • Альтернативные армирующие структуры

Эти решения позволяют повысить однородность Dk и уменьшить отклонения сигнала.

Термическая и механическая стабильность



Термическая стабильность и механическая устойчивость также косвенно влияют на целостность сигнала. В процессе сборки PCB и в реальных условиях эксплуатации материалы подвергаются температурным изменениям, циклам пайки оплавлением (reflow soldering) и длительным тепловым нагрузкам. Поэтому материалы для высокочастотных PCB должны сохранять стабильность по следующим параметрам:



• Значения Dk и Df остаются стабильными при различных температурных условиях

• После многократных циклов пайки оплавлением электрические характеристики существенно не изменяются

• В процессе длительной эксплуатации сохраняется хорошая механическая целостность



Если указанные характеристики стабильности не обеспечиваются, импеданс и потери сигнала будут изменяться, что негативно скажется на долгосрочной надёжности высокочастотных применений.



О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

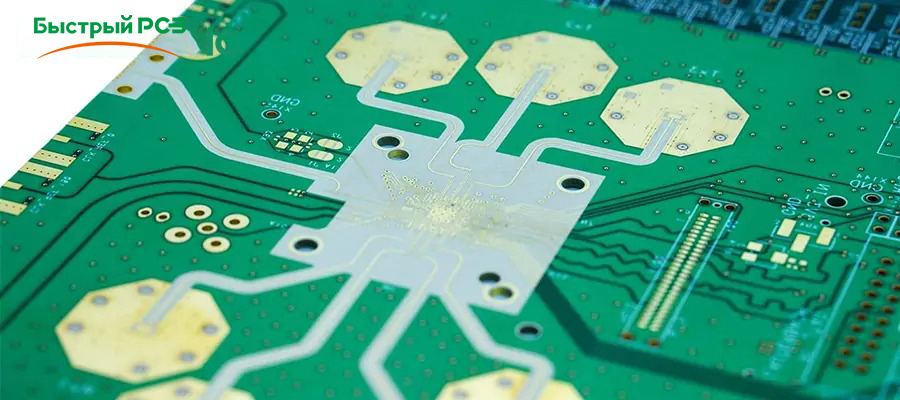

Распространённые материалы для высокочастотных PCB (Common High-Frequency PCB Materials)



Далее рассмотрим несколько широко используемых материалов для высокочастотных печатных плат. Эти материалы отличаются по электрическим характеристикам, сложности обработки, стоимости и областям применения. В таблице ниже приведены их основные характеристики и типичные области использования.

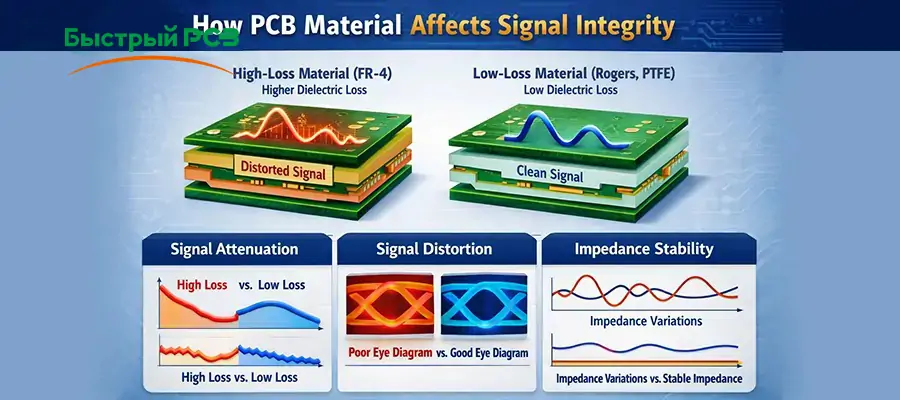

Как материалы PCB влияют на целостность сигнала (Signal Integrity)

Выбор материалов печатной платы напрямую влияет на характеристики целостности сигнала. Поведение сигнала определяется электрическими свойствами медно-фольгированных диэлектриков (copper-clad laminate). В условиях высоких частот материалы PCB уже не являются просто основой для размещения проводников. Они активно влияют на способ распространения сигналов по печатной плате.

1. Несогласование импеданса может приводить к отражению сигнала

Характеристический импеданс дорожек PCB в основном определяется двумя факторами: геометрией проводников (ширина линии, расстояние между ними, толщина меди) и диэлектрическими свойствами материала PCB, особенно значениями Dk и толщиной диэлектрика.

Если значение Dk по всей плате неоднородно или толщина диэлектрика изменяется, возникает несогласование импеданса. Это приводит к отражению сигнала и снижению его целостности (signal integrity).

2. Чем выше частота, тем заметнее проблема затухания сигнала

Материалы PCB с более высоким коэффициентом потерь (Df) поглощают больше электромагнитной энергии и преобразуют её в тепло, что приводит к увеличению потерь на вставке (insertion loss).

В высокочастотных и высокоскоростных приложениях чрезмерные потери сигнала приводят к следующим последствиям:

  Снижение амплитуды сигнала

  Сужение «глаза» на глазковой диаграмме (eye diagram)

  Ограничение эффективной дальности передачи

  Повышение вероятности битовых ошибок (bit error rate)

Поэтому для высокочастотных разработок необходимо использовать низкопотерные материалы PCB, чтобы лучше сохранять уровень сигнала.

3. Влияние свойств материалов PCB на задержку распространения сигнала

Свойства материалов PCB влияют на задержку распространения сигнала, которая напрямую связана с диэлектрической проницаемостью (Dk). Если значение Dk изменяется в зависимости от частоты, температуры или положения на плате, задержки в разных сигнальных линиях будут различаться, что приводит к временным рассогласованиям (timing skew).

4. Влияние материалов PCB на распространение электромагнитных полей

Характеристики материалов PCB также влияют на распространение и взаимодействие электромагнитных полей внутри платы. При плохой однородности материалов могут возникать нежелательные излучения и электромагнитная связь между соседними дорожками, что приводит к проблемам EMI и перекрёстных помех (crosstalk).

В целом, выбор материалов PCB является одним из ключевых факторов обеспечения целостности сигнала. Правильный выбор высокочастотных материалов PCB — это основа для достижения высокой производительности и надёжности.

 Методы обеспечения целостности сигнала в высокочастотных PCB (Signal Integrity Control Techniques)

В высокоскоростных и высокочастотных PCB целостность сигнала является результатом комплексного влияния множества факторов. Для её обеспечения недостаточно только правильно выбрать материалы — необходимо также учитывать правила проектирования, методы разводки и точность производства.

Ниже приведены ключевые рекомендации:

1. Технология контроля согласованного импеданса (Controlled Impedance Routing)

Контроль импеданса — один из самых базовых и критически важных методов обеспечения целостности сигнала в высокочастотных PCB. В таких условиях линии передачи должны иметь строго заданный характеристический импеданс (например, 50Ω, 90Ω или 100Ω), иначе возможны отражения сигнала и искажения формы.

Основные меры контроля импеданса:

• Точный расчёт ширины и расстояния между проводниками на основе структуры stack-up и значения Dk

• Поддержание постоянной толщины диэлектрика между сигнальным слоем и опорной плоскостью

Контроль импеданса осуществляется не только на этапе проектирования. Обычно требуется также проверка с помощью моделирования (simulation), а на этапе производства — подтверждение с помощью измерений импеданса (impedance testing).

 2. Оптимизация разводки дифференциальных пар (Differential Pair Routing)

В высокоскоростных и высокочастотных PCB дифференциальные сигналы широко используются для повышения помехоустойчивости и снижения EMI. Однако при неправильной разводке могут возникать временные рассогласования и ухудшение качества сигнала.

 Основные принципы оптимизации дифференциальных пар:

 Точное согласование длины проводников для минимизации временных задержек

 Поддержание постоянного расстояния между линиями для сохранения заданного дифференциального импеданса

 Избегание асимметричной разводки, резких поворотов и частых переходов между слоями

3. Оптимизация и контроль структуры переходных отверстий (Via Structures)

Переходные отверстия (vias) вносят неоднородности импеданса и паразитную индуктивность в сигнальный тракт. Неправильно спроектированные via могут приводить к усилению отражений, увеличению потерь на вставке (insertion loss) и росту рисков EMI.

Распространённые методы оптимизации переходных отверстий в высокочастотных PCB:

 • Использование технологии back-drilling для удаления лишних «хвостов» (stubs) переходных отверстий

 • Применение микровиа (microvias) или скрытых переходов (buried vias) для снижения паразитной индуктивности и ёмкости

 • Моделирование и оптимизация ключевых переходных структур via

Рациональное управление структурой переходных отверстий позволяет значительно повысить качество передачи и стабильность высокочастотных сигналов.

4. Контроль заземления и опорных слоёв (Grounding & Reference Plane Control)

Стабильная и непрерывная опорная плоскость (reference plane) имеет критическое значение для возвратного тока высокочастотных сигналов. В высокочастотных PCB сигнал распространяется по замкнутому контуру. Неправильное проектирование заземления увеличивает площадь возвратного контура, что приводит к EMI и искажениям сигнала.

Контроль заземления и опорных слоёв обычно включает:

• Обеспечение непрерывности и целостности заземляющего слоя (ground plane), избегая лишних разрывов

• Обеспечение кратчайшего и наиболее прямого пути возвратного тока для высокоскоростных сигналов

• Рациональное размещение заземляющих переходных отверстий (ground vias)

Грамотное проектирование заземления является базовым условием для контроля импеданса и подавления EMI.

5. Технологии подавления перекрёстных помех и EMI (Crosstalk & EMI Control)

С увеличением плотности разводки PCB перекрёстные помехи (crosstalk) и электромагнитные помехи (EMI) становятся серьёзной проблемой в высокочастотном проектировании. При недостаточном расстоянии между проводниками или отсутствии эффективного экранирования электромагнитная связь между сигналами значительно усиливается.

Основные методы снижения перекрёстных помех и EMI:

• Увеличение расстояния между высокоскоростными сигнальными линиями

• Поддержание достаточного расстояния между чувствительными сигналами и источниками помех, такими как импульсные источники питания и цепи с большим током

Кроме того, стабильность параметров материалов высокочастотных PCB также способствует повышению предсказуемости поведения EMI.

Заключение

Проблемы целостности сигнала (signal integrity) в высокочастотных PCB невозможно решить, сосредоточившись только на одном аспекте. Например, даже при использовании лучших материалов проблемы с сигналом всё равно будут возникать, если конструкция или контроль производственного процесса реализованы недостаточно качественно. С точки зрения практического проектирования и производства, диэлектрическая проницаемость (Dk), коэффициент потерь (Df) и стабильность толщины диэлектрического слоя материалов PCB определяют базовые условия для передачи сигнала. Контроль импеданса (controlled impedance), разводка дифференциальных пар (differential pair routing), структура переходных отверстий (vias), проектирование заземления и опорных плоскостей (grounding & reference planes), а также контроль перекрёстных помех (crosstalk) и электромагнитных помех (EMI) являются ключевыми факторами, определяющими, сможет ли сигнал сохранять стабильную передачу в сложных высокоскоростных приложениях. Только при согласованности концепции проектирования и реализации производственного процесса можно обеспечить стабильность сигнала в сложных высокоскоростных системах.
