Прототипирование гибких печатных плат (Flex PCB): от правил проектирования до производства

В процессе разработки электронных продуктов инновации больше не зависят исключительно от производительности. Всё большее значение имеют форм-фактор, надёжность и скорость вывода продукта на рынок. По мере того как устройства становятся более компактными, лёгкими и конструктивно сложными, прототипы гибких печатных плат (flex PCB prototype) стали неотъемлемой частью инженерного процесса разработки.

Ключевая ценность прототипа гибкой печатной платы заключается в возможности всесторонней проверки: электрических характеристик, надёжности в зонах изгиба, выбора материалов и технологичности сборки ещё до начала массового производства. Этот этап играет решающую роль в обеспечении стабильного перехода к серийному выпуску продукции. Такая предварительная валидация позволяет значительно снизить риск доработок, сократить сроки разработки и повысить общий успех проекта.

В данной статье основное внимание уделяется прототипированию гибких печатных плат (flex PCB prototype). Будет системно рассмотрен полный технический путь от проектирования до предпроизводственной валидации, включая ключевые преимущества, типичные области применения, различные типы прототипных конструкций, распространённые материалы и варианты финишных покрытий, а также правила проектирования с учётом технологичности производства (DFM) для гибких плат. Кроме того, будет представлено, как компания PCBfast поддерживает процессы прототипирования гибких печатных плат в реальных инженерных проектах.

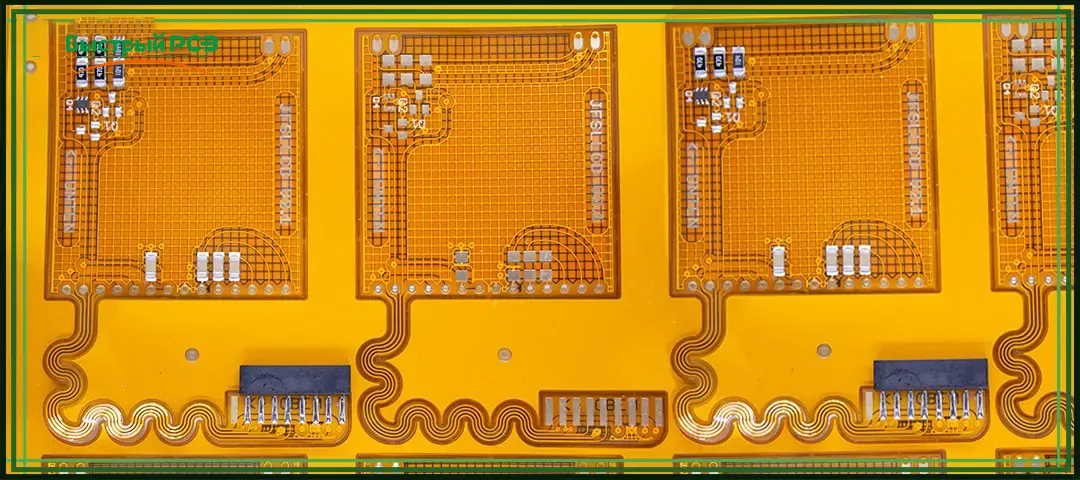

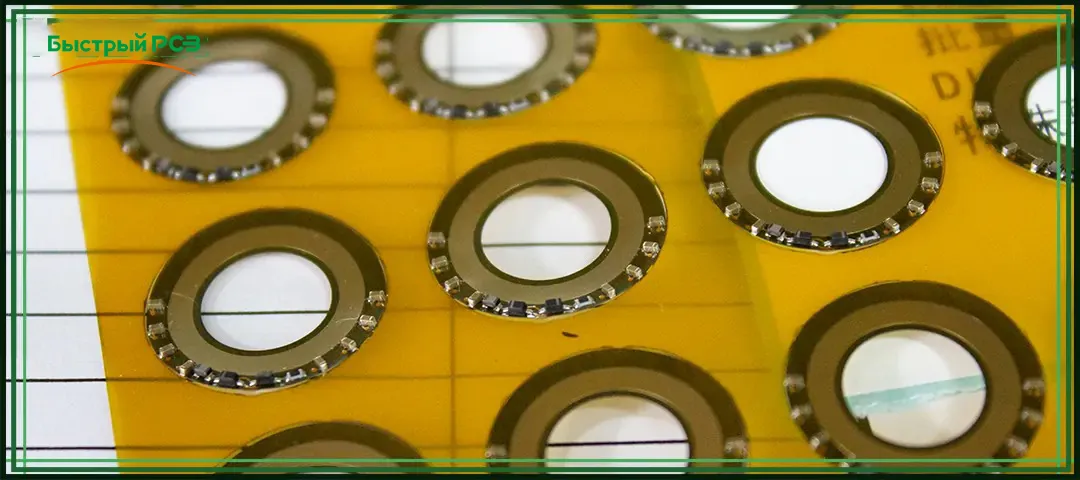

Что такое прототип гибкой печатной платы (Flex PCB Prototype)?

Прототип гибкой печатной платы — это функциональная гибкая схема, изготовленная на раннем этапе проекта для проверки реализуемости проектного решения. Обычно он производится на основе гибких подложек, наиболее распространённым материалом является полиимид (polyimide).

В отличие от жёстких печатных плат, гибкие платы (flex circuit boards) должны выдерживать изгиб, складывание или скручивание в процессе эксплуатации, при этом сохраняя стабильные электрические соединения.

В зависимости от сложности конструкции прототипы гибких плат могут иметь одностороннюю, двустороннюю, многослойную или комбинированную жёстко-гибкую (rigid-flex) структуру, а также включать сквозные отверстия (through-holes), глухие отверстия (blind vias) или микропереходы (microvias). Основная задача таких прототипов — проверить ключевые риски перед массовым производством, включая:

    • Способна ли плата безопасно изгибаться в пределах заданного радиуса изгиба (bend radius)

    • Сохраняется ли стабильность электрических соединений при механических нагрузках

    • Подходят ли разводка и материалы для сборки гибкой платы (flex PCB assembly)

    • Способна ли плата выдерживать воздействие температуры, вибрации и окружающей среды

Для инженерных команд, взаимодействующих с производителями гибких печатных плат, изготовление прототипа является важным этапом, позволяющим заранее выявить проблемы, сократить количество доработок и повысить успешность серийного производства гибких PCB.

Ключевые преимущества прототипов гибких печатных плат (Flex PCB Prototypes)

Преимущества лёгкой и компактной конструкции

Гибкие печатные платы позволяют реализовать электрические соединения в ограниченном пространстве, сокращая необходимость в жгутах проводов и разъёмах.

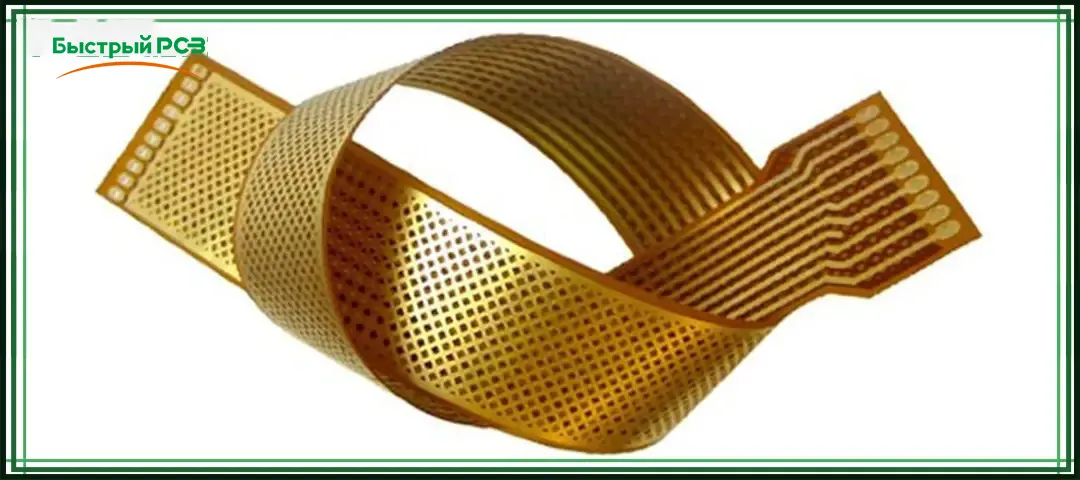

Отличная механическая адаптивность

Гибкие схемы (flex circuit) способны выдерживать многократные изгибы, вибрации и динамические нагрузки без риска повреждения.

Более стабильная целостность сигнала (Signal Integrity)

С помощью прототипирования гибких плат можно на раннем этапе проверить трассировку сигналов, обеспечив корректную разводку и электрические характеристики.

Более высокая надёжность и масштабируемость сборки

Сборка гибких печатных плат (flex PCB assembly) обычно требует меньше этапов и имеет более простую структуру межсоединений. Сокращение количества точек соединения повышает общую надёжность системы.

Типичные области применения прототипов гибких печатных плат (Flex PCB Prototypes)

Прототипы гибких печатных плат применяются практически во всех передовых областях электроники:

Типы прототипов гибких печатных плат (Flex PCB Prototypes)

В зависимости от конкретных требований применения, прототипы гибких PCB можно разделить на несколько типов по их конструкции:

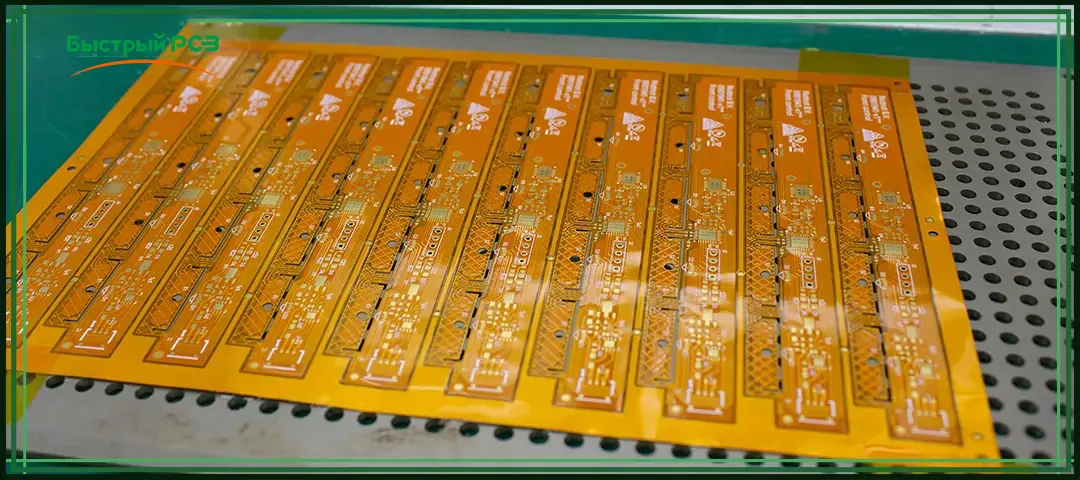

1. Односторонний прототип гибкой PCB (Single-Sided Flex PCB Prototype)

Односторонний прототип имеет только один слой медной фольги на гибкой подложке, отличается минимальной толщиной и высокой гибкостью.

2. Двусторонний прототип гибкой PCB (Double-Sided Flex PCB Prototype)

Двусторонний прототип обеспечивает электрическое соединение между верхним и нижним медными слоями через металлизированные сквозные отверстия (plated through-holes), что позволяет реализовать более сложную разводку.

3. Многослойный прототип гибкой PCB (Multilayer Flex PCB Prototype)

Многослойный прототип включает три и более проводящих слоя, может содержать глухие (blind vias) и скрытые (buried vias) переходы для высокоплотных межсоединений.

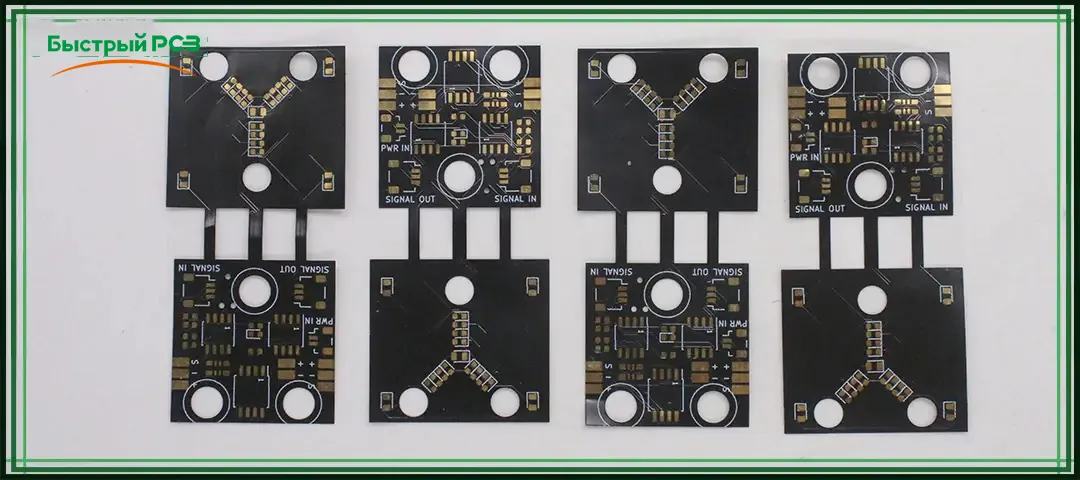

4. Жёстко-гибкий прототип PCB (Rigid-Flex PCB Prototype)

Жёстко-гибкий прототип сочетает в одной схеме как жёсткие участки, так и гибкие зоны межсоединений.

Покрытия поверхности и особенности построения слоёв (Stack-Up)

 Влияние покрытий поверхности на прототипы гибких PCB (Flex PCB Prototypes)

 Выбор покрытия поверхности напрямую влияет на паяемость, долговечность и долгосрочную надёжность прототипа гибкой печатной платы.

 ENIG (химическое никель-золото, Electroless Nickel Immersion Gold)

 • Обеспечивает ровную и однородную поверхность

 • Обладает высокой устойчивостью к окислению

 • Является наиболее широко используемым покрытием при производстве гибких PCB

 Другие возможные покрытия поверхности

 • Иммерсионное серебро (Immersion Silver)

 • Иммерсионное олово (Immersion Tin)

 • OSP (органическое защитное покрытие)

 • Гальваническое золото (Electrolytic Gold)

 Особенности проектирования структуры слоёв (Stack-Up Design Considerations)

 При проектировании многослойной структуры необходимо учитывать баланс между несколькими факторами, чтобы обеспечить стабильность гибкой печатной платы при изгибе и в процессе эксплуатации.

 Толщина меди (copper thickness), диэлектрические слои (dielectric layers) и клеевые системы (adhesive systems) должны быть правильно согласованы между собой.

 Грамотное проектирование stack-up позволяет обеспечить:

 • Стабильные характеристики изгиба

 • Надёжное поведение платы от этапа прототипирования до массового производства

 • Улучшенную технологичность производства (manufacturability) и общую надёжность изделия

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Проектирование прототипов гибких PCB с учётом технологичности производства (DFM)

 Если при разработке прототипа гибкой печатной платы (flex PCB prototype) недостаточно учитывать технологичность производства, проблемы часто проявляются уже на этапах изготовления (flex PCB fabrication) или сборки (flex PCB assembly), а в некоторых случаях могут даже привести к отказу прототипа.

 Прежде всего, зоны изгиба на плате должны быть чётко определены. В этих зонах следует избегать размещения компонентов, переходных отверстий (vias) и усиливающих элементов (stiffeners), поскольку при изгибе или многократной эксплуатации могут возникать механические напряжения, приводящие к трещинам или отказу изделия.

 Что касается трассировки, рекомендуется использовать закруглённые проводники (rounded traces) и избегать острых углов, чтобы снизить усталость меди при изгибе.

 Радиус изгиба (bending radius) — это ключевой параметр, который нельзя игнорировать при прототипировании гибких PCB. Для динамических применений, где требуется многократный изгиб, минимальный радиус обычно должен составлять не менее 10–12 толщин материала. Добавление усиливающих элементов (stiffeners) в зонах разъёмов или монтажа компонентов помогает повысить стабильность и надёжность сборки гибкой платы.

 Раннее взаимодействие с производителями гибких печатных плат (flex circuit board manufacturers) на этапе проектирования позволяет заранее выявить потенциальные производственные риски, значительно повысить вероятность успешного изготовления прототипа с первого раза и сократить количество последующих доработок и переделок.

Тестирование, инспекция и стандарты качества

 Чтобы обеспечить надёжность изделия перед массовым производством, прототип гибкой печатной платы (flex PCB prototype) должен пройти полный и системный процесс тестирования и контроля.

 Электрические испытания (Electrical Testing)

 • Проверяют электрическую проводимость (continuity) и изоляцию

 • Подтверждают корректную работу всех сигнальных цепей

 • Позволяют на раннем этапе выявить обрывы (opens), короткие замыкания (shorts) и утечки

 Тестирование целостности сигнала и импеданса (Signal Integrity & Impedance Testing)

 • Обеспечивает соответствие контролируемого импеданса требованиям проекта

 • Снижает потери сигнала, шумы и риски электромагнитных помех (EMI)

 • Критически важно для высокоскоростных и высокоплотных гибких PCB

 Испытания механической надёжности (Mechanical Reliability Testing)

 • Оценивают срок службы при изгибе и устойчивость к механической усталости

 • Моделируют многократные изгибы и динамические нагрузки

 • Подтверждают долговременную надёжность в реальных условиях эксплуатации

 Микросекционный анализ (Microsection Analysis)

 • Подтверждает точность выравнивания слоёв

 • Проверяет толщину металлизации и качество переходных отверстий (vias)

 • Выявляет скрытые дефекты структуры внутри многослойной конструкции гибкой PCB

 Стандарты качества и соответствие (Quality Standards & Compliance)

 • IPC-6013 — стандарт квалификации гибких печатных плат

 • IPC-A-610 — стандарт качества сборки электронных изделий

 • Системы менеджмента качества ISO, регулирующие процессы производства и контроля

 Благодаря структурированному тестированию и соблюдению признанных стандартов можно подтвердить, что прототип гибкой печатной платы способен надёжно работать в реальных электрических, механических и эксплуатационных условиях.

Возможности PCBfast в области прототипирования гибких печатных плат (Flex PCB Prototyping)

 Как опытный производитель гибких печатных плат (flex PCB manufacturer), PCBfast предоставляет комплексные услуги по прототипированию гибких PCB, ориентированные на скорость, надёжность и плавный переход к серийному производству.

 PCBfast поддерживает прототипы односторонних, двусторонних, многослойных и жёстко-гибких плат (rigid-flex PCB), охватывая широкий выбор материалов, покрытий поверхности (surface finishes) и вариантов многослойной структуры (stack-up). Благодаря эффективным процессам быстрого производства (quick-turn flex PCB), прототипы изготавливаются в кратчайшие сроки при сохранении стабильного качества.

 От изготовления гибких PCB (flex PCB fabrication) до сборки (flex PCB assembly) и полного цикла PCBA, PCBfast объединяет инженерную проверку (engineering review), анализ технологичности (DFM), функциональное тестирование (functional testing) и планирование производства в единый рабочий процесс. Это гарантирует, что каждый прототип гибкой платы не только соответствует электрическим требованиям, но и полностью готов к массовому производству.

 Сочетая сильную техническую поддержку с высокой скоростью отклика, PCBfast помогает клиентам уверенно переходить от прототипирования гибких PCB к серийному выпуску, снижая риски и минимизируя количество доработок.

Заключение

 Успешный прототип гибкой печатной платы (flex PCB prototype) — это гораздо больше, чем просто ранний образец для проверки; это основа для создания надёжных и масштабируемых электронных продуктов. При одновременном учёте правил проектирования, выбора материалов, производственных ограничений и стандартов тестирования уже на этапе разработки прототипирование гибких PCB позволяет эффективно снижать риски проекта, ускорять процесс разработки и повышать качество конечного продукта.

 Будь то носимые устройства, автомобильная электроника, медицинское оборудование или аэрокосмические системы — сотрудничество с опытным производителем гибких печатных плат (flex circuit manufacturer) помогает обеспечить корректную работу прототипа и его плавный переход к серийному производству (flex PCB manufacturing).

 Когда стратегии, инструменты и инженерный опыт правильно согласованы, прототипирование гибких PCB становится не узким местом, а ключевым фактором, стимулирующим инновации продукта.
