В современном производстве электроники стабильность продукции, её повторяемость между партиями и управляемость сроков поставки в значительной степени зависят от реальных производственных возможностей линии SMT. В PCBfast мы рассматриваем линию SMT не просто как набор оборудования — такого как установщики компонентов (pick-and-place) и печи оплавления, — а как целостную производственную систему, которая тщательно планируется и управляется.

Независимо от того, идёт ли речь о прототипировании малых партий или о проектах SMT PCBA с большим разнообразием и крупными объёмами, наша линия SMT работает по единой логике качества, что позволяет избежать появления новых рисков при изменении объёмов производства.

В этой статье линия SMT рассматривается как ключевой элемент. Мы начнём с базовых понятий SMT-производства, затем подробно разберём конфигурацию основного оборудования и процесс SMT-сборки, а также объясним, как реализуется высокоплотная сборка SMT PCB на практике. На основе реальных производственных кейсов PCBfast мы покажем, как за счёт инженерного подхода к технологии поверхностного монтажа (SMT), цифрового управления производством и строгого контроля качества линия SMT становится прямой гарантией надёжности продукции и соблюдения сроков поставки.

Ключевое оборудование, определяющее линию SMT

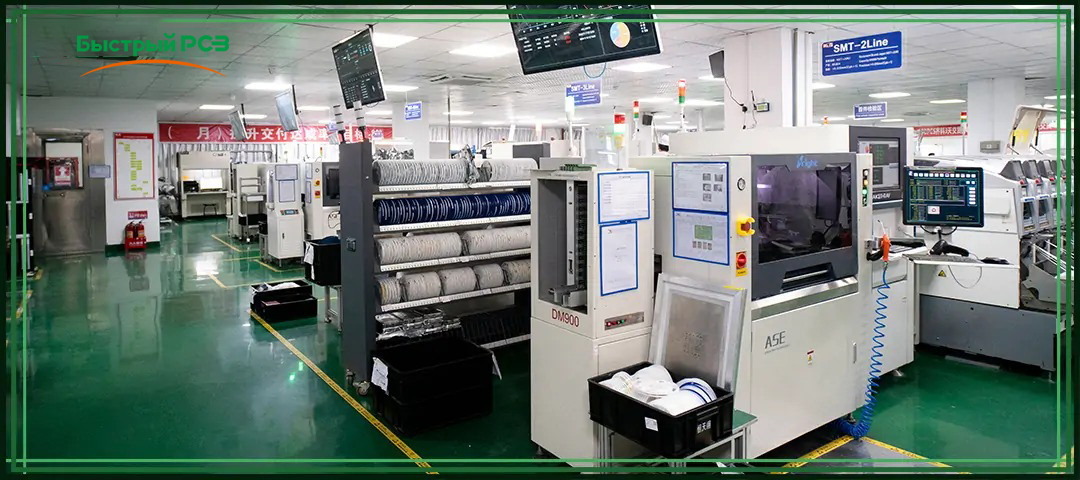

Линия SMT-производства по сути является автоматизированной линией сборки печатных плат (PCB). Она использует технологию поверхностного монтажа для непосредственной установки и пайки электронных компонентов на поверхности платы, в отличие от монтажа в сквозные отверстия (through-hole).

Многие задаются вопросом: что означает SMT?

Ключевое оборудование, определяющее линию SMT

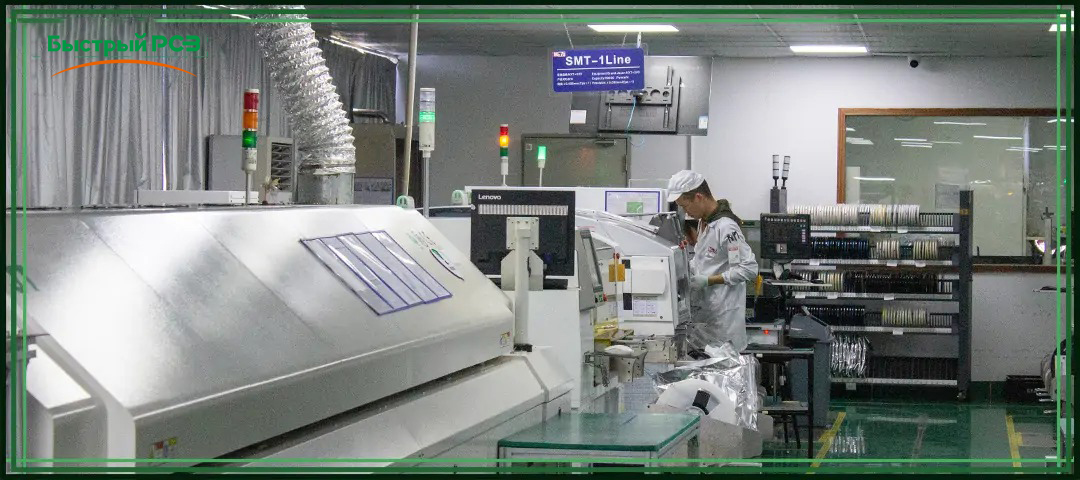

Действительно стабильная линия SMT-производства определяется не производительностью отдельного оборудования, а тем, насколько всё оборудование на производственной линии может работать согласованно и бесперебойно как единая система. В PCBfast при планировании и эксплуатации каждой линии SMT-сборки мы выстраиваем конфигурацию ключевого оборудования вокруг полного технологического процесса, а не просто как набор отдельных машин.

В реальном производстве каждое оборудование технологии поверхностного монтажа (SMT) выполняет чётко определённые технологические функции, совместно обеспечивая точность установки компонентов, надёжность паяных соединений и долгосрочную стабильность всего производственного процесса.

Пошаговый процесс SMT-производства в PCBfast

1. Загрузка и подготовка PCB

Печатная плата поступает на линию SMT-сборки через автоматическое загрузочное оборудование, обеспечивая непрерывную и стабильную подачу плат по всей линии и исключая колебания такта производства, вызванные ручными операциями.

2. Нанесение паяльной пасты и SPI

Паяльная паста точно наносится на контактные площадки PCB, после чего её высота, форма и положение проверяются с помощью системы SPI.

3. Установка компонентов

Высокоскоростные SMT-установщики выполняют монтаж в соответствии с проектными данными и точно размещают различные компоненты поверхностного монтажа.

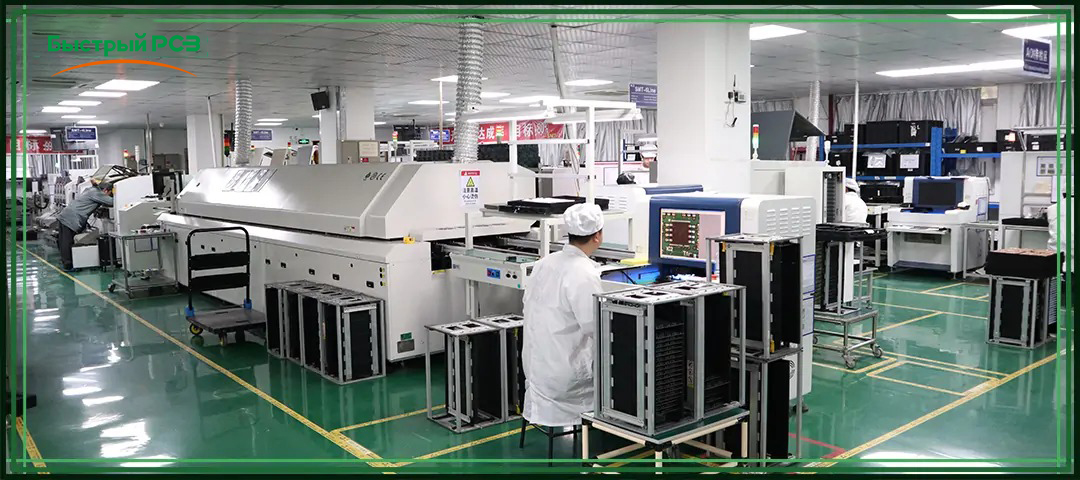

4. Оплавление (Reflow Soldering)

Собранная плата поступает в печь оплавления, где в процессе контролируемой SMT-пайки формируются надёжные электрические и механические соединения, завершая ключевой этап поверхностного монтажа.

5. Инспекция AOI и рентгеновский контроль

Системы онлайн AOI и рентгеновского контроля используются для выявления смещений компонентов, дефектов пайки и скрытых соединений, обеспечивая соответствие каждой SMT PCB сборки требованиям качества перед выходом с производственной линии.

Благодаря такому чёткому и поэтапному процессу работы SMT-линии PCBfast может одновременно поддерживать как быстрое прототипирование, так и стабильное массовое производство без изменения логики процесса, избегая появления новых производственных рисков при изменении объёмов выпуска.

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Расширенные возможности SMT для высокоплотной сборки PCBA

С развитием электроники в сторону миниатюризации и высокой интеграции предъявляются всё более высокие требования к возможностям SMT-производственных линий. Линии SMT в PCBfast специально оптимизированы для различных сложных типов корпусов и способны стабильно поддерживать следующие виды компонентов:

 • BGA / uBGA

 • QFN / QFP

 • SOIC / PLCC

 • PoP (Package-on-Package)

 • Ультрамелкий шаг выводов (ultra-fine pitch) компонентов поверхностного монтажа

В реальном производстве наши возможности SMT-сборки позволяют одновременно выполнять как односторонний, так и двусторонний монтаж PCB. Даже в проектах с высокой плотностью компоновки или повышенными требованиями к надёжности SMT PCBA может выполняться стабильно и с высоким качеством.

Именно такая адаптивность к различным технологиям и корпусам позволяет PCBfast реализовывать проекты SMT-производства электроники в таких отраслях, как промышленность, медицина, автомобильная электроника и потребительская электроника.

Контроль качества внутри SMT-производственной линии

Контроль качества осуществляется не только после завершения всех этапов SMT-производства, но и внедряется на каждом этапе процесса. В PCBfast контроль качества интегрирован непосредственно в ключевые этапы сборки SMT PCB, а не выполняется в виде последующих корректирующих мер.

На практике линия SMT включает несколько уровней контроля качества, таких как:

 • SPI — контроль равномерности и качества нанесения паяльной пасты

 • Inline AOI — проверка установки компонентов и качества пайки

 • Рентгеновский контроль (X-ray) — анализ скрытых соединений

 • Электрические и функциональные испытания после сборки SMT-плат

Интеграция контроля качества на протяжении всей SMT-производственной линии позволяет снизить количество доработок, повысить общий выход годной продукции и обеспечить надёжность сборки поверхностного монтажа в долгосрочной эксплуатации.

Цифровизированные SMT-линии — MES и прослеживаемость в PCBfast

В реальном производстве, если линия SMT не оснащена цифровым управлением и системой контроля, сложно обеспечить стабильное качество и устойчивый выпуск продукции в долгосрочной перспективе. Исходя из этого, PCBfast самостоятельно разработала и внедрила собственную систему MES на SMT-линиях для централизованного управления и записи всего производственного процесса SMT.

С помощью системы MES линия обеспечивает полную прослеживаемость всего процесса SMT-производства, включая:

• Отслеживание компонентов и партий

• Регистрацию технологических параметров

• Связку данных инспекций и тестирования

Эти данные не существуют изолированно, а проходят через весь процесс работы SMT-линии в реальном времени.

Такая цифровизация SMT делает процесс производства каждого заказа прозрачным и отслеживаемым, а результаты — проверяемыми, что помогает поддерживать стабильное качество на постоянной основе. Для проектов SMT-электроники с высокими требованиями к соответствию стандартам и надёжности такая прослеживаемость особенно важна.

Преимущества SMT-производственной линии PCBfast

Ключевое преимущество PCBfast заключается не просто в наличии 8 SMT-линий, а в том, что мы действительно умеем управлять и эксплуатировать производственные линии на инженерном уровне. Мы рассматриваем SMT-линии как непрерывно функционирующую и постоянно оптимизируемую производственную систему, а не просто как набор оборудования.

В реальном производстве наши преимущества проявляются в следующих аспектах:

• Несколько гибких SMT-линий сборки

• Бесшовный переход от прототипирования к серийному производству SMT PCBA

• Глубокий опыт работы со сложными сборками поверхностного монтажа

• Сильный контроль технологических процессов на всей линии сборки PCB

В PCBfast SMT-производственная линия не является узким местом, ограничивающим производственные мощности или сроки поставки. Напротив, это ключевая производственная компетенция, обеспечивающая стабильность продукции, её надёжность и масштабируемую поставку, а также важная основа для создания ценности для наших клиентов.

Заключение

Не все SMT-производственные линии обладают одинаковыми производственными возможностями. Хотя оборудование само по себе важно, реальную эффективность линии определяют контроль процессов, инженерный опыт и способность к системной интеграции.

Сочетая передовые технологии поверхностного монтажа, стабильные SMT-линии сборки, цифровое управление и строгий контроль качества, PCBfast способна стабильно предоставлять надёжные, масштабируемые и высококачественные решения по сборке SMT PCB.

Если к вашему продукту предъявляются высокие требования по стабильности, плотности монтажа и надёжности, выбор подходящего партнёра по SMT-производству будет иметь решающее значение для успеха всего проекта.
