Гибкая печатная плата (Flex PCB) и её сборка: подробное руководство для начинающих



Знаете ли вы, что «магия» гибких и изгибающихся электронных устройств основана на сборке гибких печатных плат (Flex PCB Assembly)? Эта технология является важнейшей основой инноваций и эффективности в современной электронике.



Представьте себе печатную плату, которая может изгибаться и принимать форму самых компактных пространств в ваших любимых устройствах. Именно это и делает сборка гибких плат — она открывает новый уровень гибкости в мире электроники. Монтаж компонентов на гибкой плате называется сборкой Flex PCB.



В этой статье мы рассмотрим основные аспекты процесса сборки гибких печатных плат, а также обсудим области применения, перспективы развития и современные тенденции Flex PCB. Давайте вместе разберёмся в динамичном мире гибких печатных плат.

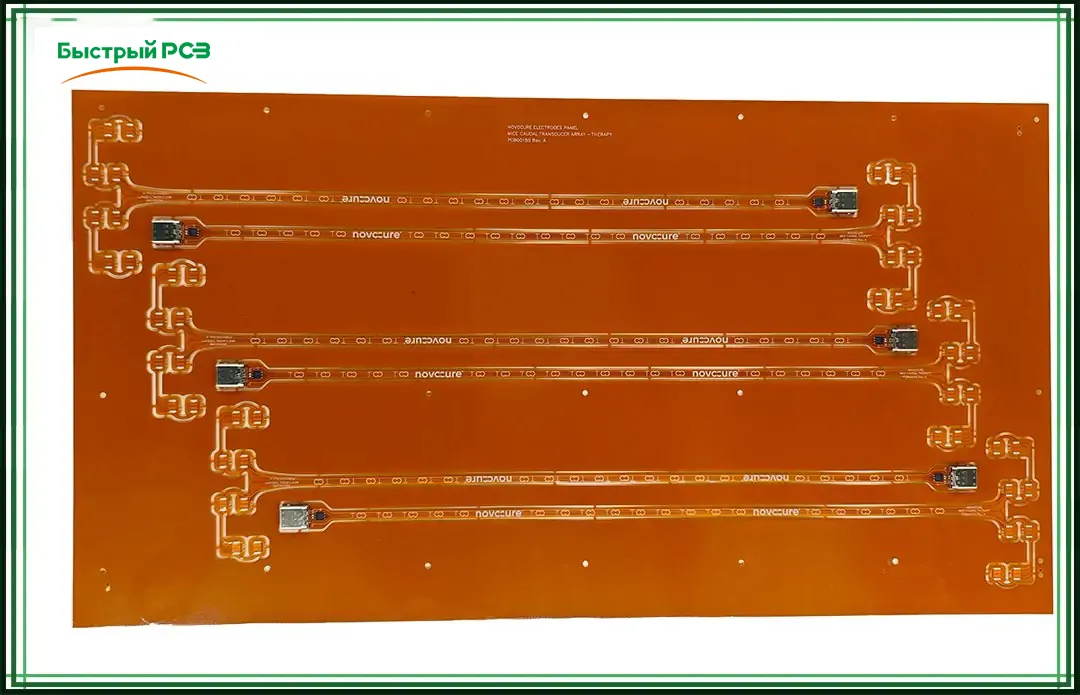

Что такое гибкие печатные платы (Flex PCB)?



Гибкая печатная плата (Flex PCB), также известная как FPC (Flexible Printed Circuit), — это тип печатной платы, который может изгибаться, складываться и скручиваться. Она изготавливается из очень тонких и гибких материалов, таких как полиимид или полиэфирная плёнка, благодаря чему она легче и тоньше традиционных жёстких плат.



Гибкие платы могут устанавливаться в компактных или конструктивно сложных пространствах. Они широко применяются в мобильных телефонах, ноутбуках, цифровых камерах, носимых устройствах, медицинском оборудовании и автомобильной электронике. FPC часто используются для соединения различных модулей и передачи сигналов, особенно в местах, где необходимо связывать подвижные части.



Что такое сборка гибких печатных плат (Flex PCB Assembly)?



Сборка гибких печатных плат — это процесс установки электронных компонентов на гибкую основу. Поскольку сама плата мягкая и не может быть напрямую закреплена, как жёсткая, её сначала фиксируют на специальной подложке (carrier board), после чего выполняются операции размещения компонентов, пайки и контроля.



Из-за того, что гибкие платы легко деформируются, требования к оборудованию и квалификации операторов значительно выше. Такой тип сборки особенно подходит для электронных устройств с высокой плотностью монтажа и компактными размерами.



Эволюция технологии гибких печатных плат (Flex PCB) на протяжении лет



В начале XX века исследователи стремительно развивающейся телефонной индустрии почувствовали необходимость в альтернативных проводящих слоях для создания гибких электрических цепей.



В то же время в записях Thomas Edison предлагалось покрывать льняную бумагу целлюлозной камедью. Это дало идею создавать контуры схем, нанося на такую поверхность графитовый порошок.



В конце 1940-х годов многие компании получили патенты на фотохимическое травление схем на гибких подложках.



С тех пор гибкие печатные платы прошли долгий путь развития.



За последние два десятилетия Flex PCB стали неотъемлемой частью современных технологий. Сегодня они широко используются в электронике, медицине, устройствах интернета вещей (IoT) и носимой электронике.



Типы гибких печатных плат (Flex PCB)



На рынке доступно несколько видов гибких печатных плат. Каждый из них имеет свои преимущества.



Наиболее распространённые типы включают:



•  Односторонние



•  Двусторонние



•  Многослойные платы



Односторонние гибкие печатные платы лучше подходят для простых систем, таких как светодиодное освещение (LED) или LCD-модули. Они обеспечивают большую прочность по сравнению с двусторонними вариантами и упрощают процесс сборки.



Двусторонние гибкие печатные платы (Flex PCB) содержат два проводящих слоя, разделённых изоляцией из полиимида. Они используются в приложениях, где требуется доступ к дорожкам с обеих сторон.



Хотя двусторонние платы более прочные по сравнению с односторонними, им требуется больше пространства из-за наличия дополнительных слоёв.



Ниже приведено подробное сравнение различных типов гибких печатных плат.



Параметр	Односторонняя Flex PCB	Двусторонняя Flex PCB	Многослойная Flex PCB
Количество проводящих слоёв	1 слой меди	2 слоя меди	3 и более слоёв меди
Сквозные металлизированные отверстия (PTH)	Не требуются	Требуются	Требуются
Конструктивная сложность	Простая	Средняя	Высокая
Гибкость	Лучшая (максимальная гибкость)	Средняя	Ниже (из-за многослойности)
Стоимость	Самая низкая	Средняя	Самая высокая
Типичные применения	Простые соединения, мембранные переключатели, LED-ленты	Камерные модули, портативные устройства	Медицина, аэрокосмическая и военная техника
Сложность производства	Низкая	Средняя	Высокая
Целостность сигнала	Низкая (нет экранирования или дифференциальных пар)	Хорошая (поддержка дифференциальных схем)	Отличная (полное управление сигналами)
Нагрузка по компонентам	Низкая	Средняя	Высокая



О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Преимущества гибких печатных плат (Flex PCB)



Использование гибких печатных плат имеет множество преимуществ:



• Гибкость: Flex PCB могут изгибаться, складываться и скручиваться, что позволяет прокладывать цепи в трёхмерном пространстве. Это особенно важно для сложных и компактных конструкций устройств.



• Экономия пространства и веса: По сравнению с жёсткими платами, гибкие PCB тоньше и легче, что помогает уменьшить общий размер и вес электронных изделий.



• Устойчивость к вибрации и ударам: Благодаря своей гибкости, они способны поглощать механические нагрузки, что делает их более надёжными в условиях вибрации и ударных воздействий.



• Больше свободы в проектировании: Конструкторы могут создавать более инновационные решения и интегрировать электронику в нестандартные формы и пространства.



• Высокая надёжность: Меньшее количество соединений и паяных контактов снижает вероятность отказов, повышая общую надёжность схемы.



• Подходят для динамических применений: Идеальны для устройств, требующих постоянного движения или сгибания, таких как раскладные телефоны, модули камер и носимая электроника.



Области применения гибких печатных плат (Flex PCB)



Электронные устройства бывают самых разных форм и размеров. Однако их объединяет одно — использование жёстко-гибких печатных плат (Rigid-Flex PCB).



Жёстко-гибкие платы позволяют конструкторам максимально эффективно использовать пространство и создавать уникальные форм-факторы. Это даёт возможность размещать больше функций в ограниченном объёме. Кроме того, их превосходные тепловые характеристики делают их подходящими для применения в аэрокосмической отрасли.



Промышленные области применения Flex PCB: Ниже приведены основные области применения гибких печатных плат в различных отраслях.



Автомобильная электроника



На протяжении многих лет гибкие печатные платы стали неотъемлемой частью автомобильной электроники. Они позволяют автомобилям и другим транспортным средствам выполнять больше функций.



Основная задача отрасли — создание более интеллектуальных и эффективных электронных систем для современных автомобилей. Используя гибкие схемы, производители могут разрабатывать электронные системы, адаптированные к форме кузова автомобиля. Это снижает общий вес электронных компонентов и позволяет создавать более компактные и эффективные компоновки.



Аэрокосмическая промышленность



Аэрокосмическая отрасль также активно использует гибкие печатные платы. Основная задача — обеспечить устойчивость электронных компонентов к экстремальным условиям эксплуатации, одновременно снижая общий вес критически важных систем.



Интеграция гибких схем в ключевые аэрокосмические системы позволяет достичь оптимального баланса между прочностью и гибкостью. Навигационные системы, устройства связи и панели управления активно используют лёгкость и адаптивность Flex PCB.



Медицинская отрасль



В медицинской сфере гибкие печатные платы — это не просто компоненты, а жизненно важные элементы. Основная задача заключалась в создании высокоточных и гибких медицинских устройств.



Благодаря использованию гибких схем производителям удалось добиться прорыва как в конструкции, так и в функциональности. Носимые медицинские устройства, имплантируемые системы и диагностическое оборудование получили уровень гибкости, ранее считавшийся невозможным.



Революция в потребительской электронике



Гибкие печатные платы — это скрытые герои современных тонких и инновационных устройств в сфере потребительской электроники. Они играют ключевую роль в смартфонах, смарт-часах и других передовых гаджетах.



Основная задача — интегрировать передовые технологии, сохраняя при этом тонкий и стильный дизайн. Использование Flex PCB Assembly позволило добиться высокой гибкости проектирования. Гибкие схемы обеспечивают сложные компоновки и идеально вписываются в компактные корпуса смартфонов, смарт-часов и других портативных устройств.





Процесс сборки гибких печатных плат (Flex PCB Assembly)



Сборка гибких печатных плат требует специальных навыков и оборудования из-за использования гибких материалов. Помните, что любая ошибка в процессе производства может привести к серьёзным повреждениям конечного изделия.



Выбор материалов оказывает огромное влияние как на производительность, так и на область применения. Подложка и клеевой слой, используемые в гибких платах, должны быть прочными и обладать высокой адгезией, поскольку они подвергаются многократным изгибам и деформациям.



Высококачественный гибкий клей и надёжная подложка помогают избежать разрушений, вызванных механическими напряжениями. Правильный выбор проводящих материалов также снижает риск усталостных повреждений и обеспечивает стабильные электрические характеристики.



Ниже приведены основные этапы сборки гибких печатных плат:



Подготовка материалов



На первом этапе производитель подготавливает все компоненты и материалы, необходимые для процесса. Это обеспечивает чистоту и порядок на рабочем месте.



Основные материалы включают:



•  Гибкая печатная плата (Flex PCB)



•  Оборудование для пайки



•  Электронные компоненты



•  Средства индивидуальной защиты и т.д.



Сушка (прожарка) гибкой платы



Этот процесс помогает уменьшить содержание влаги внутри платы. Сушка может длиться до 6 часов при температуре около 120 °C. Время зависит от толщины платы — более тонкие платы требуют меньше времени.



Нанесение паяльной пасты



После полной сушки платы на её поверхность наносится паяльная паста. Цель — сформировать паяльные площадки. Обычно это выполняется методом трафаретной печати с использованием шаблона (стенсила).



Шелкография (Silkscreen)



На этом этапе инженеры наносят изоляционные маркировочные линии на плату. Это помогает обозначить контрольные точки, предупреждающие символы и расположение компонентов.

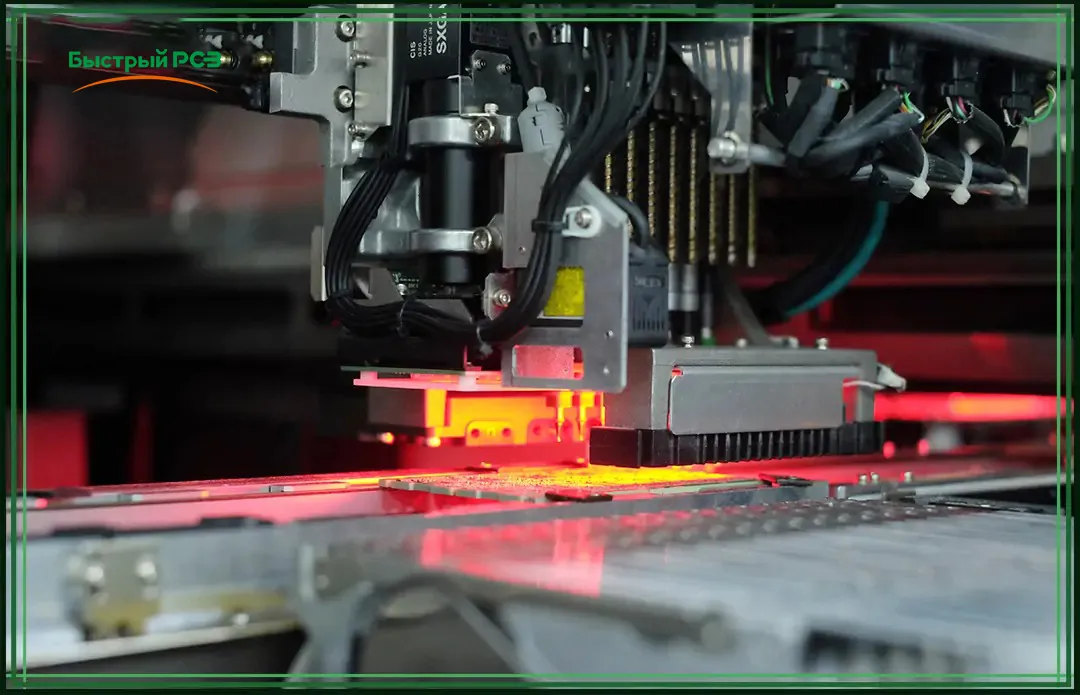

Монтаж компонентов



На данном этапе все компоненты устанавливаются на гибкую плату. Обычно процесс начинается с компонентов поверхностного монтажа (SMT).



Пайка



После установки компонентов выполняется их пайка. Особое внимание уделяется мелким соединениям и предотвращению «холодных» паяных контактов.



Финальный контроль



Инженеры проверяют собранную плату на наличие дефектов, включая качество пайки, правильность установки компонентов и возможные механические повреждения.



Тестирование



На заключительном этапе производитель проверяет, работает ли плата в соответствии с требованиями. Также проводится проверка на наличие неисправных соединений и коротких замыканий.





Новые тенденции



По мере того как производители мобильных телефонов добавляют всё более продвинутые функции — камеры, датчики отпечатков пальцев, модули 3D-сенсинга и многое другое — спрос на жёстко-гибкие печатные платы (Rigid-Flex PCB) стремительно растёт.



Гибкие печатные платы позволяют снизить затраты, поддерживая такие функции при меньшем объёме конструкции по сравнению с жёсткими аналогами. Это достигается за счёт уменьшения количества дополнительных разъёмов и кабелей, а также сокращения времени сборки, что в итоге снижает общую стоимость.



Новые материалы меняют подход к проектированию и производству гибких плат. Одним из таких материалов является жидкокристаллический полимер (LCP), который позволяет создавать более тонкие платы и обладает повышенной устойчивостью к влаге и химическим воздействиям по сравнению с традиционными материалами.



Это делает LCP отличным выбором для электроники, работающей в жёстких условиях, например, в аэрокосмических дисплеях или медицинских устройствах с ограниченным пространством.



Современные производственные технологии также способствуют снижению стоимости изготовления гибких плат за счёт оптимизации процессов и повышения производительности. Это приводит к уменьшению себестоимости и более сбалансированному соотношению «производительность–цена» материалов и подложек. Например, высокопроизводительные материалы могут стоить дороже, но обеспечивают лучшую надёжность и возможности миниатюризации.





Перспективы развития



Индустрия печатных плат постоянно развивается и стремительно прогрессирует. Гибкие платы способны адаптироваться к различным формам и размерам, а также выдерживать температурные нагрузки без разрушения или перегрева. Однако их сборка остаётся сложным и зачастую трудоёмким процессом.



Для снижения стоимости сборки применяются различные подходы. В их числе использование полиимидных и полиэфирных плёнок, которые помогают уменьшить затраты и одновременно повысить качество конечного продукта. Дополнительно применяется технология оплавления (reflow soldering), при которой компоненты предварительно нагреваются для расплавления припоя, а затем постепенно охлаждаются, формируя прочное соединение.



В спутниковых и космических применениях гибкие схемы особенно востребованы благодаря эффективному использованию пространства и хорошим тепловым характеристикам. Они способны принимать формы, недоступные для жёстких плат, а также эффективно поглощать вибрации и тепло.



Во многих отраслях наблюдается рост использования жёстко-гибких плат (Rigid-Flex PCB). В отличие от традиционных жёстких плат, они могут изгибаться в определённых зонах, что упрощает сборку за счёт уменьшения количества соединений и разъёмов.





Услуги по сборке гибких печатных плат от PCBfast



Вы ищете надёжного поставщика услуг по сборке гибких печатных плат? Обратитесь в PCBfast. Мы являемся одним из ведущих производителей PCBA в Китае, обслуживающих клиентов по всему миру.



PCBfast специализируется на высокоточной и высоконадёжной сборке гибких печатных плат, обеспечивая полный цикл услуг — от проектирования и производства до сборки, полностью удовлетворяя индивидуальные и высокие требования различных отраслей.



Профессиональные возможности проектирования



• Техническая команда с более чем 10-летним опытом проектирования PCB, хорошо разбирающаяся в сложных структурах и применениях гибких плат

• Сотрудничество с университетами и командами PhD для реализации сложных проектов и интеграции новых материалов

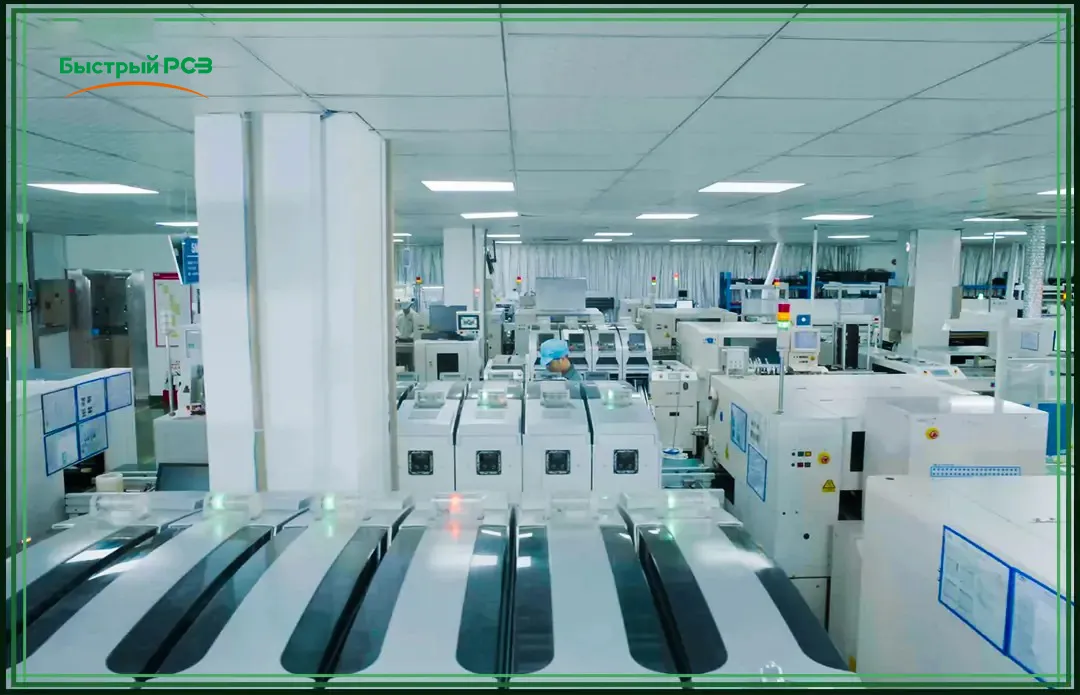

Гибкое производство и быстрая реакция



• Завод в Шэньчжэне ориентирован на мелкосерийное и срочное производство, идеально подходящее для разнообразных проектов Flex PCB

• Завод в Хуэйчжоу поддерживает средне- и крупносерийное производство с высокой масштабируемостью

• Собственные производства трафаретов и оснастки для гибкой реализации специальных технологических требований

• Изготовление трафаретов всего за 1 час, что ускоряет прототипирование и массовое производство

• Система импорта BOM «в один клик» и мгновенного расчёта стоимости, значительно повышающая эффективность обработки заказов



Комплексное тестирование и контроль качества



• Оснащение современным оборудованием: летающий зонд (Flying Probe), AOI, рентген (X-ray), функциональное тестирование и др. для полного контроля качества на всех этапах

• Использование только оригинальных компонентов и интеллектуальной системы складирования для обеспечения стабильности и надёжности каждой платы



Сертификация высокого уровня



• Сертификаты: ISO13485, IATF 16949, ISO9001, ISO14001 и другие

• Соответствие строгим стандартам качества для медицинской, автомобильной и промышленной электроники



Независимо от того, работаете ли вы в медицинской, аэрокосмической или электронной отрасли, мы готовы удовлетворить ваши индивидуальные требования.



Свяжитесь с нашей командой продаж уже сегодня, чтобы получить предложение по сборке гибких печатных плат.



Заключение



В заключение можно сказать, что гибкие печатные платы имеют большое будущее благодаря своим преимуществам в различных областях применения. Их гибкость делает их настоящими «супергероями» электроники — они легко вписываются в ограниченное пространство и могут изгибаться без повреждений. От ваших любимых гаджетов до современных медицинских устройств — Flex PCB меняют наш образ жизни и взаимодействие с технологиями.



В будущем их роль в аэрокосмической отрасли, потребительской электронике и здравоохранении будет только расти. Они помогают делать устройства умнее, а нашу жизнь — удобнее.



Поэтому, независимо от того, интересуетесь ли вы техническими аспектами или просто любите современные гаджеты, помните: гибкие печатные платы — это скрытые герои, делающие всё это возможным. Оставайтесь любознательными, ведь мир Flex PCB Assembly полон захватывающих возможностей!
