Процесс сборки печатных плат SMT — технология поверхностного монтажа



В быстро развивающемся мире производства электроники сборка по технологии поверхностного монтажа (SMT) стала ключевым нововведением, которое кардинально изменило подход к производству печатных плат (PCB). В этой статье мы подробно рассмотрим процесс SMT-сборки, а также её преимущества и недостатки.



Что такое SMT-сборка?

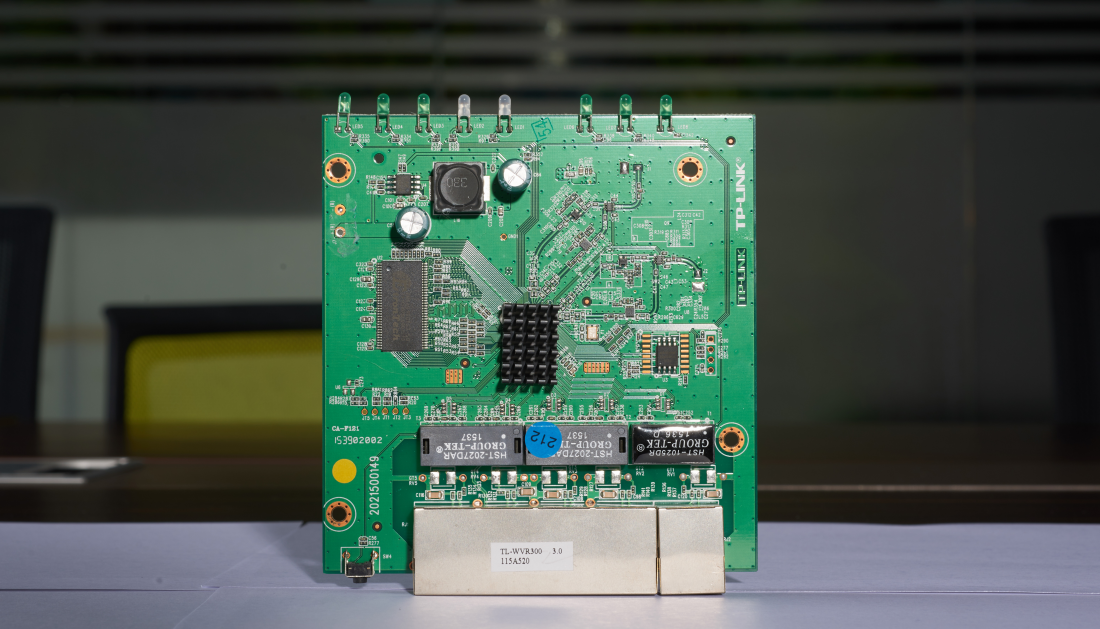

Полное название SMT — «технология поверхностного монтажа» (Surface Mount Technology). SMT-сборка — это метод точного размещения и пайки электронных компонентов на поверхности печатной платы с использованием автоматизированного оборудования. С развитием современных технологий SMT-сборка постепенно вытеснила традиционный метод монтажа компонентов в сквозные отверстия (THT). Она позволяет значительно повысить уровень автоматизации производства, существенно снизить стоимость изготовления печатных плат и уменьшить их размеры.


哈哈



Преимущества SMT-сборки



1. Высокая плотность монтажа SMT:



С развитием технологий электронные устройства становятся всё более интеллектуальными и сложными, что требует значительного повышения плотности монтажа печатных плат. SMT-сборка эффективно решает эту задачу, делая возможным создание плат с высокой плотностью компонентов.



2. Более низкая стоимость и высокая скорость производства:



Благодаря стандартизации, автоматизации и отсутствию необходимости в сквозных отверстиях, использование компактных компонентов значительно снижает затраты по сравнению с THT-монтажом. Уменьшается объём сверления, что ускоряет производственный процесс.



3. Более высокая производительность:



Применение компонентов с короткими выводами или без выводов снижает паразитные индуктивности и ёмкости, что улучшает частотные характеристики и скорость работы печатной платы. Также это способствует лучшему теплоотводу от компонентов.



4. Надёжность и стабильность:



Автоматизированное оборудование обеспечивает качественную пайку всех соединений компонентов, что повышает надёжность и стабильность электронных изделий.



5. Более эффективное использование площади PCB:



Компактные компоненты и технология SMT позволяют максимально эффективно использовать поверхность печатной платы.



Услуги PCBA от PCBfast



Процесс сборки SMT PCB

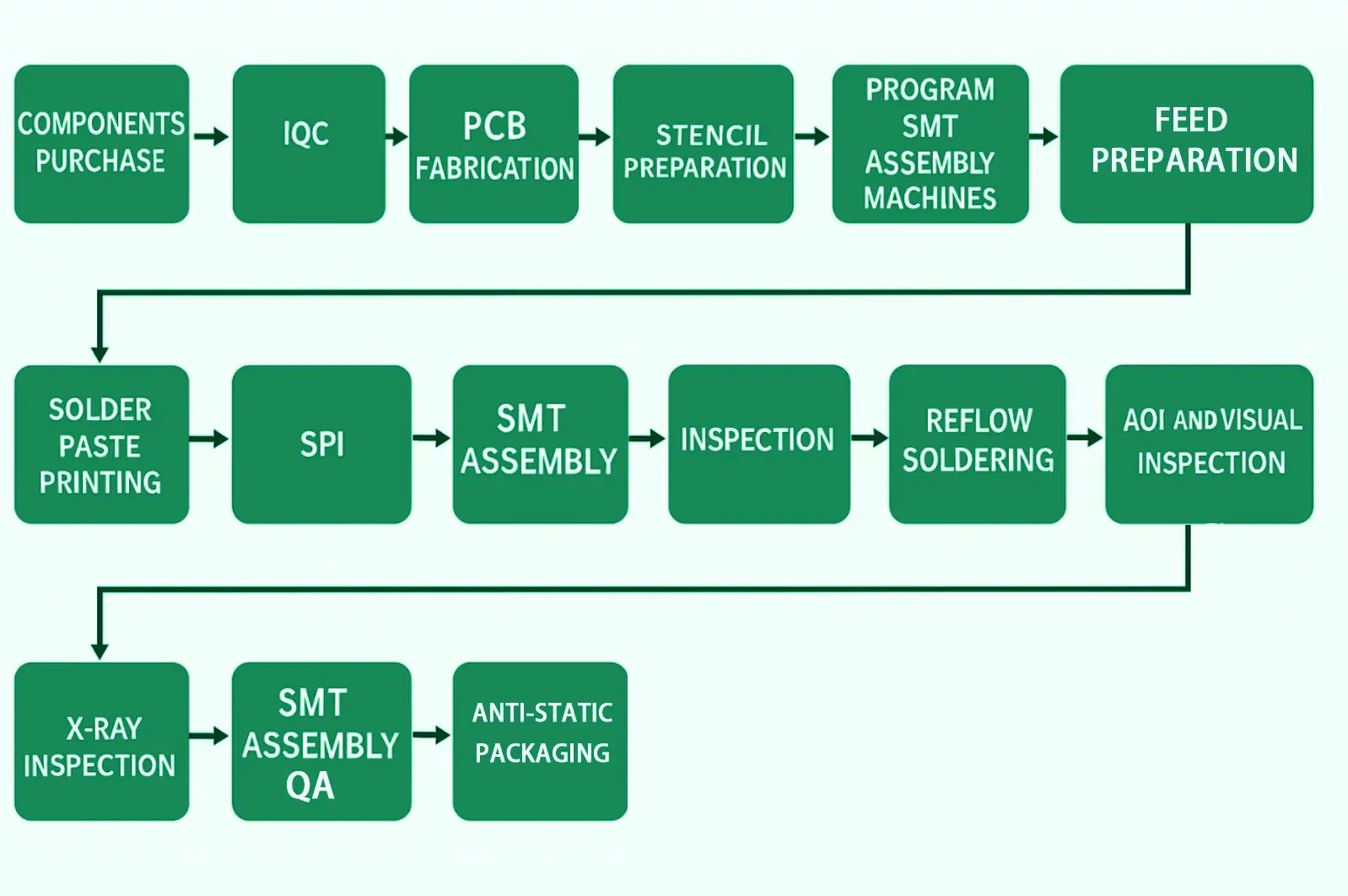

Обычно в нашей компании процесс включает 16 этапов.



SMT Assembly Process


Как работает каждый этап?

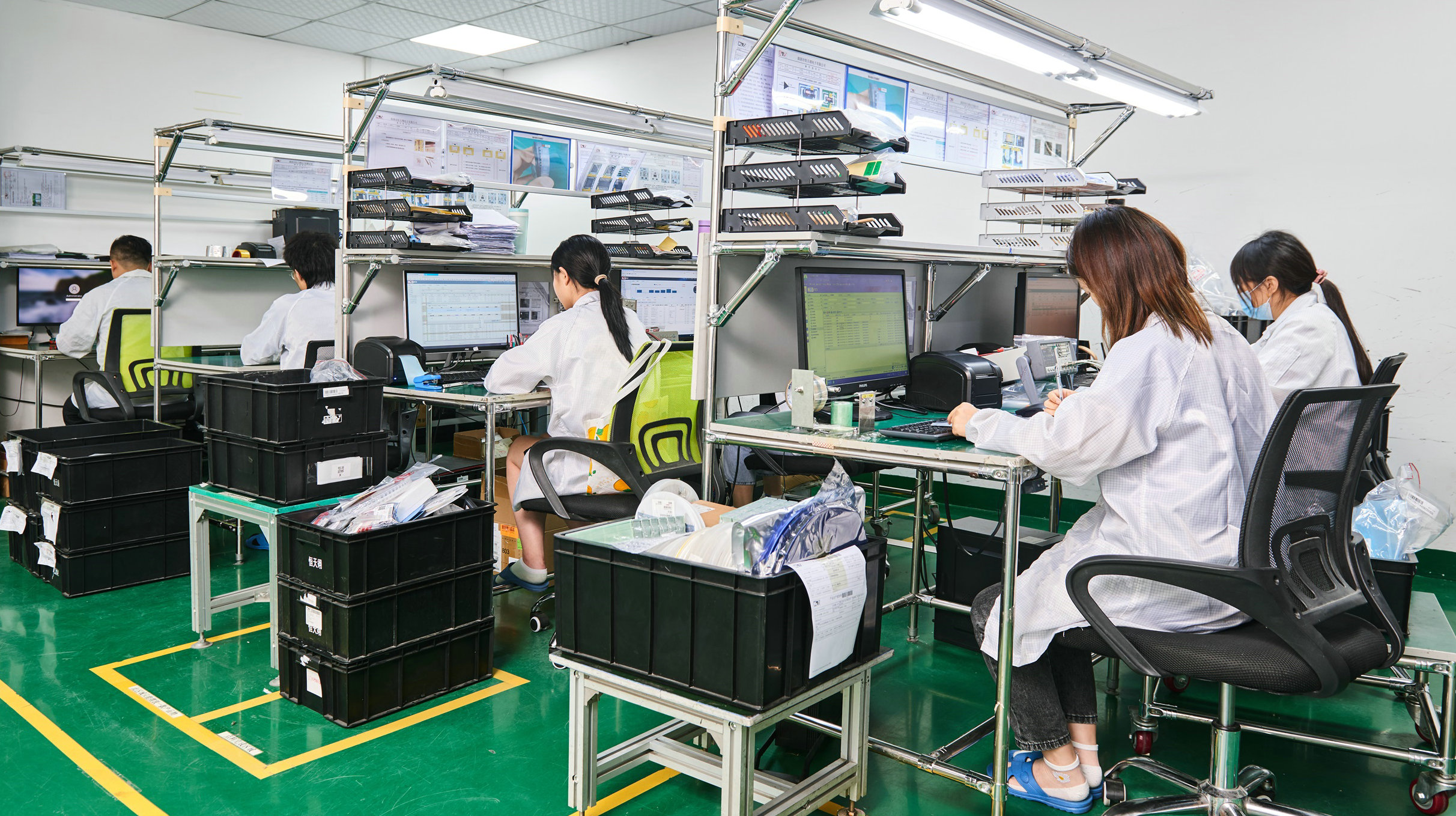

Сначала закупаются необходимые электронные компоненты, после чего входной контроль качества (IQC — Incoming Quality Control) проверяет их состояние, обеспечивая высокое качество и минимизируя ошибки при подаче компонентов в производство.


1


Во-вторых, компоненты загружаются в интеллектуальную систему управления материалами, где каждому элементу присваивается уникальный QR-код, чтобы обеспечить корректное выполнение проекта. Когда начинается производство, QR-код сканируется для получения точной информации о количестве и типах необходимых электронных компонентов. Это помогает процессу SMT-сборки точно размещать нужные компоненты на печатных платах.


2


В-третьих, изготовление печатной платы (PCB). Производство выполняется в соответствии с файлами заказа (Gerber и другими данными). Необходимо убедиться, что для каждого компонента предусмотрены корректные контактные площадки (пады) и что они расположены в правильных местах.



Услуги PCB от PCBfast



В-четвёртых, подготовка трафарета: на основе файлов для сборки PCB изготавливаются трафареты для процесса SMT. Мы используем лазерную резку для формирования отверстий в трафарете, чтобы они точно соответствовали контактным площадкам на печатной плате. Это помогает оборудованию равномерно наносить паяльную пасту на площадки PCB.



3



В-пятых, программирование оборудования для SMT-сборки: настраиваются машины для точного захвата и размещения электронных компонентов на печатной плате.

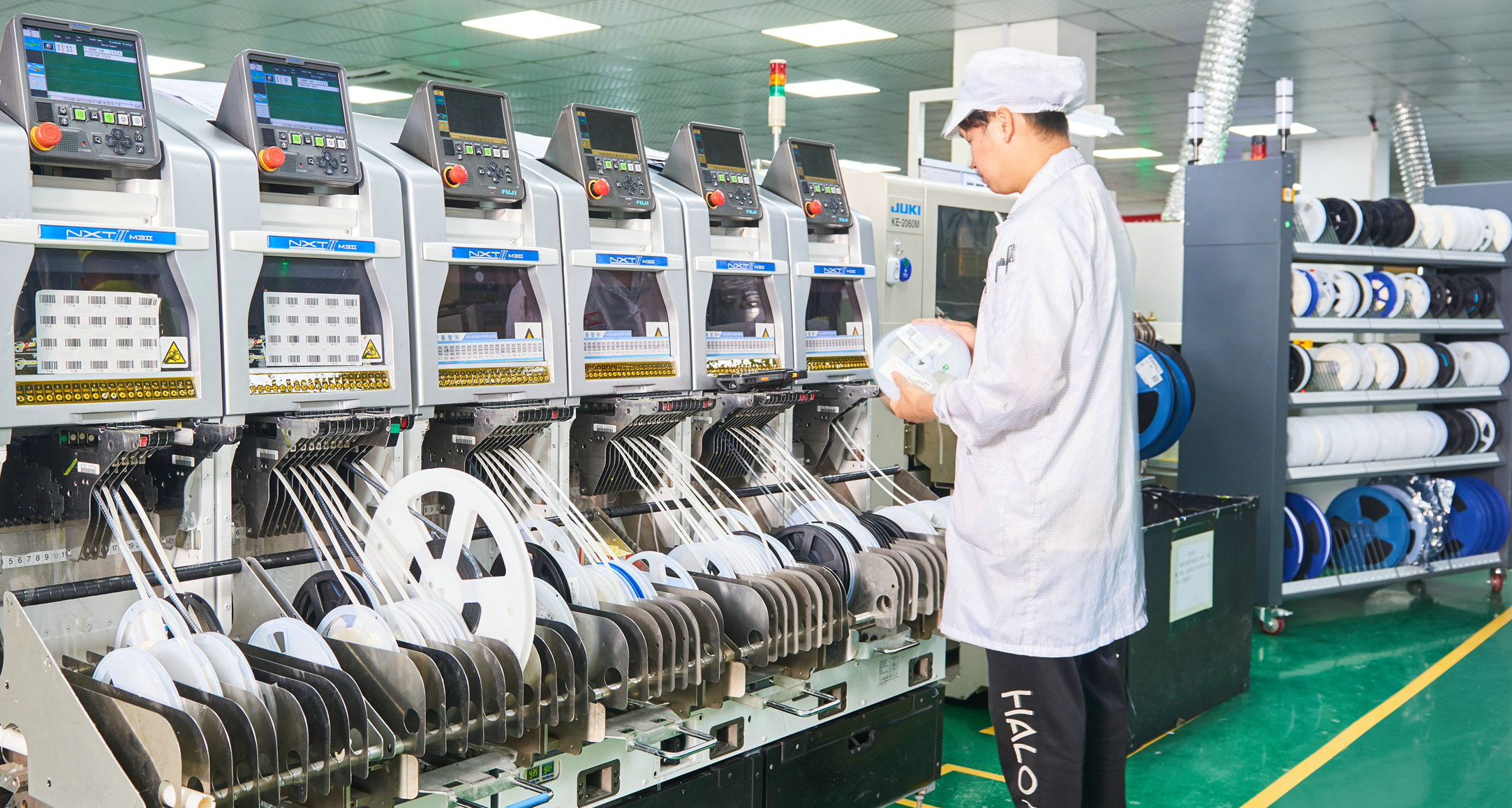

В-шестых, подготовка подачи компонентов (фидеров): электронные компоненты извлекаются из интеллектуальной системы хранения и загружаются в SMT-оборудование. Для этого сканируется QR-код каждого типа компонентов; при сканировании неверного кода система выдаёт ошибку. Таким образом, количество ошибок значительно снижается по сравнению с другими производителями.



4



В-седьмых, нанесение паяльной пасты: паяльная паста представляет собой смесь флюса и припоя (олова). С помощью ракеля печатное оборудование наносит пасту на печатную плату через трафарет. Очень важно правильно выбрать толщину трафарета и отрегулировать давление ракеля, поскольку от этого зависит толщина слоя паяльной пасты на PCB. Это оказывает значительное влияние на последующие процессы, поэтому все параметры должны быть научно обоснованными, точными и стандартизированными.



5



В-восьмых, SPI (инспекция паяльной пасты) — один из важных этапов SMT-сборки. Это оборудование используется для проверки качества нанесённой паяльной пасты на печатной плате. Машина SPI оснащена лазерным устройством для измерения толщины пасты и контролирует такие параметры, как объём нанесения, высота, площадь и плоскостность, чтобы обеспечить более качественную пайку компонентов.


6

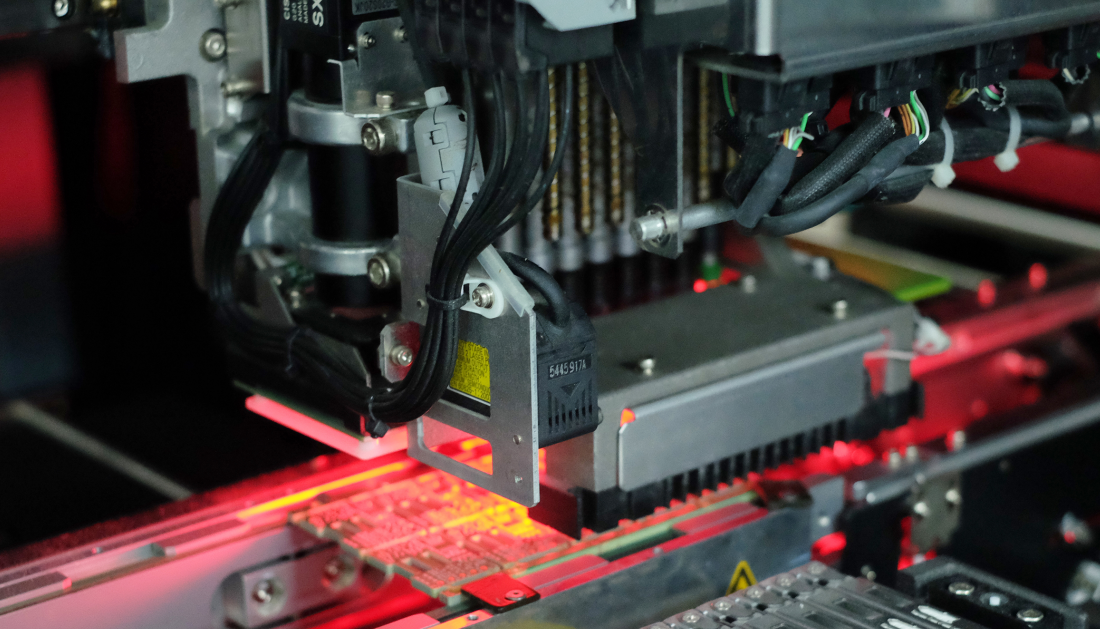

В-девятых, установка электронных компонентов на печатные платы с помощью высокоскоростных SMT-автоматов. Каждый фидер способен подавать и устанавливать компоненты начиная с типоразмера 0201 и выше. На этом этапе оборудование SMT точно выбирает необходимые компоненты и размещает их на PCB в соответствии с заданной программой. Этот процесс обеспечивает полностью автоматизированную сборку, и большинство SMT-машин способны устанавливать более 40 000 компонентов в час.



7


лением (reflow soldering): на этом этапе паяльная паста расплавляется, припой (олово) смачивает выводы и контактные площадки компонентов, после чего затвердевает. После установки компонентов платы поступают в печь оплавления, которая состоит из 10 температурных зон для поэтапного нагрева PCB и паяльной пасты.



Во время пайки горячим газом тепло передаётся с помощью горячего воздуха или азота. В печи оплавления платы нагреваются примерно до 235–255 °C, что выше температуры плавления паяльной пасты. При этом необходимо учитывать термостойкость компонентов. После нагрева паста плавится, а флюс способствует равномерному растеканию припоя по соединениям, после чего он затвердевает.

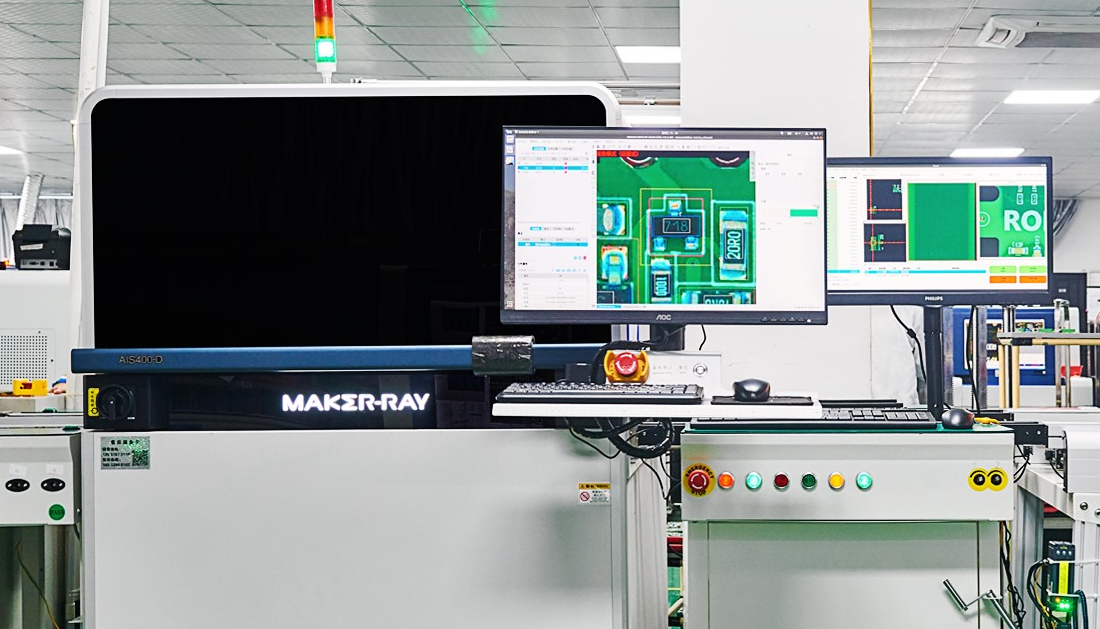

В-двенадцатых, следующий этап — AOI (автоматическая оптическая инспекция): после пайки оплавлением проверяется качество паяных соединений. С развитием 3D-технологий использование трёхмерной инспекции стало более надёжным по сравнению с 2D, так как 2D-контроль допускает больше ошибок. Благодаря возможностям трёхмерного оптического сканирования обеспечиваются более точные измерения и более качественный контроль. После затвердевания припоя компоненты надёжно закрепляются на плате, и процесс SMT-сборки считается завершённым.


7

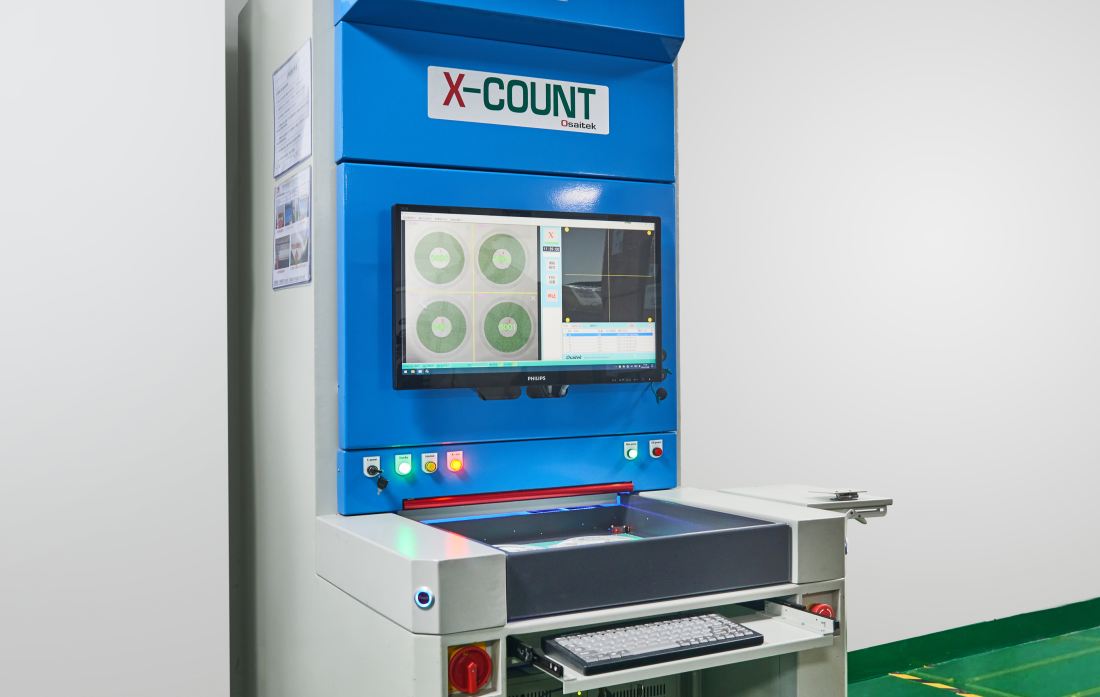

В-тринадцатых, рентгеновская инспекция (X-ray): после SMT-сборки, если на плате используются компоненты типа BGA и другие корпуса с плоскими контактами, на нижней стороне таких компонентов располагается матрица паяльных шариков или контактных площадок.



С каждым годом размеры микросхем уменьшаются, а количество выводов увеличивается. Особенно это касается BGA-компонентов, у которых выводы расположены не по периметру, как в традиционных корпусах, а на нижней стороне корпуса.



Очевидно, что оценить качество пайки таких соединений с помощью визуального контроля невозможно. AOI также не может полноценно проверить качество пайки скрытых соединений, таких как у BGA, поэтому требуется другой метод контроля. Рентгеновское оборудование позволяет выполнять такую проверку, используя различия в проникающей способности рентгеновских лучей и плотности материалов, а также различия в их поглощении.



Таким образом, если в объекте есть дефекты, различия по толщине или изменения формы, уровень поглощения рентгеновских лучей будет отличаться, что отражается на изображении. В результате формируется контрастное чёрно-белое изображение, позволяющее выявлять дефекты.


8


В-четырнадцатых, очистка и сушка: в процессе производства на поверхности печатной платы могут оставаться загрязнения, такие как остатки флюса, масла и пыль. Поэтому перед следующим этапом PCB необходимо тщательно очистить и высушить. Например, паяльная паста оставляет остатки флюса, а при ручном контакте на плату могут попадать масла и загрязнения с рук или одежды.



В-пятнадцатых, контроль качества SMT (SMT QA): это заключительный этап процесса SMT-сборки. QA (Quality Assurance) предполагает повторную проверку печатных плат и проведение тестирования для подтверждения качества выполненной сборки.



В-шестнадцатых, антистатическая упаковка: некоторые электронные компоненты чувствительны к статическому электричеству, поэтому для их защиты необходима антистатическая упаковка.



Независимо от того, насколько совершенна производственная линия, в процессе всегда могут возникать определённые проблемы. Часть из них вызвана внешними факторами, а часть — производственными ошибками. SMT-сборка относится к тем процессам, где такие ошибки возможны, однако большинство из них можно предотвратить.






О PCBfast



Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.



Типичные проблемы при SMT-сборке

1. Перемычки припоя (Solder Bridging)



Это явление возникает, когда припой образует соединение между двумя различными контактами, что приводит к короткому замыканию. Основная причина — избыточное количество паяльной пасты при печати, из-за чего происходит неправильное соединение на площадках PCB. В качестве решения можно попробовать уменьшить толщину трафарета.



2. Образование шариков припоя (Solder Balling)



Из-за повышенной влажности в процессе SMT-сборки во время пайки оплавлением могут образовываться шарики припоя. Эти шарики могут вызывать электрические сбои, а крупные — приводить к функциональным проблемам платы. Поэтому важно контролировать уровень влажности и регулярно очищать нижнюю сторону трафарета, так как загрязнения также способствуют образованию таких дефектов.



3. Эффект «надгробия» (Tombstoning / Manhattan Effect)



Этот дефект возникает, когда один вывод компонента поднимается выше другого, и компонент становится похожим на надгробный камень. Одной из причин является неравномерный нагрев паяльной пасты, приводящий к деформации. Другая причина — неправильное размещение компонентов на плате.



4. Ложная пайка (False Soldering / Cold Joint)



Внешне соединение выглядит пропаянным, но на самом деле электрического контакта нет. При тестировании такая плата может работать нестабильно: иногда проходит проверку, а иногда нет, проявляя плохой контакт.


SMT-сборка печатных плат от PCBfast



PCBfast — это глобальный производитель SMT-сборки печатных плат с высоким уровнем вариативности (high-mix), большими объёмами (high-volume) и высокой скоростью производства, обладающий более чем 15-летним опытом в отрасли. Оснащённая 8 современными SMT-линиями, компания предоставляет эффективные, стабильные и полностью отслеживаемые услуги SMT-сборки для клиентов по всему миру.



Имея производственные мощности в Шэньчжэне и Хуэйчжоу, мы гибко обрабатываем как малосерийные заказы с быстрым запуском, так и крупносерийное производство. От SMT-монтажа и закупки компонентов до изготовления трафаретов и контроля качества — мы предлагаем полный цикл услуг для ускорения поставок и обеспечения высокого качества.
