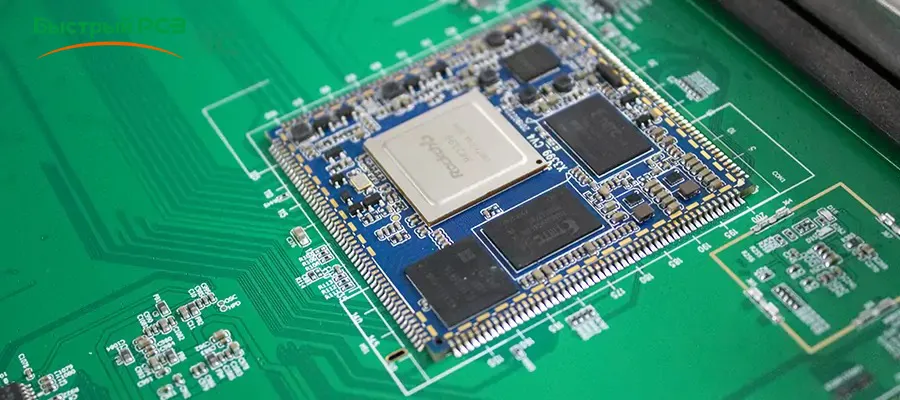

Электронные устройства постоянно развиваются в сторону более компактных и высокоскоростных решений. Чтобы соответствовать этой тенденции, технологии корпусирования компонентов также непрерывно совершенствуются. Среди них корпусирование BGA (Ball Grid Array) является одной из ключевых технологий, способствующих миниатюризации и высокой плотности в современных решениях. В настоящее время технология BGA для печатных плат стала основной формой корпусирования для микросхем с большим количеством выводов, таких как процессоры, память, FPGA, коммуникационные чипы и другие компоненты, и широко применяется в различных областях. В этой статье мы рассмотрим, что такое BGA, его значение, распространённые типы корпусов BGA и преимущества данной технологии.

Что такое BGA?

BGA — это тип корпуса интегральных схем (IC), предназначенный для поверхностного монтажа. Он обеспечивает электрическое и механическое соединение с печатной платой за счёт массива шариков припоя, расположенных на нижней стороне корпуса, в отличие от традиционных корпусов, где используются выводы по краям. Такое расположение шариков позволяет значительно увеличить плотность контактов, что делает устройства более компактными и лёгкими, а также особенно подходящими для высокопроизводительных приложений.

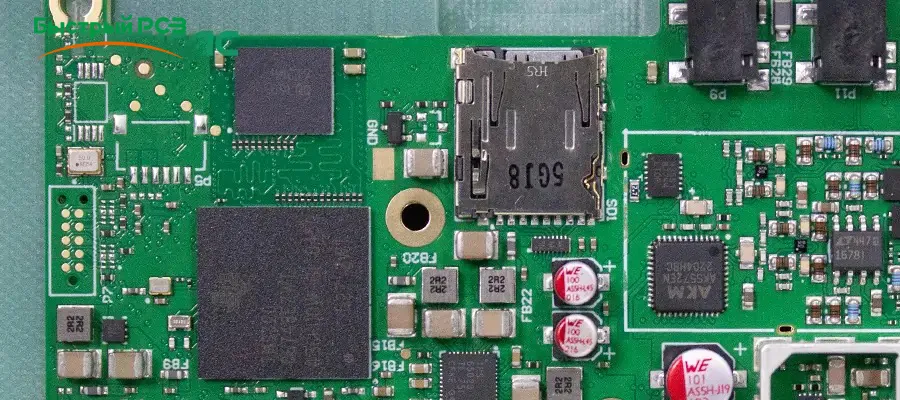

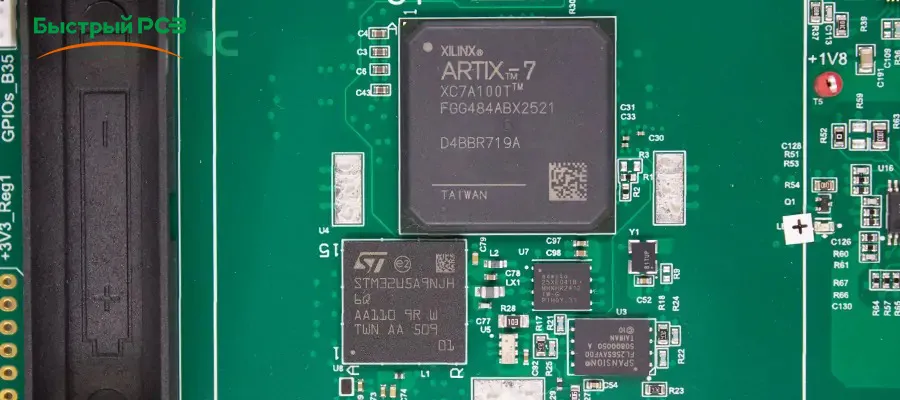

Что такое BGA-чип? BGA-чип — это интегральная схема, выполненная в корпусе типа BGA. Такие микросхемы обычно используются в областях с высокими требованиями к скорости, частоте и теплоотводу, например, в CPU, GPU, FPGA и других высокопроизводительных устройствах.

Ключевые особенности BGA включают:

•  Соединение через массив шариков припоя на нижней стороне, что значительно увеличивает плотность I/O

•  Высокая способность шариков припоя к самовыравниванию

•  Более короткие электрические пути, меньшая задержка сигнала и более высокая целостность сигнала

•  Меньший размер корпуса

В разных областях применения предъявляются различные требования к размерам устройств, поэтому корпуса BGA выпускаются в различных размерах. К распространённым размерам корпусов относятся:

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Типы корпусов BGA

Требования к применению постоянно усложняются, и для их удовлетворения технология корпусирования BGA для печатных плат также развила несколько типов. К распространённым относятся:

1. Пластиковый BGA (PBGA)

PBGA использует в качестве основы смолу BT и стекловолокно, отличается низкой стоимостью и широким применением. Благодаря ценовому преимуществу и стабильным характеристикам широко используется в потребительской электронике.

2. Керамический BGA (CBGA)

CBGA основан на многослойных керамических подложках и обладает отличной термической стабильностью и механической прочностью, что делает его подходящим для высоконадёжных применений, таких как автомобильная электроника.

3. Плёночный BGA (TBGA)

TBGA использует гибкие плёнки в качестве основы и поддерживает методы соединения wire bonding или flip-chip. Его конструкция обычно включает полости и обеспечивает отличные характеристики теплоотвода.

4. Миниатюрный BGA (uBGA)

uBGA имеет крайне малые размеры и позволяет значительно сократить площадь печатной платы. Часто применяется в высокоскоростных модулях памяти.

5. BGA с мелким шагом (FBGA / CSP)

FBGA (также известный как корпусирование уровня кристалла, CSP) имеет очень малый шаг шариков припоя, обычно ≤0,8 мм. Размер корпуса практически совпадает с размером самого чипа и широко применяется в компактных устройствах, таких как мобильные телефоны и камеры.

Преимущества BGA

Более эффективное использование пространства PCB:

Современные возможности производства PCB с применением BGA позволяют в полной мере использовать компактные преимущества этого типа корпуса. Соединение через контактные площадки BGA, расположенные снизу, способствует достижению более высокой плотности разводки на плате.

Отличные тепловые и электрические характеристики:

В конструкции BGA тепло эффективно отводится через массив шариков припоя, что значительно упрощает теплоотведение. Оптимизация дизайна площадок, толщины покрытия и размеров корпуса BGA позволяет обеспечить стабильные электрические и тепловые характеристики даже при высокоскоростной работе.

Более высокое качество пайки и выход годных изделий:

Большинство корпусов BGA имеют относительно крупные шарики припоя. Это упрощает процесс пайки, повышает скорость производства и увеличивает выход годных изделий PCB. Способность шариков к самовыравниванию также повышает успешность пайки.

Повышенная механическая надёжность:

Корпуса BGA используют прочные шарики припоя, что устраняет проблемы традиционных выводов, склонных к изгибу или поломке.

Преимущество по стоимости:

Высокий выход годных изделий, улучшенные характеристики теплоотведения и уменьшенная площадь платы в совокупности способствуют снижению общей стоимости производства.

Области применения BGA

BGA обладает высокой плотностью и отличными характеристиками, поэтому широко используется. Основные области применения включают:

•  Микропроцессоры, графические процессоры

•  Модули памяти DDR / DDR4 / DDR5

•  FPGA, DSP

•  Смартфоны, планшеты, носимые устройства

•  Промышленное оборудование управления

•  Автомобильные ECU (электронные блоки управления)

•  Высокоскоростное коммуникационное оборудование

•  Медицинская и аэрокосмическая электроника

Будь то задачи высокоскоростной передачи сигналов, эффективного теплоотведения или миниатюризации устройств, PCB с использованием BGA является отличным выбором.

Возможности PCBfast в работе с BGA

PCBfast поддерживает различные размеры корпусов BGA — от стандартных 1,0 мм и 0,8 мм до мелкого шага 0,5 мм и 0,4 мм. Для высокопроизводительных процессоров и ультракомпактных устройств мы также предлагаем:

•  HDI-структуры с поддержкой microvia-in-pad

•  Лазерное сверление глухих отверстий

•  Процесс Via-in-Pad с заполнением отверстий и меднением

•  Разводку с контролем импеданса, подходящую для высокоскоростных сигналов

Сверхплоская поверхность площадок BGA

Качество пайки BGA во многом зависит от плоскостности контактных площадок, поэтому PCBfast при проектировании BGA отдаёт приоритет использованию покрытия ENIG, что обеспечивает:

•  Высокую гладкость поверхности площадок

•  Надёжную паяемость в долгосрочной перспективе

•  Равномерную высоту площадок в зоне BGA

•  Более стабильное формирование и смачивание шариков припоя

Это позволяет эффективно избежать таких распространённых дефектов, как перемычки припоя, недостаточная пайка и плохое смачивание.

Высокоточная установка BGA-компонентов

SMT-линия PCBfast оснащена высокоточным оборудованием для поверхностного монтажа, а точность и стабильность сборки обеспечиваются следующими процессами:

•  SPI-контроль после нанесения паяльной пасты

•  Точная установка BGA-компонентов с выравниванием

•  Оптимизированные профили оплавления для различных типов BGA

•  Высокоточная печь оплавления с системой замкнутого контура управления

Полный контроль качества BGA и проверка надёжности

Для обеспечения долгосрочной надёжности работы PCBfast применяет строгий процесс контроля для всех BGA-компонентов в составе печатных плат:

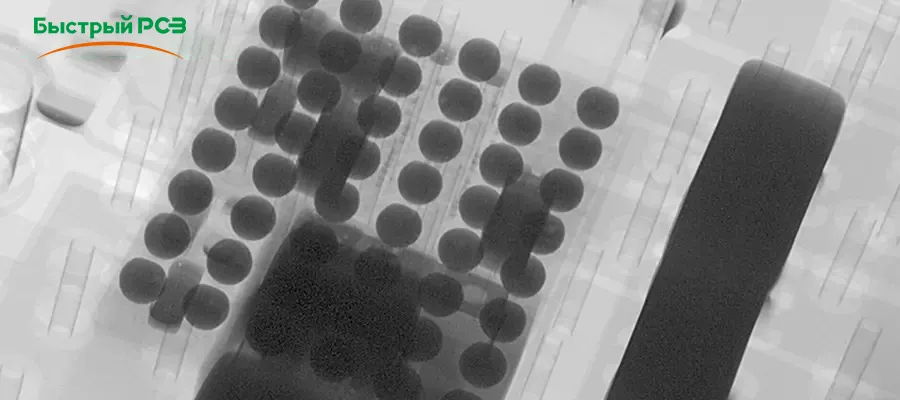

•  Рентгеновский контроль (X-Ray) внутреннего качества шариков припоя BGA

•  Анализ уровня пустот (void rate), высоты зазора шариков припоя (standoff height) и точности выравнивания

•  Функциональное тестирование для схем на базе процессоров
