Металлоосновные печатные платы (MCPCB) от PCBfast

По мере того как электронные устройства становятся всё более мощными, компактными и высокопроизводительными, проблема отвода тепла становится важной задачей, которую необходимо учитывать при проектировании печатных плат. Традиционные материалы PCB (такие как FR-4 и полиимид) обладают низкой теплопроводностью и не способны эффективно рассеивать тепло в высокомощных схемах, что может привести к перегреву компонентов или даже их повреждению.

Чтобы решить эту проблему, компания PCBfast сосредоточилась на разработке и производстве печатных плат с металлическим основанием (MCPCB), также известных как metal core PCB, metal clad PCB или thermal PCB. В конструкции таких плат используется металлический сердечник, который позволяет быстрее отводить тепло, обеспечивая более стабильную и надёжную работу схемы. Они широко применяются в различных высокомощных и высокопроизводительных электронных устройствах.

Что такое MCPCB?

MCPCB, также известные как печатные платы на изолированной металлической подложке (IMS PCB) или thermal clad PCB, представляют собой тип печатных плат с металлическим основанием, специально разработанный для решения проблемы нагрева электронных устройств.

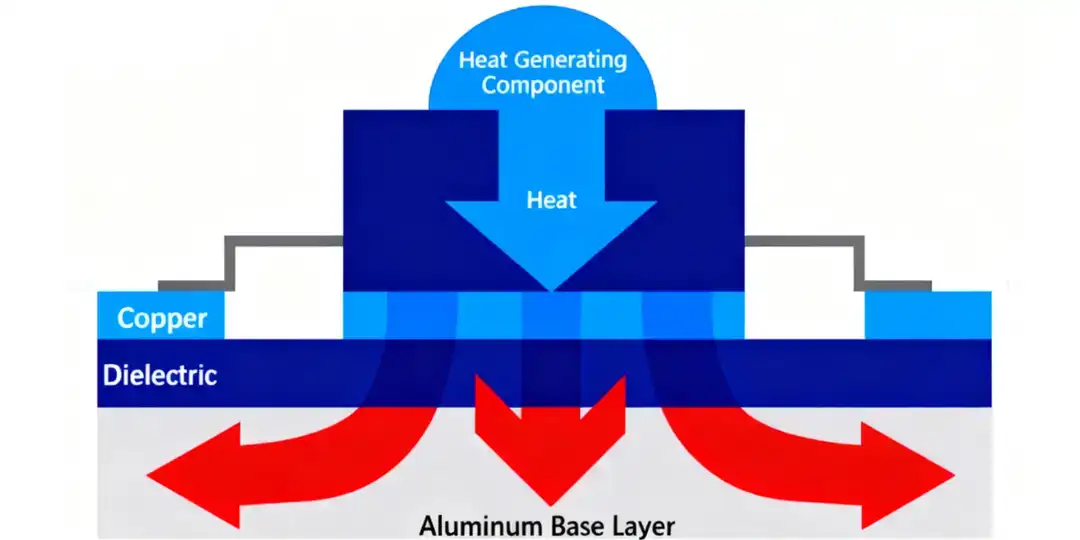

В отличие от традиционных плат FR-4, в которых в качестве базового материала используются смолы или стекловолокно, металлоосновные платы включают в свою структуру металлический слой, обычно выполненный из алюминия, меди или стальных сплавов. Этот металлический слой эффективно отводит тепло от компонентов и передаёт его к радиатору или самому металлическому основанию, благодаря чему схема работает более стабильно и менее подвержена перегреву.

Среди всех материалов наиболее распространённым является алюминий благодаря хорошей теплопроводности, высокой механической прочности и низкой стоимости. В настоящее время он является основным выбором при производстве MCPCB.

MCPCB состоят из проводящего слоя, теплоизоляционного слоя и металлической подложки.

Стандартная печатная плата с металлическим основанием включает в себя:

• Слой паяльной маски

• Слой схемы

• Медный слой (1–6 oz меди, наиболее распространено 1–2 oz)

• Диэлектрический изоляционный слой

• Металлический базовый слой (алюминий, медь или сталь) — выполняет функцию радиатора

• Дополнительное защитное покрытие или финишная обработка (опционально)

Преимущества MCPCB

По сравнению с традиционными печатными платами, металлоосновные платы обладают следующими очевидными преимуществами:

1. Превосходное теплоотведение

Благодаря использованию металлов, теплопроводность MCPCB (особенно с алюминиевой или медной подложкой) значительно выше. Такие платы эффективно отводят тепло, выделяемое высокомощными светодиодами, силовыми модулями, автомобильной электроникой и другими устройствами, что существенно повышает эффективность охлаждения и обеспечивает стабильную работу схемы.

2. Снижение необходимости во внешних радиаторах

MCPCB обладают высокой собственной теплопроводностью, поэтому во многих случаях не требуется установка дополнительных радиаторов или вентиляторов. Это позволяет уменьшить габариты устройства, снизить вес и упростить конструкцию.

3. Высокая механическая прочность

Металлическое основание (особенно алюминиевое) придаёт плате повышенную жёсткость, позволяя выдерживать нагрузки, вызванные изгибом, вибрациями и термическим расширением и сжатием, что делает её более надёжной как в производстве, так и в эксплуатации.

4. Лёгкость и экологичность

По сравнению с керамическими или стеклотекстолитовыми платами, MCPCB не только легче и прочнее, но также подлежат переработке и повторному использованию. Особенно алюминий — нетоксичный, экологически безопасный и пригодный для вторичной переработки материал, что делает такие платы подходящими для устойчивого производства.

5. Стабильность размеров

В диапазоне температур от 30°C до 150°C металлоосновные печатные платы сохраняют стабильные размеры и характеристики, обеспечивая долгосрочную надёжную работу оборудования.

О PCBfast

Время — это деньги, и PCBfast это понимает. Мы обеспечиваем быструю и надёжную сборку печатных плат (PCBA) со стабильным качеством. От инженерной поддержки до финального производства — наши комплексные услуги PCBA помогают упростить вашу цепочку поставок и ускорить реализацию проекта. Как надёжный производитель сборки печатных плат, мы гарантируем быстрые сроки выполнения и результаты, на которые вы можете положиться.

Типы MCPCB

В зависимости от конфигурации проводящих и металлических слоёв, MCPCB можно разделить на пять основных типов:

1. Однослойные MCPCB

2. COB MCPCB (Chip-on-Board)

3. Двухслойные MCPCB

4. Двусторонние MCPCB

5. Многослойные MCPCB

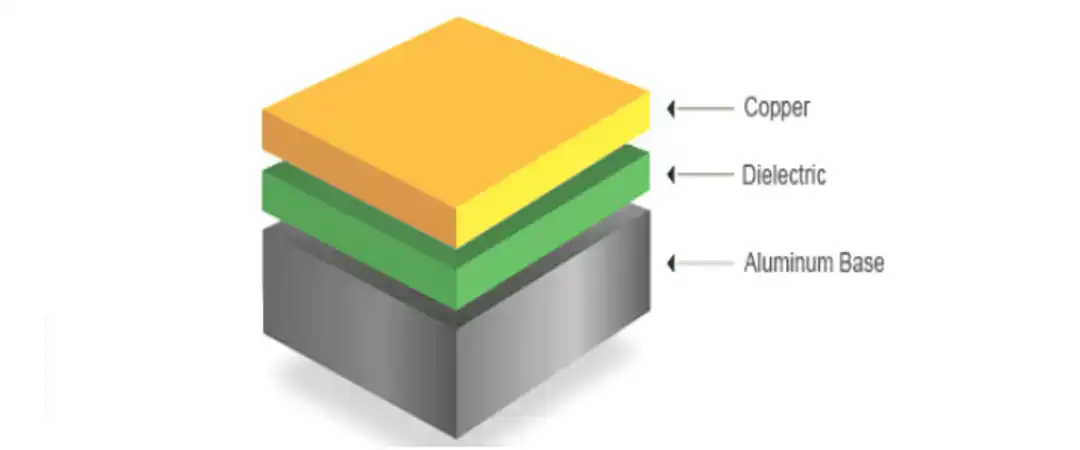

Однослойные MCPCB

Однослойные MCPCB

Однослойная печатная плата с металлическим основанием состоит из трёх частей: медного проводящего слоя, диэлектрического изоляционного слоя и металлической основы (обычно используется алюминий). Такая структура проста и практична, отличается низкой стоимостью и надёжной производительностью, что делает её идеальной для массового производства.

Области применения:

• Светодиодное освещение и лампы высокой яркости

• Автомобильные и промышленные реле

• Аудиооборудование и усилители

• Датчики и упаковочное оборудование

Однослойные MCPCB, производимые PCBfast, широко применяются в области светодиодного освещения. Благодаря отличным характеристикам теплоотведения они эффективно снижают температуру, обеспечивая яркость и длительный срок службы осветительных приборов.

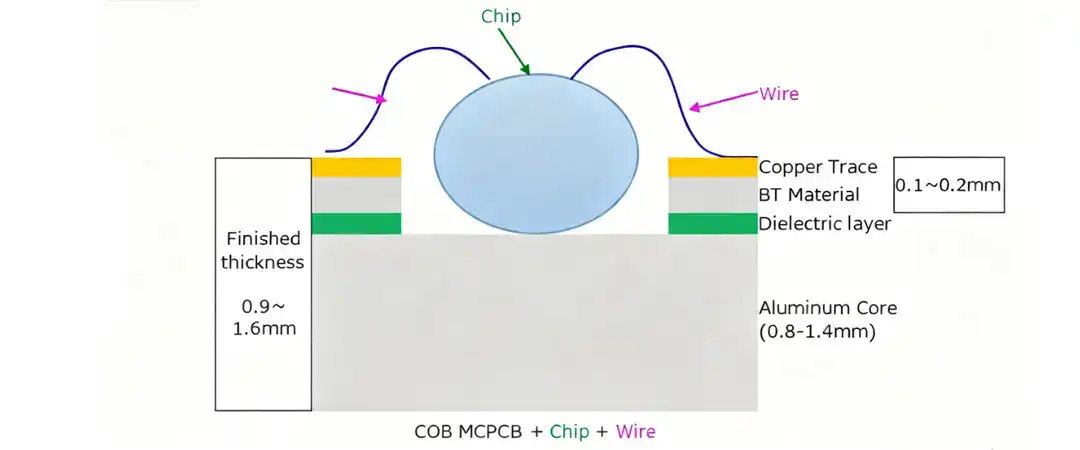

COB MCPCB

COB MCPCB (Chip-on-Board металлоосновная печатная плата) — это особый тип печатной платы с металлическим основанием. Её ключевая особенность заключается в том, что кристаллы (bare dies) напрямую монтируются на металлическую основу платы, без использования традиционного диэлектрического изоляционного слоя.

Такая конструкция обеспечивает непосредственный контакт чипа с металлоосновной платой, что позволяет значительно ускорить и повысить эффективность отвода тепла. Теплопроводность может превышать 200 Вт/м·К, что практически соответствует теплопроводности самого металлического основания.

Базовая структура COB MCPCB включает:

• Прямое крепление кристалла на металлоосновную плату

• Проволочную коммутацию (wire bonding) для передачи сигналов

• Инкапсуляцию эпоксидной смолой для защиты чипа

Чип надёжно фиксируется на плате MCPCB с помощью проволочной коммутации и эпоксидной инкапсуляции. Такая конструкция улучшает равномерность освещения и одновременно увеличивает срок службы мощных светодиодов.

Большинство COB MCPCB используют алюминий в качестве базового материала благодаря его хорошей теплопроводности, высокой прочности и низкой стоимости, что делает его основным выбором для большинства производителей металлоосновных плат. В некоторых высококлассных изделиях также применяются алюминиевые платы с зеркальной обработкой поверхности и серебряным/золотым покрытием для повышения отражательной способности и эффективности теплоотведения.

Области применения:

• Светодиодные уличные фонари и прожекторы

• Светодиодная подсветка и дисплейные модули

• Источники питания и преобразователи

• Автомобильные фары и сигнальные системы

• Освещение для сельского хозяйства и теплиц

• Промышленные и архитектурные системы освещения

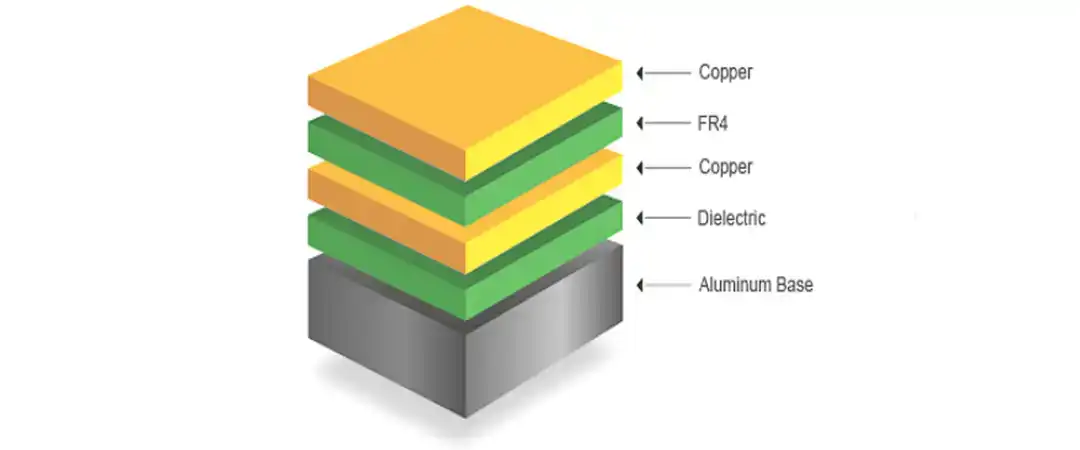

Двухслойные MCPCB

Двухслойные MCPCB

Двухслойная металлоосновная печатная плата (MCPCB) — это тип печатной платы с более сложной структурой по сравнению с однослойной. Она имеет два медных проводящих слоя, оба из которых ламинируются на металлическое основание с одной стороны. В качестве основы обычно используются алюминий или медь. Металлическое ядро расположено в нижней части платы и обеспечивает как механическую прочность, так и эффективный отвод тепла.

В отличие от двусторонних металлоосновных плат, где медные слои располагаются по обе стороны металлического основания, в двухслойной MCPCB все электронные компоненты устанавливаются на одной стороне, что делает конструкцию более компактной.

По сравнению с однослойными MCPCB, производство двухслойных плат более сложное. В процессе изготовления требуется дополнительный этап ламинирования, чтобы надёжно соединить теплопроводящий слой с металлической подложкой. Этот этап предъявляет высокие требования к точности процесса и должен обеспечивать как надёжную изоляцию, так и стабильную электрическую проводимость.

Области применения двухслойных MCPCB:

• Силовые инверторы и выпрямители

• Аудиопредусилители и усилители

• Блоки управления питанием и регуляторы

• Оборудование промышленной автоматизации

• Драйверы двигателей и коммуникационные модули

Как профессиональный производитель MCPCB, PCBfast использует передовые технологии ламинирования, чтобы обеспечить плотное соединение теплопроводящего слоя с металлической подложкой в каждой двухслойной плате, предотвращая риск расслоения.

Двусторонние MCPCB

Подобно двухслойным металлоосновным печатным платам, двусторонние MCPCB также имеют два слоя медных проводников. Однако их металлическое основание расположено между этими слоями. Иными словами, проводящие дорожки находятся как на верхней, так и на нижней стороне металлического слоя и соединяются между собой через металлизированные отверстия (vias).

В отличие от односторонних металлоосновных плат, при производстве двусторонних MCPCB требуется дополнительный этап ламинирования, который обеспечивает прочное соединение сформированных теплопроводящих слоёв с металлической подложкой.

По сравнению с обычными печатными платами FR-4, двусторонние MCPCB предъявляют более высокие требования к точности и производственному опыту. При ламинировании двух слоёв медной фольги на металлическое основание необходимо точно контролировать температуру, давление и изоляционные характеристики. Только в этом случае можно обеспечить надёжную электрическую изоляцию и стабильные тепловые характеристики.

Области применения:

• Системы промышленного управления

• Преобразователи и регуляторы питания

• Системы HVAC (отопление, вентиляция и кондиционирование)

• Автомобильные приборные панели

• ИБП (UPS) и системы связи

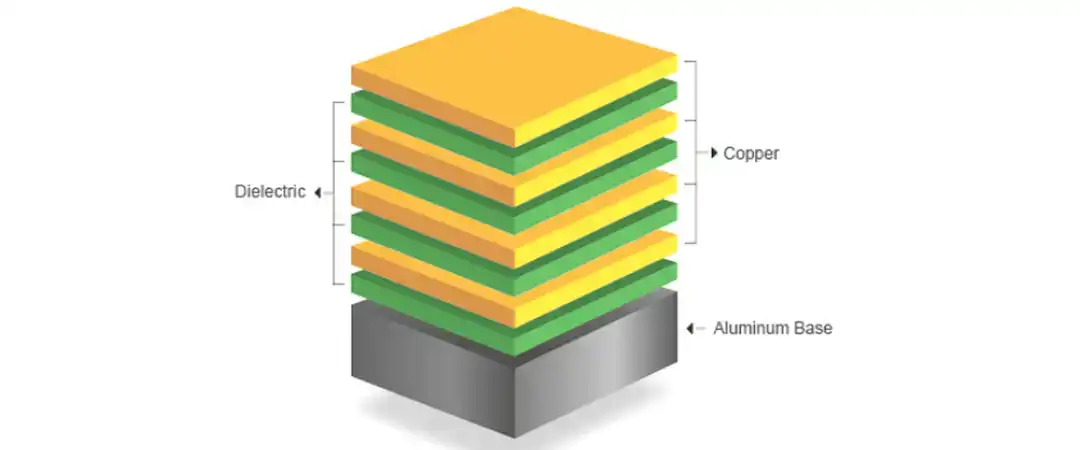

Многослойные MCPCB

Многослойные MCPCB

Многослойная металлоосновная печатная плата — это тип высокопроизводительной печатной платы с металлическим основанием. Она состоит из нескольких медных проводящих слоёв и теплопроводящих диэлектрических материалов, которые послойно размещаются на прочной металлической основе.

Такая структура позволяет реализовать внутреннюю маршрутизацию сигналов, заземляющие слои (ground planes), а также конструкции со слепыми и скрытыми переходными отверстиями (blind и buried vias), при этом сохраняя высокую теплопроводность. Кроме того, она обеспечивает большую гибкость проектирования и более эффективное управление тепловыми характеристиками.

По сравнению с традиционными печатными платами FR-4, производство многослойных MCPCB предъявляет более высокие требования. В процессе ламинирования необходимо точно контролировать температуру, давление и изоляционные свойства, чтобы обеспечить надёжное соединение каждого медного слоя с металлическим основанием.

Области применения:

• Серверы и дата-центры

• Аэрокосмические и спутниковые системы

• Медицинская электроника (ЭКГ, кардиомониторы)

• Высокочастотные системы связи

• Научное оборудование
